Муфтовые соединения надежны и просты, они позволяют выполнять все подготовительные и монтажные операции с помощью обыкновенных инструментов и материалов, без участия специалиста высокой квалификации.

Для изменения направления потока воды и для различных отводок труб используют фасонную трубопроводную арматуру (фитинги) в виде угольников, крестовин, тройников, переходников. Если обе соединяемые трубы не подвергаются вращению, применяют соединение муфтой на сгоне с одной или двумя контргайками (рис. 41).

Для герметизации резьбовых соединений подходит льняная прядь (пакля), пропитанная свинцовым суриком или белилами, смешанными с натуральной олифой. В настоящее время чаще всего используют фторопластовый уплотнительный материал (ФУМ) в виде тонкой ленты, который пригоден для всех видов резьбовых соединений и заметно повышает качество и производительность труда.

Фланцевые соединения предназначены для труб значительного диаметра от 40 до 60 мм. Чаще всего их используют для присоединения труб к котлам, водонагревателям, бойлерам и т. д. Трубы из разнородных материалов соединяют с помощью хомутов. Легкоразъемные соединения труб диаметром от 15 до 30 мм выполняют с помощью накидных гаек.

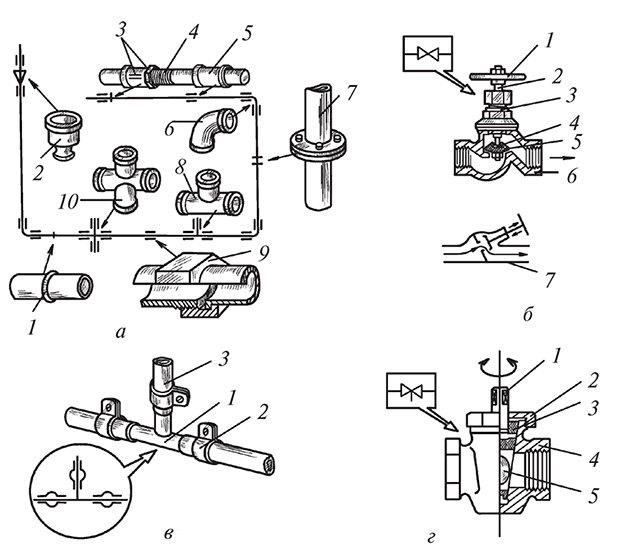

Рис. 41. Трубопроводная и запорная арматура: а – соединения труб: 1 – сварное встык; 2 – муфта переходная; 3 – муфта с контргайкой; 4 – сгон; 5 – муфта резьбовая; 6 – угольник; 7 – фланцевое соединение; 8 – тройник; 9 – накидная гайка; 10 – крестовина; б – вентиль из серого чугуна: 1 – маховик; 2 – шпиндель; 3 – сальник; 4 – клапан; 5 – уплотнение резиновое; 6 – корпус; 7 – схема работы вентиля типа «Косва»; в – соединение неметаллических труб: 1 – тройник; 2 – хомут; 3 – шланг; г – пробочный сальниковый кран из латуни: 1 – хвостовик пробки; 2 – гайка сальника; 3 – сальник; 4 – корпус; 5 – отверстие в пробке

Запорная арматура – вентили, задвижки, пробочные краны – применяется для перекрытия потока воды, а также переключения или ремонта отдельных участков трубопровода или всей системы. В системе водоснабжения используют в основном запорную арматуру из ковкового или серого чугуна, реже из стали и латуни.

Вентиль состоит из корпуса, в котором имеется седло, перекрытое клапаном с резиновой прокладкой. Клапан открывается с помощью шпинделя, соединенного с маховичком. Вентили предназначены для пропуска потока воды только в одном направлении, которое указано стрелкой на его корпусе. Недостатком вентилей является значительное гидравлическое сопротивление. В некоторой степени этого недостатка лишены вентили с наклонным расположением клапана типа «Косва».

Пробочный кран состоит из корпуса, в гнезде которого установлена плотно притертая пробка с отверстием. Поворачивая пробку за хвостовик на 90°, можно закрыть или открыть подачу воды. При значительном давлении и расходе в сети быстрое закрытие пробочного крана может спровоцировать гидравлический удар, который разрушит соединения трубопровода. При эксплуатации пробочных кранов эту особенность необходимо учитывать.

Водоразборная арматура – краны различных конструкций, поплавковые клапаны, разбрызгиватели – является наиболее используемой. Поэтому для обеспечения долговечной эксплуатации и коррозийной стойкости эти агрегаты изготавливают из сплавов цветных металлов (латуни или бронзы) и покрывают хромоникелевым защитным слоем.

Ремонт трубопроводов и арматуры

Дворовый водопровод в процессе многолетней эксплуатации может разрушаться от коррозии, иногда происходит утечка воды. То есть становится необходим ремонт трубопровода. Для этого определяют место течи, перекрывают подачу воды и раскапывают трубы. Поврежденный участок очищают от гидроизоляции, определяют характер повреждения. Если это точечная коррозия, поврежденное место ремонтируют холодным способом или с помощью сварки и снова тщательно гидроизолируют. Если повреждение имеет большую площадь, то участок трубы вырезают и заменяют новым с помощью сварки. После чего также накладывают гидроизоляцию. Если стальная труба лопнула по шву, ее разогревают, поврежденное место рихтуют, заваривают и тщательно обертывают усиленной гидроизоляцией.

Если нет возможности применять обычную, горячую сварку, можно ремонтировать небольшие повреждения, используя холодную сварку или эпоксидный клей. Этот способ возможен только в теплое время года, при температуре не ниже 18 ⁰С.

Поврежденный участок трубы зачищают до металла, обезжиривают и накладывают намазанную эпоксидным клеем заплату из однородного металла. С обоих концов пластинку-заплату приматывают к трубе медной проволокой. Затем весь ремонтируемый участок плотно закрывают изолентой на матерчатой основе в несколько слоев, промазывая при этом каждый слой эпоксидным клеем. После любого ремонта трубопровод проверяют на герметичность восстановленного участка.

Гибку труб в домашних условиях осуществляют двумя способами (рис. 42). В первом случае используют устройство, напоминающее шкив. Паз в шкиве должен точно соответствовать наружному диаметру трубы.

Второй способ заключается в том, что участок повреждения зажимают в тисках и изгибают по частям, смещая каждый раз на 2–3 см некое приспособление, представляющее собой отрезок трубы с приваренной к нему ручкой-рычагом. Из описанных двух способов первый дает более качественный результат. Резьбу на трубах нарезают плашками с воротками, которые можно приобрести в магазине. Бывает, что резьбу часто уводит в сторону, иногда даже с прорезанием стенки трубы насквозь. Особенно часто это случается на больших участках, подлежащих нарезке резьбы.

Чтобы избежать такого дефекта, вместе с плашкой и воротком рекомендуют использовать центрирующую насадку (рис. 43), которая представляет собой отрезок трубы с диаметром 1,75 дюйма, закрепленный в посадочном отверстии вкладыша тремя винтами. На конце трубы в отверстия с резьбой вставляют 4 фиксирующих болта с контргайками. Перед началом работы обрабатываемую трубу заправляют между фиксирующими болтами, которые не позволяют ей смещаться. Таким образом, резьба нарезается без перекоса.

< image l:href="#"/>

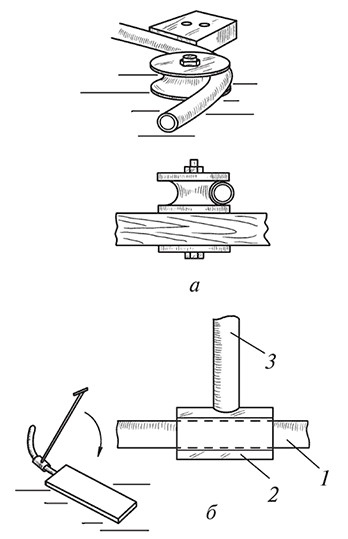

Рис. 42. Изгиб водопроводной трубы: а – с помощью шкива; б – с помощью отрезка трубы: 1 – изгибаемая труба; 2 – отрезок трубы в приспособлении; 3 – ручка-рычаг

При нарезке резьбы в домашних условиях возникает еще одна трудность. Если нет специальных тисков для труб, обычными тисками зажать трубу крепко, чтобы она не поворачивалась при работе, практически невозможно. Поэтому, когда трубу зажимают в простых тисках, один ее конец прихватывают газовым (водопроводным) ключом, который, в свою очередь, фиксируют двумя деревянными брусками и большим загнутым гвоздем. С помощью этого нехитрого приспособления можно нарезать резьбу на трубах любых диаметров (рис. 44).

Рис. 43. Центрирующая насадка для нарезки резьбы: 1 – ручки; 2 – вороток; 3 – плашка; 4 – вкладыш; 5 – винт; 6 – отрезок трубы; 7 – болтик; 8 – контргайка

Трубы соединяют с помощью муфт, уголков, тройников и стонов. Если заменяют участок трубы, новый подсоединяют к старому с помощью муфты с одной стороны и сгона – с другой. Резьбовые соединения водопроводных труб герметизируют льняной паклей, пропитанной густотертой масляной краской, или лентой ФУМ. Прядь наматывают на 5–8 витков резьбы, а потом наворачивают муфту. Для лучшей сохранности водопроводных труб системы полива их обычно покрывают красками масляными или на основе асфальтов, битумов и т. д.
