Для создания движения воды в искусственных водоемах также используют электронасосы. Самым простым устройством для приведения воды в движение является погружной водяной насос. Обычно такие насосы заключены в пластмассовый водонепроницаемый кожух, имеют небольшую мощность, потребляют мало энергии и вполне пригодны для сооружения фонтанов на дачных и приусадебных участках. При этом насос опускают в водоем так, чтобы он находился на высоте 10 см от поверхности дна. Обычно его устанавливают на кирпичи или опускают в черное пластмассовое ведро, которое ставят прямо на дно водоема. Можно заключить насос в керамический кожух, сделанный в виде природного камня. Насос подсоединяют к электросети с помощью тщательно заизолированного кабеля (рис. 24).

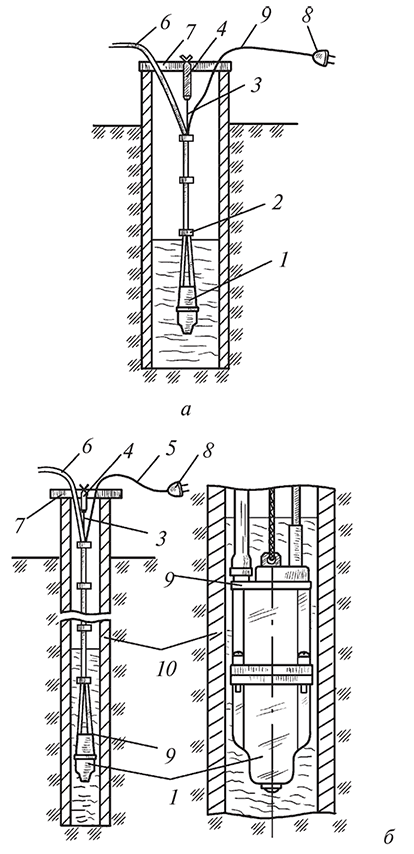

Рис. 23. Использование электронасоса «Малыш»: а – в шахтном колодце; б – в трубчатом колодце (скважине); 1 – насос; 2 – соединение провода со шлангом; 3 – капроновый шнур; 4 – резиновая пружинящая подвеска; 5 – провод; 6 – шланг; 7 – перекладина; 8 – вилка; 9 – кольцо; 10 – обсадная труба скважины

Технические характеристики насоса должны соответствовать фонтану. Так, при высоте струи до 1,2 м подойдет низковольтный погружной насос; при высоте струи до 2 м – погружной насос, работающий от электросети; при высоте струи более 2 м требуется применение надводного электронасоса.

Поршневой насос НР-3 работает с приводом от качелей. При этом вместо ручки насоса используют качели, соединяя шток поршня насоса с кривошипом, жестко закрепленным на шарнирной перекладине качелей (рис. 25).

Перед монтажом следующей насосной установки после бурения скважины копают яму глубиной 2,5 м, стенки и дно которой цементируют. Основанием насосной установки (рис. 26) служит оцинкованная труба, на верхнем конце которой монтируют насос, например «Кама-3», и заливное устройство, а на нижнем – фильтр с заборным клапаном. Фильтр изготавливают из отрезка трубы диаметром 2 дюйма и длиной 2 м. В ней просверливают как можно больше отверстий диаметром 8–10 мм. После этого трубу обертывают мелкой нержавеющей сеткой, продольный стык которой пропаивают, а концы припаивают к трубе. В верхнюю часть корпуса фильтра вставляют и закрепляют болтами переходную втулку с резьбовым внутренним отверстием. В нее сверху ввинчивают заборную трубу, а снизу – отрезок трубы того же диаметра и длиной около 190 см. На нижний конец этого отрезка трубы навинчивают корпус заборного клапана. Его располагают внутри фильтра в нижней его части.

Рис. 24. Принципиальные схемы технического решения по сооружению фонтана в водоеме: а – для пруда с фонтаном и погружным насосом; б – для водоема с фильтром и наружным насосом; 1 – розетка; 2 и 4 – трансформатор для понижения напряжений; 3 – защита – прерыватель питания по току утечки; 5 – подоконник; 6 – кабель; 7– форсунка; 8 – погружной насос; 9 – выключатель для сада; 10 – кабель; 11 – рубильник; 12 – пластмассовая труба; 13 – водонепроницаемый разъем; 14 – кожух насоса; 15 – фильтр; 16 – водонепроницаемый разъем

Рис. 25. Поршневой насос с приводом от качелей: 1 – качели; 2 – ручка; 3 – всасывающая труба; 4 – обсадная труба; 5 – обратный клапан; 6 – шток поршня; 7 – кривошип

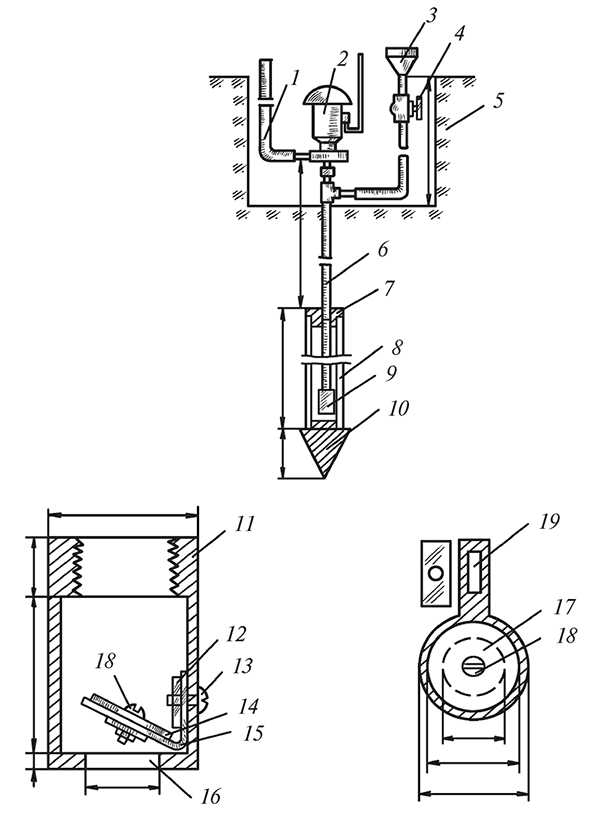

Рис. 26. Насосная установка: 1 – нагнетательный патрубок; 2 – насос; З и 4– детали заливного устройства; 5 – бетонированная яма; 6 и 9 – заборные труба и клапан; 7 – переходная втулка; 8 – фильтр; 10 – наконечник; 11 – корпус клапана; 12 – прижимная пластина; 13 – винт; 14 и 17 – шайбы; 15 – эластичный язычок; 16 – входное отверстие; 18 – болт; 19 – регулировочное отверстие

Заборный клапан состоит из цилиндрического корпуса длиной 60 мм, наружным диаметром 40–45 мм. Корпус выполняют из нержавеющей стали или бронзы. В верхней части корпуса делают отверстие с винтовой резьбой под трубу диаметром 1 дюйм, а в дне – входное отверстие диаметром 20 мм. Внутри корпуса закрепляют язычок из резины, сверху и снизу которого для жесткости накладывают шайбы диаметром 25 и 15 мм. Язычок и шайбу в центре скрепляют болтом с гайкой 3–5 мм. Собранный язычок с помощью прижимной пластины и винта крепят основанием к стенке корпуса. В основании язычка делают регулировочное продолговатое отверстие.

В нижней части корпуса фильтра закрепляют на винтовой резьбе или двумя болтами стальную заглушку в виде конуса, что облегчает запрессовку насосной установки в пробуренную скважину После сборки установку заглубляют в скважину так, чтобы весь фильтр вошел в водоносный слой. На верхнем конце трубы монтируют заливное устройство, присоединяют шлангом насос и подключают его к электросети. Скважина готова к эксплуатации.

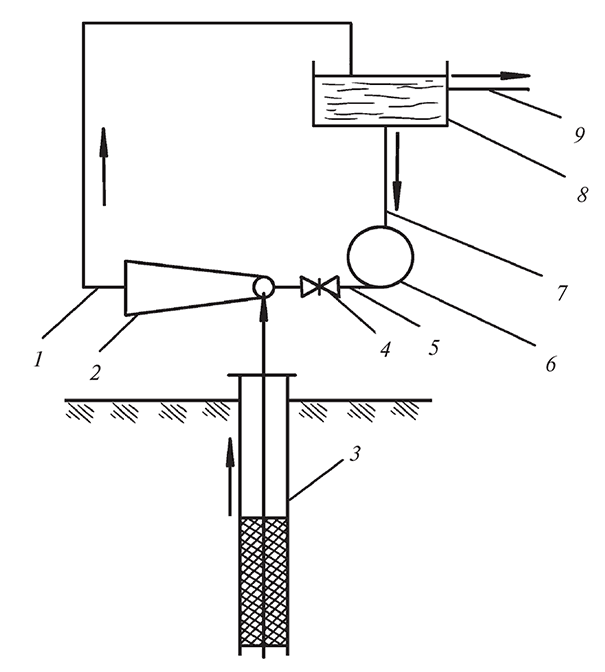

Рис. 27. Устройство для подъема воды: 1, 5 и 7 – трубопроводы; 2 – эжектор; 3 – обсадная труба; 4 – вентиль; 6 – насос; 8 – бак; 9 – выпускной трубопровод

При узкой скважине и глубине залегания воды 7–8 м можно использовать следующее самодельное подъемное устройство (рис. 27).

Для него понадобится насос типа «Кама-3». Напорный патрубок насоса через трубопровод соединяют с вентилем и напорным патрубком эжектора. Эжектор всасывающим патрубком соединяют с обсадной трубой скважины, а его диффузор через трубопровод – с установленным выше насоса баком емкостью 10 л.

Трубопровод связывает бак с всасывающим патрубком насоса. Бак также снабжают выпускным трубопроводом для подачи воды потребителю. Все соединения проверяют на герметичность.

Бак заполняют водой и открывают вентиль. Включают насос, из бака через него проходит вода, которая затем под давлением поступает через напорный патрубок эжектора в камеру смещения, и диффузор возвращается в бак. Благодаря такой циркуляции в камере смещения эжектора создается разрежение, и из скважины всасывается вода. Она поступает по трубопроводу в бак. Уровень воды в баке постепенно повышается, и она вытекает через выпускной трубопровод. Перед отключением насоса закрывают вентиль. Производительность насосной установки – 650 л/час.

Для подъема воды из скважины и колодца можно использовать силу ветра. Над устьем колодца устанавливают опору, на которой закрепляют подставку с водосборником. В нем размещают поплавок со смонтированной на нем крыльчаткой от ветрового двигателя. На оси крыльчатки крепят барабан с пористой резиновой лентой шириной 25 см и толщиной 3 см. Такую же ленту надевают на другой вращающийся барабан и опускают его в колодец. Сбоку барабана крыльчатки вдоль его оси монтируют отжимной вал, под которым размещают водоприемный лоток. Водосборник соединяют с резервуаром с помощью трубы. В нижней части резервуара устанавливают выливную трубу, в верхней – контрольную трубку, сообщающуюся с колодцем.

При вращении крыльчатки перемещается лента, пропитанная водой. Отжимной вал выжимает из нее воду, которая по лотку поступает в резервуар. С помощью такого устройства из колодца можно поднимать до 130 м 3 воды в сутки.

Самодельные приспособления и системы полива

Водонапорные емкости

При отсутствии централизованного водопровода дачный домик, садовый участок или сельскую усадьбу можно обеспечивать водой из местных источников с использованием водонапорного бака, который устанавливают на чердаке дома или специальной подставке на земле. Бак неплохо бы оборудовать датчиками уровня – автоматическими устройствами управления насосом.
