Схемотехника аналоговых электронных устройств

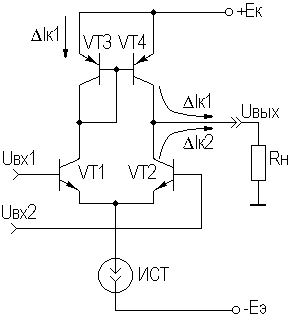

При несимметричном входе и выходе работа ДУ в принципе не отличается от случая несимметричный вход — симметричный выход. В зависимости от того, с какого плеча снимается выходной сигнал, возможно получение синфазного или противофазного выходного сигнала, как это получается в фазоинверсном каскаде на основе ДУ (см. подраздел 4.4).

5.5. Точностные параметры ДУ

К точностным параметрам ДУ относятся паразитные напряжения и токи, имеющие место в режиме покоя, но оказывающие влияние на качество усиления рабочего сигнала.

В реальном ДУ за счет асимметрии плеч на выходе устройства всегда присутствует паразитное напряжение между выходами. Для сведения его к нулю на вход (плеча) необходимо подать компенсирующий сигнал — напряжение смещения нуля U_см, представляющее собой кажущийся входной дифференциальный сигнал.

Напряжение U_см порождается, в основном, разбросом величин обратных токов эмиттерных переходов I_эбо1 и I_эбо2 (U'_см), и разбросом номиналов резисторов R_к1 и R_к2 (U"_см). Для этих напряжений можно записать:

U'_см = φ_T·ln(I_эбо1/I_эбо2),

U"_см = 2·φ_T·ΔR_к/R_к.

Зависимость U_см от температуры представляется еще одним точностным параметром - температурной чувствительностью. Температурная чувствительность dU_см/dT имеет размерность мкВ/град и определяется как разность ТКН эмиттерных переходов транзисторов плеч и уменьшается пропорционально уменьшению U_см.

Следующим точностным параметром ДУ является ток смещения ΔI_вх, представляющий собой разбаланс (разность) входных токов (токов баз транзисторов). Протекая через сопротивление источника сигнала R_г, ток смещения создает на нем падение напряжения, действие которого равносильно ложному дифференциальному сигналу. Ток смещения можно представить как

ΔI_вх = I_э01/H_21Э1 – I_э02/H_21Э2.

Средний входной ток I_вх ср также является точностным параметром ДУ. Его можно представить как

I_вх ср = (I_б01 + I_б02)/2 = I_э0/2H_21Э.

Протекая через R_г, ток I_вх срсоздает на нем падение напряжения, действующее как синфазный входной сигнал. Хотя и ослабленное в K_Uсф раз, оно все же вызовет на выходе ДУ разбаланс потенциалов.

Температурные зависимости тока смещения и среднего входного тока можно учесть через температурную зависимость H_21Э. Отметим, что обычно I_вх ср>ΔI_вх.

В ДУ на ПТ основным точностным параметром является U_см, которое обычно больше, чем в ДУ на БТ.

В настоящее время ДУ представляют собой основной базовый каскад аналоговых ИМС, в частности, ДУ является входным каскадом любого операционного усилителя.

6. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ

6.1. Общие сведения

Операционным усилителем (ОУ) принято называть интегральный усилитель постоянного тока с дифференциальным входом и двухтактным выходом, предназначенный для работы с цепями обратных связей. Название усилителя обусловлено первоначальной областью его применения — выполнением различных операций над аналоговыми сигналами (сложение, вычитание, интегрирование и др.). В настоящее время ОУ выполняют роль многофункциональных узлов при реализации разнообразных устройств электроники различного назначения. Они применяются для усиления, ограничения, перемножения, частотной фильтрации, генерации, стабилизации и т.д. сигналов в устройствах непрерывного и импульсного действия.

Необходимо отметить, что современные монолитные ОУ по своим размерам и цене незначительно отличаются от отдельных дискретных элементов, например, транзисторов. Поэтому выполнение различных устройств на ОУ часто осуществляется значительно проще, чем на дискретных элементах или на усилительных ИМС.

Идеальный ОУ имеет бесконечно большой коэффициент усиления по напряжению (K_и ОУ=∞), бесконечно большое входное сопротивление, бесконечно малое выходное сопротивление, бесконечно большой КОСС и бесконечно широкую полосу рабочих частот. Естественно, что на практике ни одно из этих свойств не может быть осуществлено полностью, однако к ним можно приблизиться в достаточной для многих областей мере.

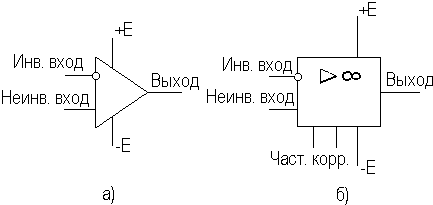

 На рисунке 6.1 приведено два варианта условных обозначений ОУ — упрощенный (а) и с дополнительными выводами для подключения цепей питания и цепей частотной коррекции (б).

Рисунок 6.1. Условные обозначения ОУ

На основе требований к характеристикам идеального ОУ можно синтезировать его внутреннюю структуру, представленную на рисунке 6.2.

Рисунок 6.2. Структурная схема ОУ

Упрощенная электрическая схема простого ОУ, реализующая структурную схему рисунка 6.2, показана на рисунке 6.3.

Рисунок 6.3. Схема простого ОУ

 Данная схема содержит входной ДУ (VT₁ и VT₂) с токовым зеркалом (VT₃ и VT₄), промежуточные каскады с ОК (VT₅) и с ОЭ (VT₆), и выходной токовый бустер на транзисторах VT₇ и VT₈. ОУ может содержать цепи частотной коррекции (C_кор), цепи питания и термостабилизации (VD₁, VD₂ и др.), ИСТ и т.д. Двухполярное питание позволяет осуществить гальваническую связь между каскадами ОУ и нулевые потенциалы на его входах и выходе в отсутствии сигнала. С целью получения высокого входного сопротивления входной ДУ может быть выполнен на ПТ. Следует отметить большое разнообразие схемных решений ОУ, однако основные принципы их построения достаточно полно иллюстрирует рисунок 6.3.

6.2. Основные параметры и характеристики ОУ

Основным параметром ОУ коэффициент усиления по напряжению без обратной связи K_u ОУ, называемый также полным коэффициентом усиления по напряжению. В области НЧ и СЧ он иногда обозначается K_u ОУ0 и может достигать нескольких десятков и сотен тысяч.

Важными параметрами ОУ являются его точностные параметры, определяемые входным дифференциальным каскадом. Поскольку точностные параметры ДУ были рассмотрены в подразделе 5.5, то здесь ограничимся их перечислением:
