Схемотехника аналоговых электронных устройств

U_вх = E_г·ν_вх,

где ν_вх — коэффициент передачи входной цепи УУ.

По аналогии с K_0ОС можно записать:

K_{E ОС} = K_E/(1 + βK₀) = ν_вхK₀/(1 + βK₀).

При глубокой ∥ООСН (βK₀ >> 1) получаем:

K_{E ОС} ≈ ν_вх/β.

Входное сопротивление усилителя с ∥ООСН определится как:

R_вхОС = R_вх/F_I,

где глубина ООС по току F_I=1+β_IK_I, β_I=I_ос/I_вых.

Величину выходного сопротивления УУ, охваченного ∥ООСН, можно приближенно оценить по уже известному соотношению:

R_выхОС ≈ R_вых/F.

Из изложенного следует, что ∥ООСН стабилизирует сквозной коэффициент усиления по напряжению при постоянном сопротивлении источника сигнала, уменьшает входное и выходное сопротивления усилителя.

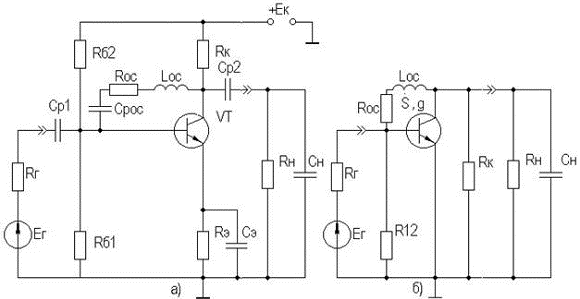

Каскад на БТ с ОЭ и ∥ООСН представлен на рисунке 3.5.

Рисунок 3.5. Усилительный каскад на БТ с ОЭ и ∥ООСН

При ∥ООСН выходное напряжение каскада вызывает ток ОС, протекающий через цепь ОС R_осL_осC_рос. Ранее (см. подраздел 2.6) рассматривалась схема коллекторной термостабилизации, работа которой основана на действии ∥ООСН. В данном же каскаде ∥ООСН действует только на частотах сигнала, что отражено на рисунке 3.5б.

Воспользовавшись рекомендациями подраздела 2.3, получим выражения для основных параметров в области СЧ. Для коэффициента усиления по напряжению получим:

т.к. S₀R_ос>>1, R_экв=R_к∥R_н. В большинстве случаев R_ос>R_экв, поэтому K₀ меняется незначительно. Само же изменение K₀ объясняется тем, что, в отличие от классической структуры УУ с ∥ООСН, в реальной схеме каскада нет столь четкого разделения цепи ОС и цепи прямого усиления.

Входное сопротивление каскада с ∥ООСН равно:

Обычно K₀>>g(R_ос+R_экв), R_ос>R_экв и K₀>>1, тогда

Выходное сопротивление каскада с ∥ООСН равно:

т.к. как правило S₀>>g и S₀R_г>>1.

Для определения параметров каскада в области ВЧ следует воспользоваться соотношениями для каскада с ОЭ (см. подраздел 2.5), принимая во внимание, что при расчете постоянной времени каскада τ_в следует учитывать выходное сопротивление каскада с ∥ООСН, т.е. R_экв=R_вых∥R_н и влияние ∥ООСН на крутизну — S_0ОС=S₀–1/R_ос.

Следует заметить, что существует возможность коррекции АЧХ (ПХ) в области ВЧ (МВ) путем включения последовательно с R_ос корректирующей индуктивности L_ос. Эффект коррекции объясняется уменьшением глубины ООС в области ВЧ (МВ). Расчет каскада с ОЭ и ∥ООСН в области НЧ ничем не отличается от расчета каскада без ОС (следует только учитывать изменение R_вх и R_вых при расчете постоянных времени разделительных цепей), исключение составляет расчет разделительной емкости C_рос из условия X_Cрос≤R_ос/(10…20).

Следует заметить, что существует возможность коррекции АЧХ (ПХ) в области НЧ (БВ) путем уменьшения емкости C_рос. Эффект коррекции объясняется уменьшением глубины ООС в области НЧ (БВ).

Механизм действия ∥ООСН в каскаде на ПТ с ОИ (схема не приводится ввиду совпадения ее топологии рисунку 3.5) во многом идентичен только что рассмотренному. Приведем расчетные соотношения для основных параметров каскада на ПТ с ∥ООСН:

,

т.к. S₀R_ос>>1, R_экв=R_с∥R_н.

Как правило, R_ос>R_экв и K₀>>1, тогда

т.к. чаще всего S₀R_г>>1.

Все вышесказанное о влиянии ∥ООСН на АЧХ (ПХ) каскада на БТ справедливо и для каскада на ПТ.

∥ООСН обычно применяют тогда, когда требуется понизить входное сопротивление каскада, что необходимо во входных каскадах УУ, работающих в низкоомном согласованном тракте передачи.

3.5. Параллельная ООС по току

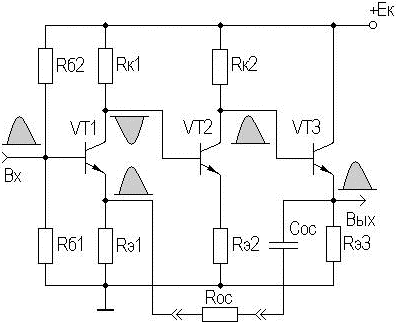

На рисунке 3.6 приведена схема двухкаскадного усилителя, охваченного общей параллельной ООС по току (∥ООСТ), которая вводится в усилитель путем включения резистора R_ос.
