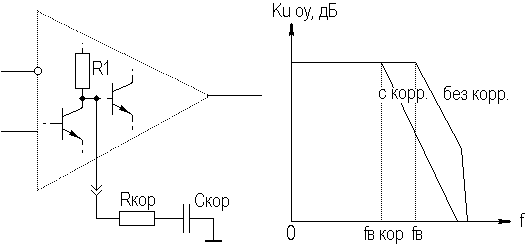

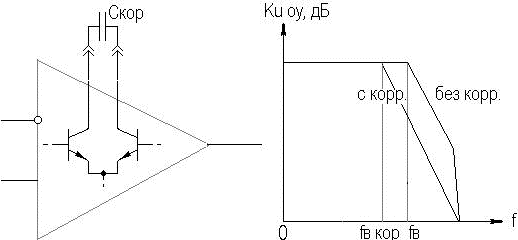

Рисунок 6.18. Частотная коррекция дифференцирующего типа

Помимо рассмотренных корректирующих цепей известны и другие (см., например [2]). При выборе схем коррекции и номиналов их элементов следует обращаться к справочной литературе (например, [10]).

7. АНАЛОГОВЫЕ УСТРОЙСТВА РАЗЛИЧНОГО НАЗНАЧЕНИЯ

7.1. Регулируемые усилители

В регулируемых усилителях имеется возможность управления коэффициентом усиления (уровнем выходного сигнала) с целью предотвращения перегрузки оконечного устройства (или выходных каскадов УУ), создание комфортных условий прослушивания аудиопрограмм (в усилителях звуковых частот), калибровки измерительных усилителей и т.д. Регулировка может быть ручной или автоматической, плавной или ступенчатой. Регулировка усиления может осуществляться как специальными цепями, включаемыми в схему усилителя, так и отдельными устройствами, называемыми аттенюаторами. Аттенюаторы, в свою очередь, могут как встраиваться в усилитель, так и подключаться к его входу. Выполняются аттенюаторы как на пассивных элементах, так и на активных.

Эффективность регулировки оценивается ее глубиной D_р — отношением коэффициентов усиления, соответствующих двум крайних положением регулятора. Глубину регулировки часто выражают в децибелах.

При решении вопроса о месте постановки регулятора в многокаскадный усилитель следует учитывать то обстоятельство, что помимо коэффициента усиления регулирующая цепь может менять и другие параметры усилительных каскадов, например, R_вх. Поэтому регулировку не рекомендуется вводить во входной каскад усилителя, поскольку это скажется на входном сопротивлении усилителя в целом. Постановка регулятора в выходной каскад может привести к перегрузке промежуточных каскадов, т.е. наиболее целесообразно вводить регулировку в один из промежуточных каскадов. Не рекомендуется вводить регулировку в петлю общей ООС из-за снижения ее эффективности.

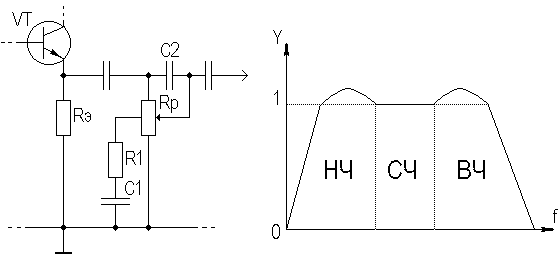

Чаще всего в усилителях звуковых частот применяется потенциометрическая схема регулировки усиления (рисунок 7.1а), осуществляемая включением регулирующего переменного резистора R_р по схеме потенциометра, который изменяет коэффициент деления поданного на него напряжения.

Рисунок 7.1. Потенциометрический регулятор усиления

При малых громкостях человеческое ухо хуже воспринимает звуки низких и высоких частот. Поэтому в усилителях звуковых частот применяют так называемый тонкомпенсированный регулятор. На рисунке 7.1а тонкомпенсирующие цепи образованы элементами R₁C₁C₂. При малых уровнях громкости за счет цепи R₁C₁ происходит завал АЧХ в областях СЧ и ВЧ, с помощью конденсатора C₂ на ВЧ этот завал компенсируется, в результате АЧХ имеет вид, показанный на рисунке 7.1б.

Потенциометрический регулятор обеспечивает глубину плавной регулировки не более 40дБ, для получения большей глубины регулировки возможно последовательное включение нескольких подобных регуляторов.

Плавную регулировку усиления глубиной до 20дБ можно осуществить введением в каскад с ОЭ (ОИ) ПООСТ путем включения регулировочного резистора R_р в цепь эмиттера (истока) как показано на рисунке 7.2.

Рисунок 7.2. Регулировка введением ООС

Величину регулировочного резистора можно определить из соотношения:

R_р = (D_р – 1)/S₀,

где S₀ — крутизна усилительного элемента (БТ или ПТ), D_р — в относительных единицах.

Глубина регулировки такого типа регуляторов ограничивается действием паразитной емкости, шунтирующей резистор R_р, приводящей к шунтированию регулировочного резистора в потенциометрическом регуляторе в области ВЧ, и подъему АЧХ в области ВЧ (выброса ПХ в области МВ) за счет перекоррекции (см. подраздел 2.13) в регуляторе с помощью введения ПООСТ.

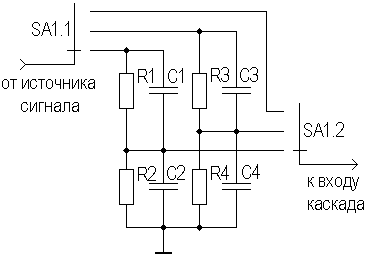

Ступенчатые регуляторы представляют собой делители напряжения, состоящие из резисторов (рисунок 7.3).

Рисунок 7.3. Компенсированный ступенчатый регулятор

Из-за входной емкости каскада, следующего за делителем, коэффициент передачи резисторного делителя зависит от частоты. Для устранения частотной зависимости все резисторы делителей шунтируются подстроечными конденсаторами, емкость которых определяется из условия равенства постоянных времени плеч делителя, например R₁C₁=R₂C₂, причем C₂ выбирается с учетом входной емкости следующего каскада, в качестве C₂ может выступать входная емкость каскада без дополнительного конденсатора, однако в этом случае влияние изменения C_вх будет сказываться сильнее.

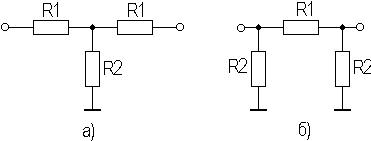

 Если усилитель предназначен для работы в согласованном тракте передачи (т.е. R_вх=R_г=R₀, где R₀ — характеристическое сопротивление тракта передачи), то ступенчатый регулятор целесообразно выполнить на основе симметричных аттенюаторов Т- и П-типов [11] (рисунок 7.4а,б).

Рисунок 7.4. Т- и П-образные симметричные аттенюаторы

Для П-образной схемы аттенюатора номиналы элементов определяются из следующих соотношений:

Номиналы Т-образной схемы аттенюатора определяются следующим образом:

Практическая схема ступенчатого регулятора на 18 дБ для 75-омного тракта передачи, работающего в диапазоне рабочих частот (0…150)МГц, приведена на рис. 7.5.

Рисунок 7.5. Ступенчатый аттенюатор

Схема построена на основе одинаковых П-образных звеньев с затуханием в шесть децибел. В зависимости от положения переключателей SA₁÷SA₃ данный регулятор обеспечивает затухание от 0 до 18 дБ с шагом 6 дБ.

Подобный регулятор обычно располагают между источником сигнала и входом усилителя. В связи с тем, что входное и выходное сопротивления данного регулятора не зависят от уровня вносимого затухания, величина частотных и временных искажений, создаваемых входной цепью, также остается постоянной при разных уровнях затухания.

В усилительных устройствах, применяемых в современной аудио- и видеоаппаратуре, широко применяются электронные регуляторы [12], позволяющие вручную или автоматически изменять коэффициент передачи тракта по закону, определяемому функцией управления.

В электронных регуляторах потенциометрического типа (рисунок 7.6) в качестве управляемых сопротивлений используются диоды, фотосопротивления, БТ и ПТ.

Рисунок 7.6. Электронные аттенюаторы потенциометрического типа

В диодном потенциометрическом регуляторе (рисунок 7.6а) в качестве управляемых сопротивлений используются диоды VD₁ и VD₂, управляемые прямым током. Диапазон регулирования диодных аттенюаторов достигает 40дБ при токах регулирования (0…2.2)мА. Диодным регуляторам свойственны существенные недостатки:

◆ отсутствие развязки цепей управления и сигнала;

◆ значительная мощность, потребляемая цепью управления;

◆ существенные нелинейные искажения сигнала при большом затухании.

Подобными свойствами обладает и аттенюатор на БТ (рисунок 7.6б), т.к. переходы транзистора выполняют функции диодов.

 Электронный регулятор на основе оптрона (рисунок 7.6в) обеспечивает практически идеальную развязку цепей управления и сигнала, но требует затраты значительной мощности в цепи управления светодиодом.
