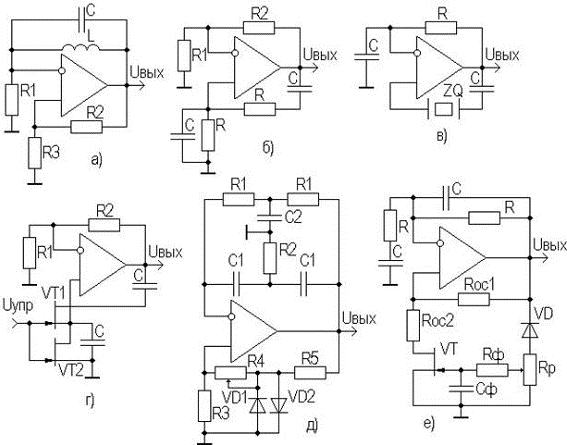

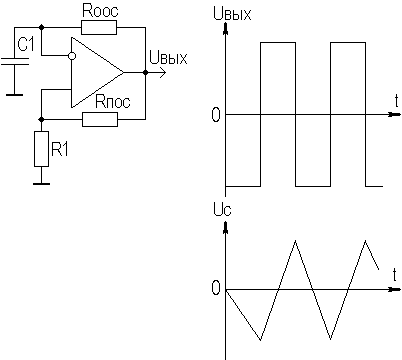

Рисунок 7.30. Симметричный мультивибратор на ОУ
Режим генерации здесь обеспечивается путем подключения к инвертирующему входу ОУ времязадающей цепи ООС (RООС и C1). Предположим, что в начальный момент времени на инвертирующем входе ОУ присутствует большее положительное напряжение, чем на неинвертирующем. Тогда на выходе ОУ появится отрицательное напряжение Uвых, которое, благодаря цепи ПОС (RПОС и R1), имеет нарастающий характер. Этим отрицательным Uвых теперь будет
t = RООСC1ln(1 + 2RПОС/R1).
Более подробно генераторы на ИМС описаны в [12].
7.7. Устройства вторичных источников питания
Из множества различных устройств вторичных источников питания ограничимся рассмотрением стабилизаторов с использованием ОУ, как наиболее соответствующим содержанию курса АЭУ.
Компенсационные стабилизаторы напряжения с ОУ позволяют достичь высокого значения коэффициента стабилизации напряжения, низкого дифференциального выходного сопротивления, повышенного КПД.

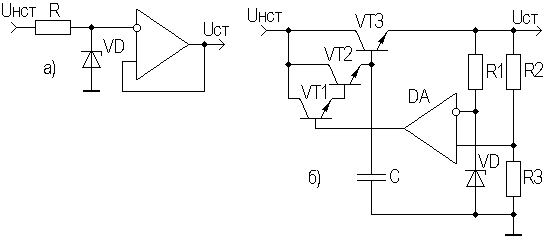

На рисунке 7.31а приведена схема высококачественного стабилизатора на ОУ.
Рисунок 7.31. Стабилизаторы напряжения на ОУ
Здесь ОУ используется в качестве буферного усилителя. Высокое значение входного сопротивления ОУ обеспечивает идеальные условия для работы стабилитрона. Нагрузка может быть достаточно низкоомной, т.к. выход ОУ низкоомный за счет действия 100% ПООСН.
Недостатком рассмотренного стабилизатора является малый рабочий ток, обусловленный низкой нагрузочной способностью ОУ. Избежать этого недостатка можно усилением выходного тока ОУ с помощью внешних транзисторов, используемых в режиме повторителей напряжения (рисунок 7.31б). Здесь к выходу ОУ подключен составной транзистор (VT1, VT2, VT3) по схеме с ОК. Максимальный ток нагрузки такого стабилизатора ориентировочно равен
Iн max = IОУ max·H21Э1·H21Э2·H21Э3.
Необходимое напряжение стабилизации определяется выбором типа стабилитрона VD и, помимо этого, соответствующим выбором резисторов R1 и R2. Устройство не нуждается в емкости фильтра на выходе, т.к. здесь используется эффект умножения по отношению к нагрузке емкости конденсатора C, подключенного к базе VT3.
Другие устройства вторичных источников питания описаны в [12, 14].
8. СПЕЦИАЛЬНЫЕ ВОПРОСЫ АНАЛИЗА АЭУ
8.1. Оценка нелинейных искажений усилительных каскадов
Аналитический расчет НИ представляет собой довольно сложную задача и в полной мере может проводиться с помощью ЭВМ.
Для каскадов на БТ возможна аналитическая оценка НИ для случая малых нелинейностей (Uвх одного порядка с φT=25.6 мВ) [15].
Обычно уровень НИ характеризуется коэффициентом гармоник Kг. Суммарный коэффициент гармоник равен
где Kг2 и Kг3 соответственно
коэффициенты гармоник по второй и третьей гармоническим составляющим (составляющими более высокого порядка можно пренебречь ввиду их относительной малости).Коэффициенты гармоник Kг2 и Kг3, независимо от способа включения БТ, определяются из следующих соотношений:
где B — фактор связи (петлевое усиление).
Данные выражения учитывают только нелинейность эмиттерного перехода и получены на основе разложения в ряд Тейлора функции тока эмиттера Iэ=Iэ0exp(Uвх/φT).
Фактор связи зависит от способа включения транзистора и вида обратной связи. Для каскада с ОЭ и ПООСТ имеем:
где Rг — сопротивление источника сигнала (или Rвых предыдущего каскада); Rос — сопротивление ПООСТ (см. подраздел 3.2, в случае отсутствия ПООСТ Rос=0).
Для каскада с ОЭ и ∥ООСН
где Rэкв=Rк∥Rн, Rос — сопротивление ∥ООСН (см. подраздел 3.4).
Для каскада с ОК
где Rэкв=Rэ∥Rн (см. подраздел 2.8).
Для каскада с ОБ
Коэффициенты гармоник Kг2 и Kг3, независимо от способа включения ПТ, определяются из следующих соотношений:
где A — коэффициент, равный второму члену разложения выражения для нелинейной крутизны в ряд Тейлора, равный [15]
A=Iси/U²отс,
где Iси и Uотс см. рисунок 2.33.
Фактор связи B зависит от способа включения транзистора и вида ООС. Для каскада с ОИ и ПООСТ имеем:
B = S0(Rос + rи),
