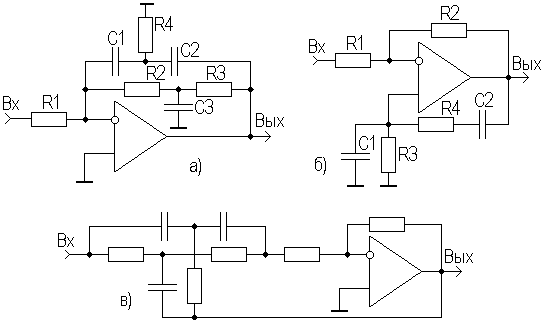

Для получения режекторного фильтра двойной Т-образный мост можно включить так, как показано на рисунке 7.18в, или мост Вина включить в цепь ООС.
Для построения активного перестраиваемого фильтра обычно используют мост Вина, у которого резисторы R3 и R4 выполняют в виде сдвоенного переменного резистора.
Возможно построение активного универсального фильтра (ФНЧ, ФВЧ и ПФ), вариант схемы которого приведен на рисунке 7.19.
Рисунок 7.19. Универсальный активный фильтр
В его состав входят сумматор на ОУ DA1 и два ФНЧ первого порядка на ОУ DA2 и DA3, которые включены последовательно. Если R5C1=R6C2=RC,
7.3.2. Гираторы
Гиратором называется электронное устройство, преобразующее полное сопротивление реактивных элементов. Обычно это преобразователь емкости в индуктивность, т.е. эквивалент индуктивности. Иногда гираторы называют синтезаторами индуктивностей. Широкое распространение гираторов в ИМС объясняется большими трудностями изготовления катушек индуктивностей с помощью твердотельной технологии. Использование гираторов позволяет получить относительно большую индуктивность с хорошими массогабаритными показателями.
На рисунке 7.20 приведена электрическая схема одного из вариантов гиратора, представляющего собой повторитель на ОУ, охваченный частотно-избирательной ПОС (Rос и C1).
Рисунок 7.20. Гиратор
Поскольку с увеличением частоты сигнала емкостное сопротивление конденсатора C1 уменьшается, то напряжение в точке a будет возрастать. Вместе с ним будет возрастать напряжение на выходе ОУ. Увеличенное напряжение с выхода по цепи ПОС поступает на неинвертирующий вход, что приводит к дальнейшему росту напряжения в точке a, причем тем интенсивнее, чем выше частота. Таким образом, напряжение в точке a ведет себя подобно напряжению на катушке индуктивности. Синтезированная индуктивность определяется по формуле [12]:
L = R1RосC1.
Добротность гиратора определяется как [12]:
Одной из основных проблем при создании гираторов является трудность в получении эквивалента индуктивности, у которой оба вывода не соединены с общей шиной. Такой гиратор выполняется, как минимум, на четырех ОУ. Другой проблемой является относительно узкий диапазон рабочих частот гиратора (до нескольких килогерц на ОУ широкого применения).
7.3.3. Регуляторы тембра и эквалайзеры

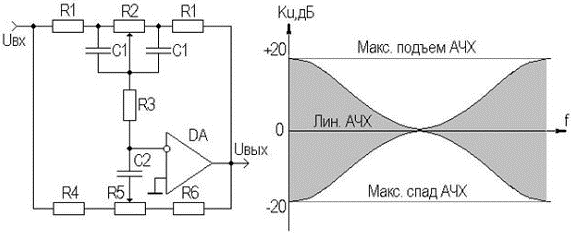

Для коррекции АЧХ в усилителях низких (звуковых) частот (УНЧ) применяют регуляторы тембра. В настоящее время наиболее часто применяют активные регуляторы тембра, не вносящие потери в нейтральном положении регулятора (равномерная передача во всей полосе рабочих частот). В качестве активных элементов чаще всего используют ОУ. Принципиальная схема симметричного активного регулятора тембра и его АЧХ приведены на рисунке 7.21.
Рисунок 7.21. Симметричный активный регулятор тембра
Нетрудно увидеть, что ОУ здесь охвачен цепями ООС, представляющими собой частотнозависимые делители напряжения нижних (R1, R2, R3, C1) и верхних (R4, R5, C2) частот. При диапазоне регулирования тембра не более ±20 дБ элементы схемы можно определить из соотношений [9]:
R1 = 0,11·R2 (кОм),
R3 = R1,
R4 = 0,33·R1,
R5≥3,7·R2,
где fн и fв — соответственно,

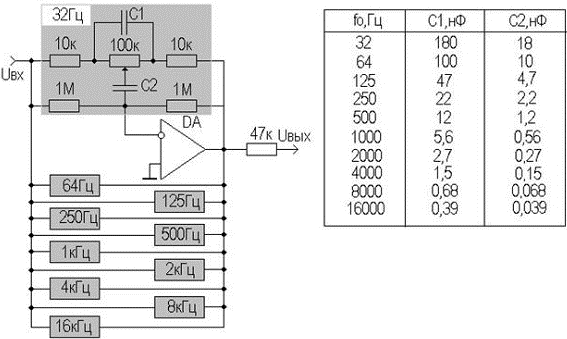

нижняя и верхняя частоты регулирования.Регулирование АЧХ УНЧ в нескольких отдельных участках частотного диапазона осуществляется с помощью эквалайзеров, которые преимущественно представляют собой активные регулируемые ПФ второго порядка. Пример построения эквалайзера с параллельными цепями ООС, представляющими собой ПФ с регулируемым затуханием и настроенные на частоты через октаву, начиная с fн, приведен на рисунке 7.22.
Рисунок 7.22. Десятиполосный эквалайзер
Более подробная информация по регуляторам тембра и эквалайзерам содержится в [9].
7.4. Аналоговые перемножители сигналов
Перемножение аналоговых сигналов, как и усиление, является одной из основных операций при обработке электрических сигналов. Для осуществления операции перемножения были разработаны специализированные ИМС - перемножители аналоговых сигналов (ПАС). ПАС должны обеспечивать точное перемножение в широком динамическом диапазоне входных сигналов и в возможно более широком частотном диапазоне. Если ПАС позволяют перемножать сигналы любых полярностей, то их называют четырехквадрантными, если один из сигналов может быть только одной полярности, двухквадрантными. Перемножители, умножающие однополярные сигналы, называются одноквадрантными. Известны разнообразные одно- и двухквадрантные ПАС на основе элементов с управляемым сопротивлением, переменной крутизной, использованием логарифматоров и антилогарифматоров. Например, регулятор с изменением режима работы элементов, изображенный на рисунке 7.7в, можно использовать в качестве перемножителя, если на дифференциальный вход подать напряжение ux, а вместо Eупр подать uy. Под воздействием uy меняется крутизна передаточной характеристики транзисторов, на базы которых подается второе перемножаемое напряжение ux. Можно показать, что выходное напряжение Uвых, снимаемое между коллекторами транзисторов ДК, при Rк1=Rк2=Rк определяется по формуле [13]
где
Если ux<<φT, то выражение для Uвых можно упростить:
Недостатком рассмотренного простейшего перемножителя на одиночном ДК является весьма малый динамический диапазон входных сигналов, в котором обеспечивается приемлемая точность перемножения. Например, уже при ux=0,1φT погрешность перемножения достигает 10%.
Более широкий динамический диапазон перемножаемых напряжений при меньшей погрешности обеспечивают логарифмические перемножители построенные по принципу "логарифмирование-антилогарифмирование". Схема подобного ПАС приведена на рисунке 7.23.
Рисунок 7.23. Логарифмический умножитель
Здесь ОУ DA1 и DA2 производят логарифмирование входных напряжений, а DA3 используется в качестве сумматора, на выходе которого напряжение равно:
