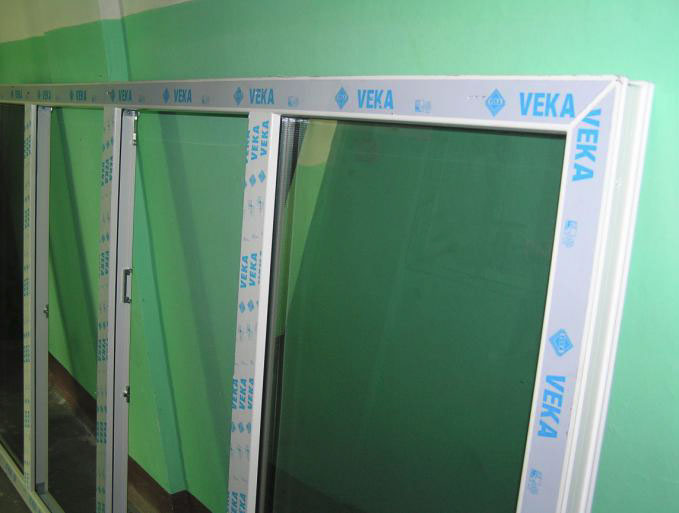

Рис. 2.34. Рама со стеклопакетами, занесенная на этаж перед входом в квартиру

Однако, если с помощью обычного шпателя (за неимением оного – допустим простого ножа) отсоединить спейсер (по периметру рамы) и вынуть стеклопакеты из рам, то общая конструкция заметно облегчается, и ее можно будет переносить (разворачивать, устанавливать) уже вдвоем (рис. 2.35).

Примечание. Спейсер

это пластиковые панели, закрепляющие (фиксирующие) стеклопакеты к раме.

Рис. 2.35. Занос рамы без стеклопакетов силами двух человек через балконную дверь 2x0,8 м

Внимание, важно! Обратите внимание на рис. 2.35; лица рабочих не перекошены от натуги, а вполне одухотворены.

На рис. 2.36 представлен шпатель, с помощью которого можно снять спейсеры, крепящие «неоткрываемое окно» (стеклопакет) к раме.

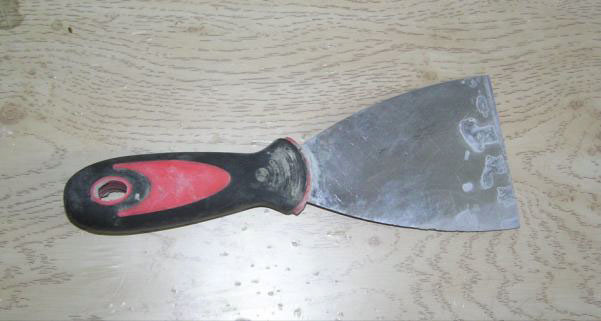

Рис. 2.36. Шпатель

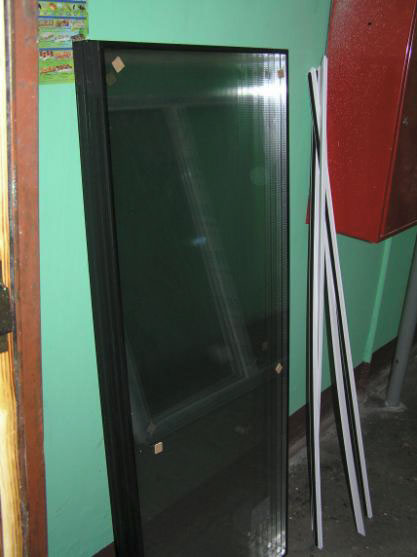

Рис. 2.37. Вид на лестничной клетке на снятые стеклопакеты и рядом с ними – на спейсеры, перед заносом их в квартиру со стороны лестничной клетки

Съемные стеклопакеты снимаются/устанавливаются в петли общей конструкции без особых затруднений за одну минуту. На рис. 2.37 представлен вид на снятые стеклопакеты и рядом – на спейсеры.

Инструментарий для работ

При установке стеклопакетов обратно в рамы и фиксации спейсеров в месте сборки на завершающем этапе работ используется резиновая киянка (оконный молоток).

Внешне профили от разных производителей отличаются незначительно. А вот количество камер в профиле может быть разным – от двух до семи. Здесь зависимость прямая: чем больше камер – тем теплее окно, но увеличение их одновременно ведет и к удорожанию самого окна. Для застекления лоджии дома, находящегося в Северо-Западном регионе России (как в авторском варианте), рекомендую применять 5-камерный профиль шириной 70 мм. Далее рассмотрим, как столь тяжелую конструкцию занести к месту установки.

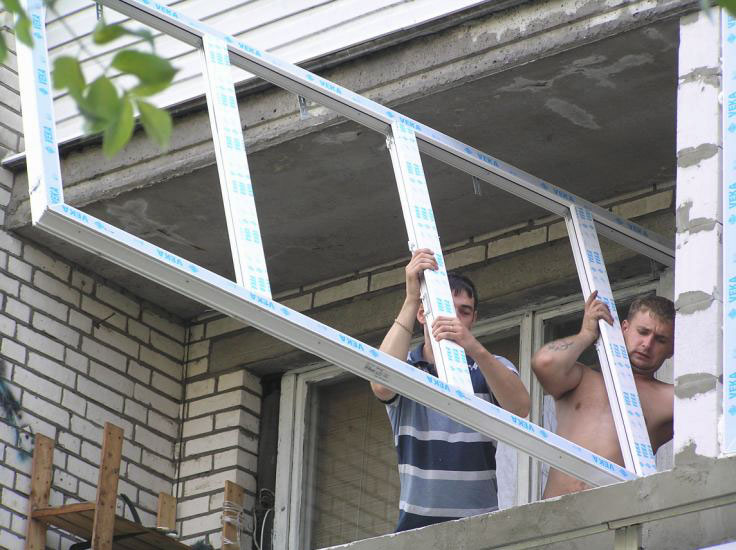

Рис. 2.38. Применение строительного уровня для контроля установки рамы на лоджии

После заноса на лоджию раму устанавливают (по вертикали и горизонтали) ровно – с применением строительного уровня (рис. 2.38).

Это очень важный этап работ. В комплекте с рамами идут «подрамные» прокладки (рис. 2.39), предназначенные для установки в места «проваленного» профиля; с тем, чтобы обеспечить идеально параллельную основанию конструкцию.

Затем с помощью металлического крепежного профиля, который поставляется в комплекте (рис. 2.40), раму закрепляют к несущим стенам лоджии – по ее периметру.

Фиксацию крепления рамы с помощью металлического профиля (поскольку она весьма тяжелая) осуществляют в нескольких местах. На этом этапе предварительно – в стенах и потолочной плите лоджии высверливают отверстия под «пистоны» или дюбеля; для крепления подходят и те, и другие. Для этого применяют ударную дрель или перфоратор.

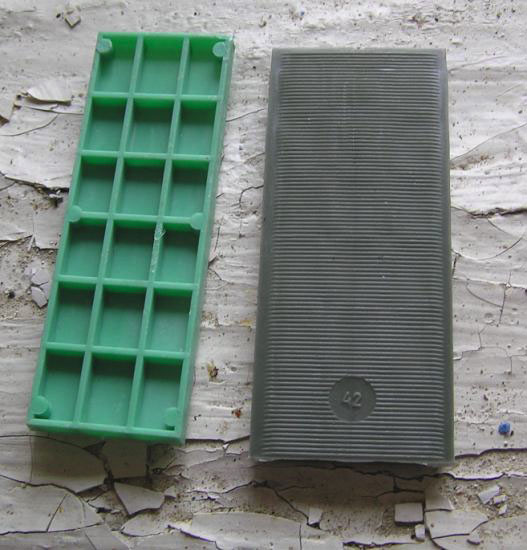

Рис. 2.39.

Прокладки под рамы идут в комплекте со стеклопакетами

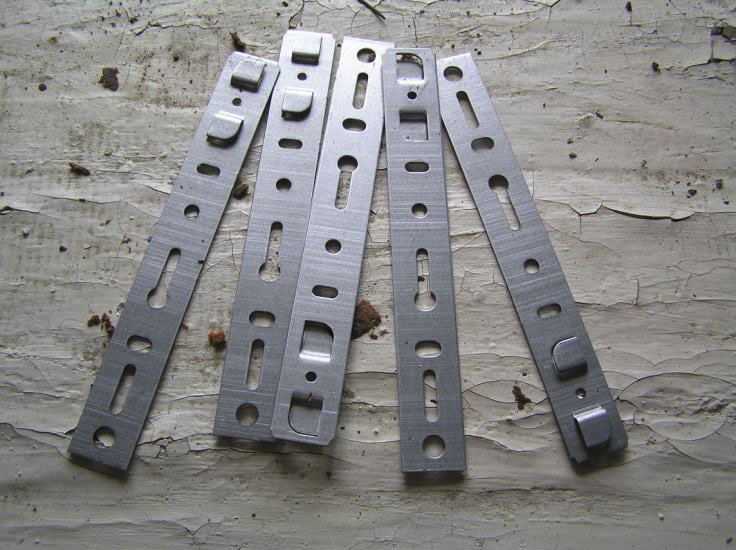

Рис. 2.40. Крепеж рам стеклопакетов

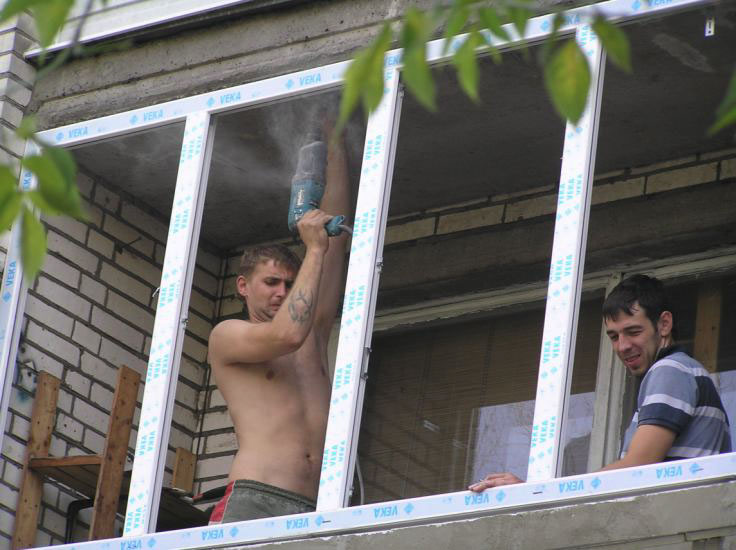

Рис. 2.41. Высверливание отверстий в несущих конструкциях для последующего крепления рамы стеклопакетов

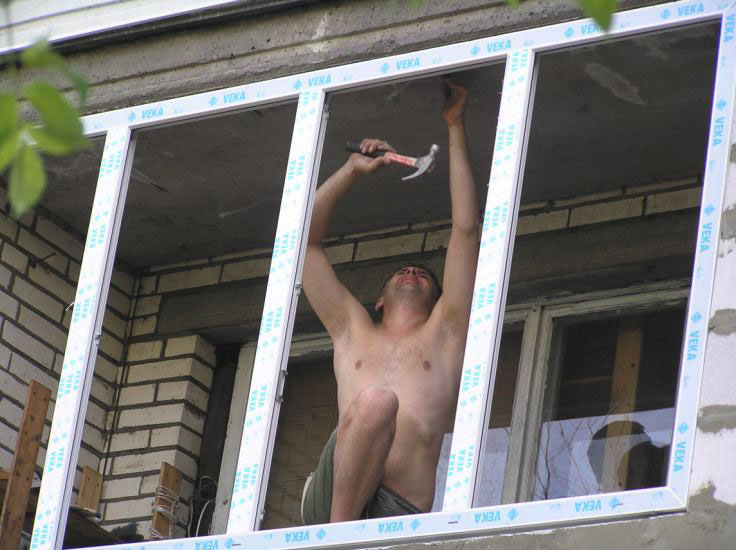

Рис. 2.42. Закрепление рамы с помощью шурупов и молотка

Шаг крепления (расстояние между отверстиями) 50–60 см. С другой стороны металлический профиль надевается на раму с помощью специально предусмотренных скоб (на раме стеклопакета). Этап подготовительных работ – высверливания отверстий – показан на рис. 2.41.

Следующий шаг – с помощью молотка и шурупов (3,5x70 мм) раму фиксируют к несущим конструкциям лоджии – по ее периметру, используя ранее сделанные отверстия. Этот шаг показан на рис. 2.42.

Как альтернативный вариант на данном этапе можно применить специальный шуруповерт, и прикрепить раму к несущим конструкциям лоджии закручиванием шурупов/саморезов в предварительно установленные пистоны.

Вид на закрепленную раму изнутри комнаты показан на рис. 2.43.

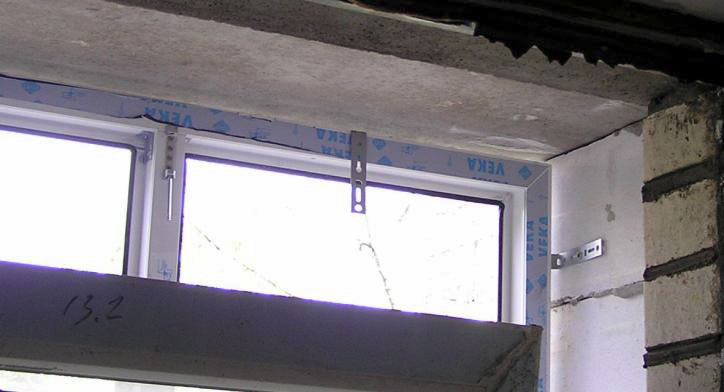

Рис. 2.43. Вид на закрепленную раму со стороны комнаты

После того как рамы будут установлены, пазы между рамой и стенами (потолочной плитой) заделывают монтажной пеной (рис. 2.44). Это делается для дополнительной тепло– и звукоизоляции.

Места обработки пеной потом закрываются пластиковыми панелями – радующими глаз.

В итоге, промежуточный вид на данном этапе – с двумя рамами на одной лоджии представлен на рис. 2.45.

Рис. 2.44. Заделывание пазов с помощью шприца и баллона с монтажной пеной

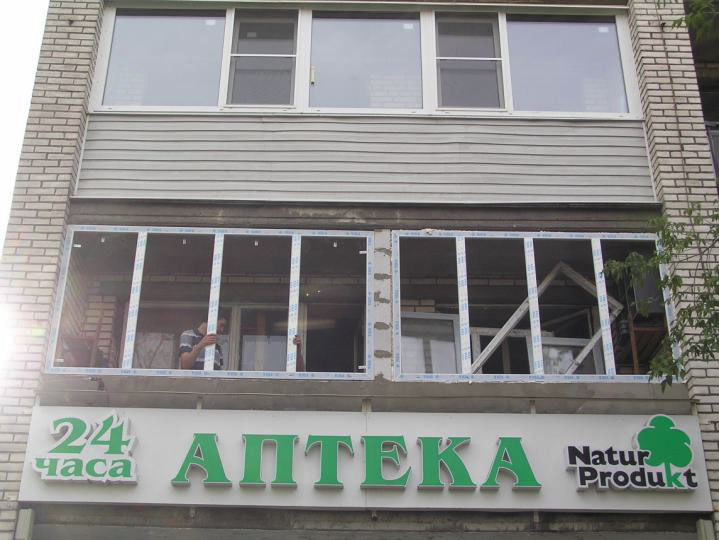

Рис. 2.45. Вид с улицы на установленные рамы (без стеклопакетов)

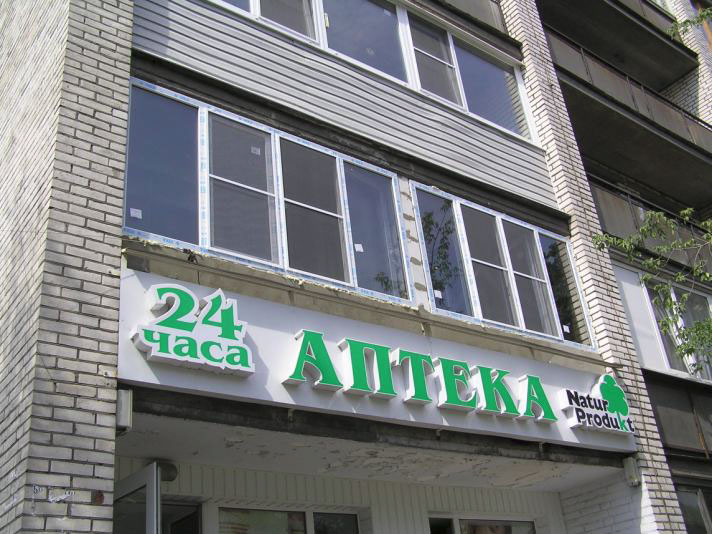

Рис. 2.46. Окончательный вид с улицы на лоджию с установленными рамами и стеклопакетами

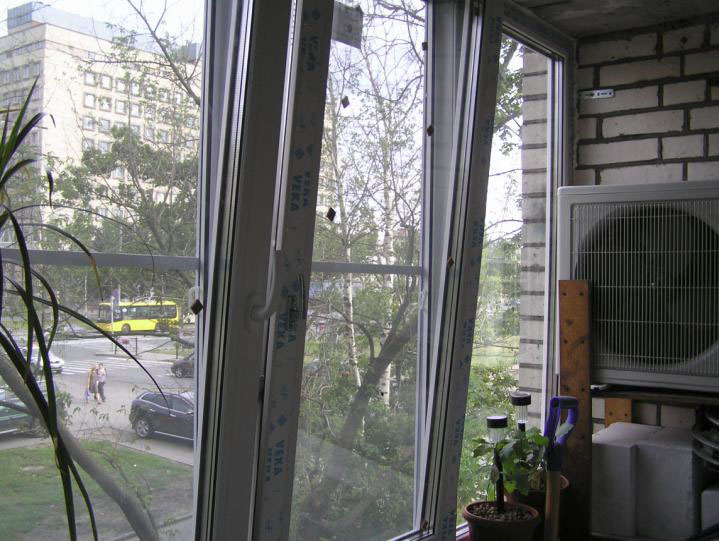

Рис. 2.47. Окончательный вид из квартиры на окна лоджии с установленными рамами и стеклопакетами

Далее идет установка стеклопакетов (и сеток против насекомых) в рамы; операция занимает едва ли 15 минут для всех 8-ми окон (причем 4 из них – открывающиеся). Большую часть времени на данном этапе тратят на установку креплений-держателей к сеткам. Окончательный вид лоджии с установленными рамами и стеклопакетами представлен на рис. 2.46 (с улицы) и рис. 2.47 (из комнаты).
