В помещениях соединения и ответвления проводов при всех видах электропроводок выполняются в соединительных и ответвительных коробках. Жилы заземляющих и нулевых защитных проводов соединяются между собой посредством сварки. Присоединение этих проводников к электроприборам, подлежащим заземлению или занулению, выполняется болтовыми соединениями.

Металлические корпуса электроплит (стационарных) зануляются, для чего от квартирного щитка прокладывается отдельный проводник сечением, равным сечению фазного провода, и присоединяется к нулевому защитному проводнику питающей сети перед счетчиком. В проводниках, обеспечивающих защитное заземление или зануление, не должно быть предохранителей и выключателей. В противном

случае при срабатывании защиты все приборы, включенные в данную линию, окажутся под опасным потенциалом сети.

Таковы основные положения, на которые следует опираться при составлении плана электропроводки квартиры.

3.1.3. Рекомендации по производству работ

Рекомендую единовременно поменять проводку во всей квартире. Это же касается и загородного дома, если вам необходимо проводить ремонтные работы и там. Имеет смысл заранее рассчитать расходы, приобрести все необходимые материалы (высокого качества, ибо экономия на электропроводке чревата опасностью) и не разделять помещение на более и менее важные зоны. Это правило связано с тем, что проводка, как, впрочем, и любая система, не любит периодического и частого вмешательства, которое неизбежно связано с множеством соединений и непрофессиональных «вставок».

Далее важно точно определить (составить план), где в квартире будут располагаться все электроприборы, выключатели, розетки, и добиться того, чтобы одна электролиния не питала электроприборы, общая потребляемая мощность которых составляет больше 4–5 кВт. Для этого нужно рассчитать реальную электроэнергию, потребляемую ими. Это замечание очень важное, поскольку, обнаружив ошибку уже после прокладки электропроводки, исправить ее так просто не получится.

Выбор места размещения распределительного электрощита и его сборка-подключение являются следующими этапами работ.

В старых домах и постройках электрощиты устанавливались непосредственно в квартире (недалеко от входа). С 1978 года электрощитки в новых домах были выведены на лестничные клетки.

Внешний вид электрощита в коридоре на лестничной клетке показан на рис. 3.6.На рис. 3.7 представлен внешний вид электрощита в квартире.

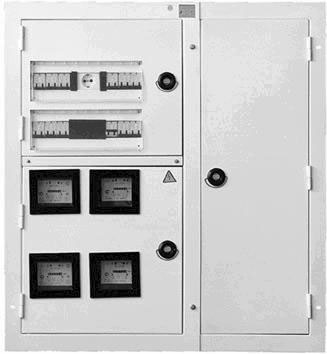

Рис. 3.6. Вид на электрощит в коридоре на лестничной клетке

Рис. 3.7. Электрощиток в квартире

На рис. 3.8–3.10 представлен внешний вид современных электросчетчиков с раздельным контролем потребления энергии (день/ночь). Такие счетчики сегодня являются наиболее востребованными для экономии электроэнергии и опосредованной экономии ваших материальных средств.

Рис. 3.8. Электросчетчик с ЖКИ

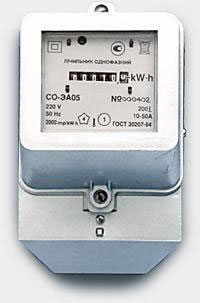

Рис. 3.9. Электросчетчик с механическим циферблатом

Рис. 3.10. Электросчетчик с ЖКИ Ц32706

Внимание, важно! Электрощит никогда

не размещают в санитарной зоне (ванная комната, санузел), а также рядом (на расстоянии менее полуметра) с трубами и отопительными приборами. Определив место распределительного электрощита, можно приступать к его сборке, предварительно подготовив одножильный провод (для соединений), а также обжимаемые наконечники с изоляционными трубками, если приходится использовать многожильный гибкий провод (вместо наконечников специалисты-электрики опаивают провода).

На рис. 3.11 показано как правильно опаять проводники перед подключением к контактам автоматов защиты и клеммам.

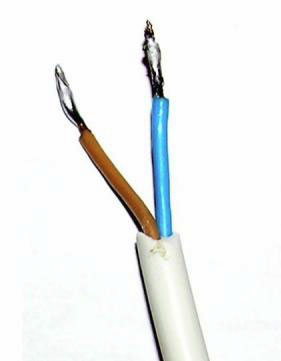

Рис. 3.11. Опаянные концы электрических проводов перед подключением

Внимание, важно! Старайтесь не устанавливать электрощит на уровне головы взрослого человека в узких (шириной менее 1 м) коридорах (что практикуют монтажники в некоторых новых домах в Петербурге); об такой щит вы еще не раз ударитесь, особенно в темноте.

Автоматические выключатели устанавливают в верхней части щита (см. рис. 3.5), а нулевая и заземляющая шины должны находиться в нижней. Особое внимание уделяют подключению линий электрической «нагрузки»; она осуществляется с обязательным соблюдением «цветового правила»: фазный провод окрашен в любой цвет, кроме синего (ему соответствует «ноль» – безопасный проводник) и желто-зеленого (используется для заземляющей линии).

Затем, собрав щит, рекомендую сделать из бумаги обозначения – какой линии соответствует каждый выключатель. Самодельные бирки удобно подвесить с помощью хомута или лески на каждый выключатель-автомат (это полезно для будущих ремонтных работ, в том числе в отсутствие хозяина или электромонтажника).

3.1.4. Разделение квартирной электросети на группы

Вся квартирная электросеть разделяется на несколько частей (групп) (см. рис. 3.1). Для каждой группы – розетки, осветительные приборы, иные устройства – потребители электроэнергии (водонагреватель, стиральная и посудомоечная машины) – для надежности и электробезопасности необходимо подготовить специальные кабели с различным сечением.

В стандартных квартирах для розеток используют кабель 3x2,5 мм2, для осветительных приборов – 3x1,5 мм2 и т. д.).

После этого (до подключения напряжения) приступают к монтажу электропроводки: в пластиковом кабельном канале, в ПВХ-трубах (для наливного пола и негорючих потолков), а также в штробах (для прокладки кабеля в стенах).

На рис. 3.12 показан плинтусный кабельный канал (кабель-канал). На рис. 3.13 представлены ПВХ-трубы.

Рис. 3.12. Внешний вид кабель-канала для электропроводки

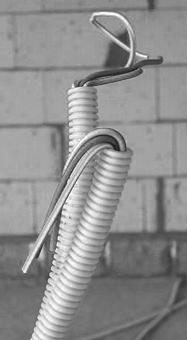

Рис. 3.13. Проводка кабеля в ПВХ-трубах

При работе с новой электропроводкой нужно иметь в виду еще несколько нюансов. Электрические провода в гофрированной трубе, «упрятанные» в стену, впоследствии заменить практически невозможно.

Разветвительные коробки (рис. 3.14) в местах соединения электропроводки обеспечивают легкий и простой доступ к нужным электропроводам и легко скрываются под отделкой стен.
