На рис. 3.15, 3.16 представлена иллюстрация правильного и безопасного подключения проводов в клеммной коробке.

На рис. 3.17 показана скрутка многожильных проводов «ручным» способом.

Рис. 3.14. Вид на разветвительную коробку

Рис. 3.15. Электрические провода с клеммами в распределительной коробке

Рис. 3.16.

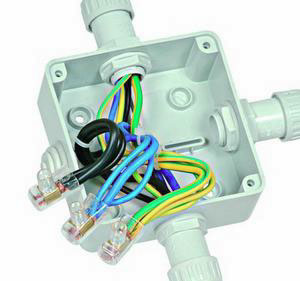

Иллюстрация правильного и безопасного подключения проводов в распределительной коробке

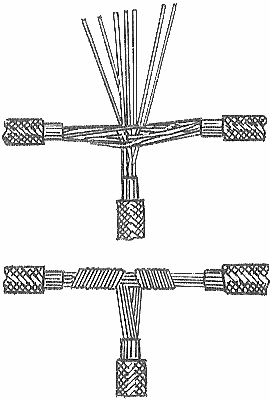

Рис. 3.17. Скрутка многожильных проводов «ручным» способом

Таким способом для надежного соединения в электрических цепях с напряжением 220 В можно пользоваться только тогда, когда в наличии нет более современных и удобных клеммников (рис. 3.18—3.26).

Рис. 3.18. Клеммник УХЛ-3

Рис. 3.19. Клеммник для двухпроводного кабеля в форме квадрата

Рис. 3.20. Однополюсные клеммники без винта

Рис. 3.21. Однополюсный клеммник с винтовой фиксацией провода

Рис. 3.22. Клеммник для трехпроводного электрического кабеля

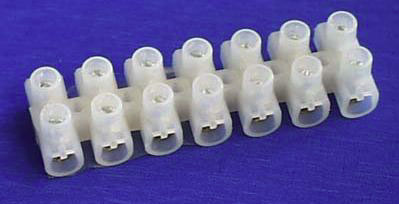

Рис. 3.23. Линейка из семи клеммников (винтовая фиксация проводов)

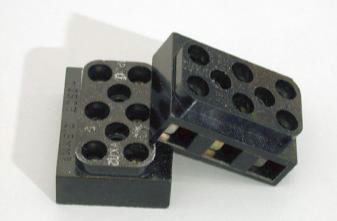

Рис. 3.24. Многопроводный клеммник с пластиковым фиксатором

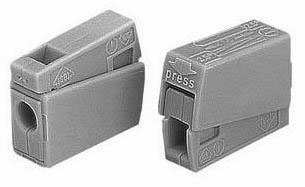

Рис. 3.25. Клеммник с автоматическим пластиковым обжимом

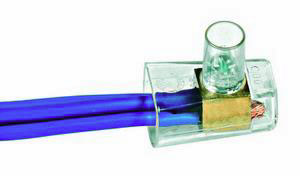

Рис. 3.26. Другой вариант клеммника с пластиковым обжимом-фиксатором

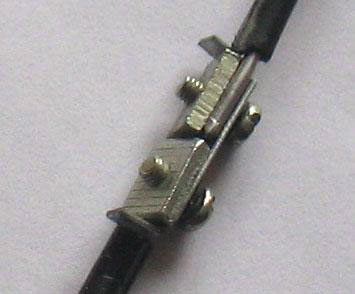

Рис. 3.27. Крепение с помощью металлических пластин

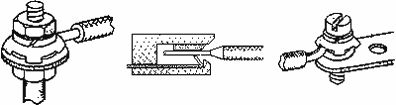

Рис. 3.28. Крепление на винт с помощью шайб и гаек

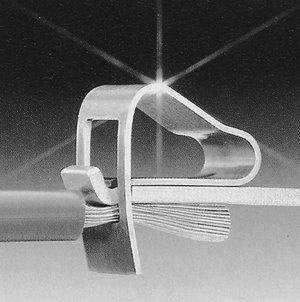

Рис. 3.29. Фиксатор в виде скобы

Рис. 3.30. Одиночный изолированный пластмассовый фиксатор с винтом

Другие

способы крепления с помощью различных обжимов представлены на рис. 3.27—3.30.

Внимание, важно! Меняя электропроводку, необходимо соблюдать несложные правила: не использовать провода с алюминиевыми жилами (они очень ломкие, хотя и дешевые; кроме того, уже известно, что окисление алюминия способствует возгоранию), не прокладывать одновременно в штробе силовую и слаботочную сети, и не допускать «сквозные» проходы кабеля через стены без применения пластиковых втулок.

3.2. Типология электрических проводов

Для монтажа внутренней электропроводки в домах используются медные двух-, трех– и многожильные провода с многослойной изоляцией. Основным конструктивным элементом провода является металлическая жила.

Медные провода для монтажа внутренней электропроводки (рис. 3.31) разделяются на:

плоские двух– и трехжильные провода в двойной изоляции с монолитной жилой для монтажа под штукатурку, в кабель-каналах и под элементами декора;

круглые трехжильные провода в тройной изоляции с монолитной жилой для монтажа в песчано-цементной стяжке пола и в трубах под землей;

круглые пятижильные провода в тройной изоляции с монолитной жилой;

круглые трех– и пятижильные провода в двойной изоляции с составной жилой для монтажа в гипсокартонных системах (особо гибкий);

круглые трехжильные провода в двойной резиновой изоляции с составной жилой (очень гибкий); применяется прежде всего для изготовления шнуров, соединяющих электроприборы (электроинструменты) с сетевой вилкой.

Рис. 3.31. Трехжильные медные провода в двойной изоляции (слева) и в ПВХ-трубах (справа)

Способность проводить электрический ток у различных материалов не одинакова, она характеризуется проводимостью. Чем выше проводимость материала, тем меньше энергии (как правило, в виде тепла) теряет электрический ток, протекая по нему. В зависимости от величины проводимости все известные вещества делятся на проводники, полупроводники и диэлектрики. Причем диэлектрики электрический ток не проводят вовсе, поэтому используются в качестве изоляторов. Наилучшими проводниками электротока являются металлы, причем рекордно высокую проводимость имеют благородные металлы – золото и серебро.

3.2.1. Провода и их разновидности

Основным конструктивным элементом любого провода является металлическая жила (рис. 3.31). Она может быть монолитной или состоять из множества тонких скрученных в жгут проволочек (составная жила). Важнейшим параметром провода является сечение его жилы (площадь ее торца), которое измеряется в квадратных миллиметрах (иногда говорят – в квадратах). Провода, имеющие составную жилу, более гибкие, чем те, у которых жила монолитная. Жилы проводов, использующихся для устройства внутренних электропроводок в зданиях и сооружениях, могут быть медными или алюминиевыми. Причем медные провода более технологичны, так как проводимость меди в полтора раза выше, чем алюминия, следовательно, они могут быть тоньше. Кроме того, медная проволока более устойчива к коррозии и не такая ломкая при повторных изгибах, как алюминиевая.

Для изоляции электрического тока, протекающего по металлической жиле провода, используются диэлектрические покрытия. В свое время, лет пятьдесят тому назад и раньше, практически все провода имели изоляцию из резины, поскольку она действительно очень хороший диэлектрик. Со временем химическая промышленность предложила новые материалы, имеющие достаточно высокие диэлектрические свойства и вместе с тем более прочные и дешевые. Это эластичные пластмассы, такие, например, как поливинилхлорид, которые в настоящее время тоже очень широко применяются для формирования изолирующих оболочек проводов различных конструкций.
