Изменение ИК-света вызывает движение, как человека, так и любых нагретых объектов (животные, поток теплого воздуха). У датчиков присутствия более высокая чувствительность по сравнению с датчиками движения, поэтому у них значительно больше ложных срабатываний.

Настройка чувствительности датчика из-за колебания температуры и условий среды может носить сезонный характер, для этого требуется терпение и время.

Для обнаружения идущего человека подойдут относительно недорогие модели, в то время как для обнаружения присутствия человека (движения рук, жестикуляция, покачивание головы и другие движения с малой динамикой, обычно совершаемые человеком, когда он стоит или сидит) лучше выбрать датчик с встроенным микропроцессором. Микропроцессор в зависимости от температуры настраивает чувствительность датчика (и запоминает состояние настроек), и в дальнейшем автоматически подстраивает ее в зависимости от интенсивности движений объекта (контролируемой зоны).

3.5.10. Монтаж и подключение клавишных выключателей освещения

В быту наиболее популярны клавишные выключатели освещения, предназначенные для скрытой проводки и встраиваемые в стену (рис. 3.71).

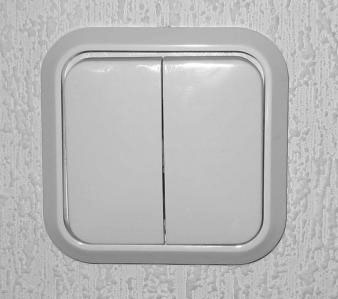

Рис. 3.71. Внешний вид установленного в стене клавишного выключателя освещения

Для монтажа в стену и подключения электрических проводов такой выключатель следует предварительно разобрать на составляющие и затем только устанавливать в стену.

Двухклавишный выключатель, если его разложить на составляющие части и рассмотреть подробно, представлен на рис. 3.72.

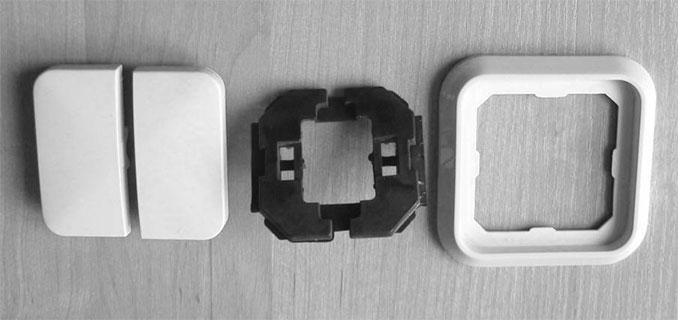

Рис. 3.72. Части двухклавишного выключателя

Внимание, важно! Перед началом работ по установке или демонтажу электрического выключателя освещения необходимо предпринять меры по обесточиванию участка электричекой цепи; это можно без труда сделать, отключив подачу напряжения на конкретный контур в электрическом шкафу (щитке) – в пределах вашей квартиры. Эти вопросы были рассмотрены в разд. 3.1 этой главы.

Промежуточный этап установки представлен на рис. 3.73.

Затем четырьмя саморезами, сообразно отверстиям – к стене крепится подложка выключателя (рис. 3.74).

После того как электропроводка подключена, корпус выключателя «утоплен» в штатную пластиковую коробку (в стену) и подложка выключателя надежно закреплена, ставят декоративную планку, закрывающую саморезы (рис. 3.75).

На рис. 3.76 представлен вид выключателя с одной установленной клавишей (установка клавиш – это следующий и завершающий этап работ по подключению и монтажу выключателей освещения для скрытой проводки).

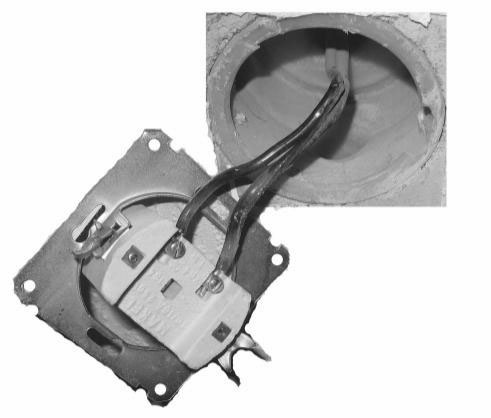

Рис. 3.73. Выключатель с подсоединенными электрическими проводами перед установкой на штатное место – в стену

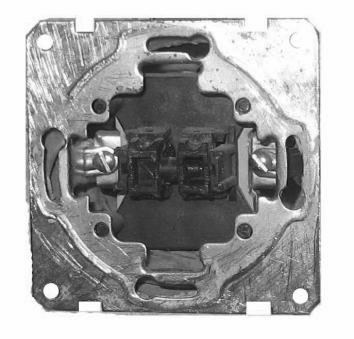

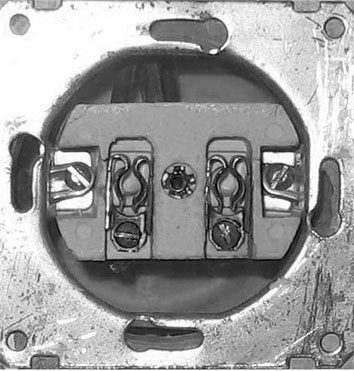

Рис. 3.74. Подложку и выключатель надо закрепить к стене

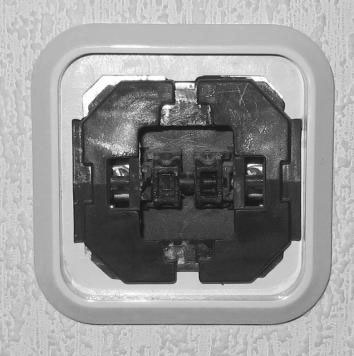

Рис. 3.75. Выключатель с установленной декоративной планкой

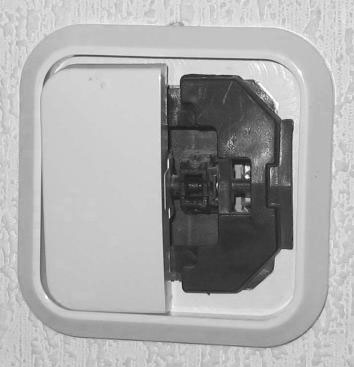

Рис. 3.76. Выключатель с одной установленной клавишей

Монтаж выключателей для открытой проводки в части безопасности и подключения проводников производят аналогичным образом. Корпус выключателя устанавливают непосредственно к основанию (стены, пола, подоконника или иной поверхности). Не исключена установка выключателей для открытой проводки на дин-рейку для выключателей-автоматов (рис. 3.77) в тех случаях, когда иначе их закрепить невозможно.

Рис. 3.77. Дин-рейка для крепления выключателей-автоматов

3.6. Монтаж и подключение электрических розеток

Электрические розетки подключаются и монтируются по аналогии с электрическими выключателями освещения (см. ранее).

На рис. 3.78 представлен вид на подключенную с помощью электрических проводов двухконтактную розетку для скрытой проводки перед ее установкой на штатное место – в стену.

Следующим шагом розетку устанавливают в стеновую нишу и надежно закрепляют саморезами. Этот шаг проиллюстрирован на рис. 3.79.

Рис. 3.78. Розетка для скрытой проводки с подключенными проводами

Рис. 3.79. Крепление розетки в стене

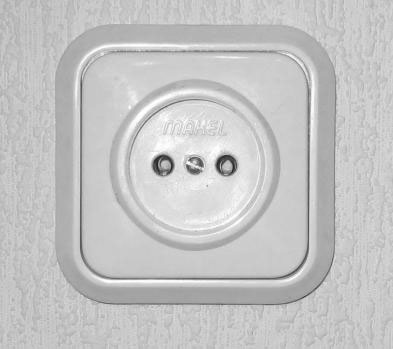

Рис. 3.80. Розетка для скрытой проводки, установленная в стене

После этого на розетку устанавливают защитные изолирующие панели и монтаж заканчивают (рис. 3.80).

Монтаж электрических розеток для открытой проводки производят аналогичным образом. Особое внимание необходимо уделить предварительной подготовке электрических проводов – перед фиксацией их с помощью шайб, гаек и зажимов – к контактным площадкам выключателей и розеток; этому-то и посвящен следующий раздел.

3.7. Подготовка электрических проводов перед подключением – для надежного контакта

Для крепления (жесткой фиксации с надежным механическим контактом) электрических проводов к выключателям и розеткам используют специальные клеммы (рис. 3.81 и 3.82).

Рис. 3.81. Круглые клеммы под винт

Рис. 3.82. Вилкообразные клеммы под винт

Не забудьте, что клеммы (контакты) следует заизолировать.

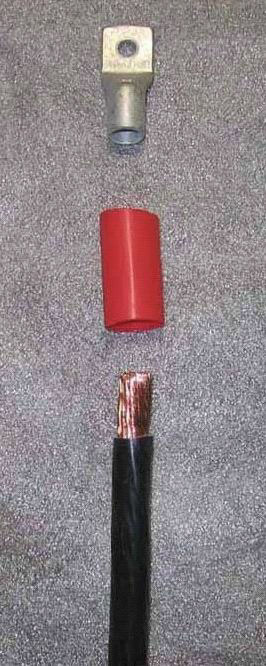

На рис. 3.83 показаны правильный и неправильный способы изоляции обжимаемых клемм (контактов).

Рис. 3.83. Как правильно (слева) и неправильно (справа) обжимать и изолировать клеммы полихлорвиниловой трубкой

Рис. 3.84. Инструмент для обжима клемм и контактов

Непосредственно обжим удобно проводить с помощью специального инструмента, показанного на рис. 3.84.
