Практическое применение
Практическое применение данных рекомендаций в самодельных конструкциях охраны и контроля универсально и разнообразно. Теперь не надо затрачивать время и усилия на самостоятельный монтаж радиоэлементов охранного датчика движения, если в ваших запасах оказался один из них.
Внимание, важно! Учитывая особенность работы рассмотренных датчиков – разрыв шлейфа охраны при нарушении зоны контроля, для увеличения зоны контроля (в многокомнатных домах, больших помещениях, площадях) применяют несколько ДД, включая их шлейфы (ШС) охраны в последовательную цепь. Разрыв цепи хотя бы в одном месте приведет к срабатыванию сигнализации.
Одним из вариантов практического применения является подключение ДД к сигнализации
3.5.6. Датчики движения LX-19B и LX-2000
В продаже имеются инфракрасные датчики движения, по форме адаптированные к настенным выключателям света для скрытой проводки (рис. 3.62) LX-19B и LX-2000 (рис. 3.63) производства китайской фирмы Litarc Lighting & Electronic Ltd.

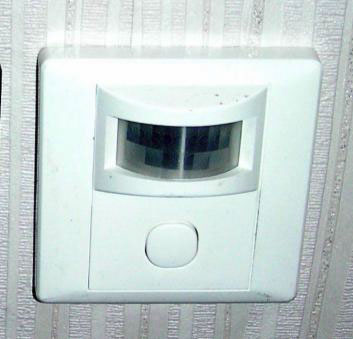

Рис. 3.62. Бытовой выключатель света – датчик движения LX-19B

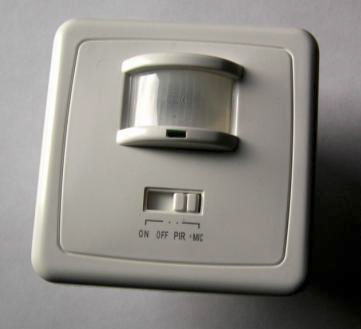

Рис. 3.63. Бытовой выключатель света – датчик движения LX-2000
Краткие технические характеристики выключателя настенного LX-19B
• угол обзора 120°;
• дальность обнаружения 9 м;
• рабочая нагрузка 600 Вт;
• время задержки срабатывания 4—420 с;
• освещенность 10—2000 лк;
• высота установки от пола 1–1,6 м;
• питание ~220–240 В частотой 50–60 Гц;
• трехпроводное подключение рабочей нагрузки (схема включения представлена на рис. 3.64).
Рис. 3.64. Электрическая схема включения датчика движения LX-19B (SEN-1)
Датчик движения LX-19B (SEN-1) имеет огромную популярность и широко применяется, однако у него все же есть некоторые недостатки, которые можно исправить с помощью несложной доработки.
Кнопка включения (с фиксацией) на передней панели имеет два положения (нажата – «включено» или отжата – «выключено»). При выключенном состоянии устройство не потребляет ток и не реагирует на изменение теплового поля (выключено полностью). Во включенном состоянии датчик реагирует на движение при соответствующей освещенности объекта (в пределах 9 м), включая таймер задержки выключения света; оба параметра регулируются переменными резисторами в SMD-исполнении (для поверхностного монтажа – в миниатюрных корпусах), выведенными на панель под крышкой. При соответствующих установках с помощью этих регуляторов чувствительности устройства – при движении в зоне ответственности датчика свет включается и горит в течении 4– 420 сек (в соответствии с параметрами устройства).
Многие, как впрочем и автор этой книги, используют данный датчик в качестве сетевого выключателя света для бра (рядом с которым удобно почитать, прилечь, посмотреть телевизор). Выясняется, что при чтении пользоваться таким устройством практически неудобно; здесь обнаруживается один из недостатков устройства – время задержки выключения (максимальное значение чуть больше 5 минут) недостаточно.
Поскольку при чтении человек, как правило, не совершает резких движений, сидит (лежит) в зоне ответственности датчика движения неподвижно, то выключатель по истечении времени задержки встроенного таймера – отключатся. Поскольку кнопки «ручного управления» (принудительного включения света) устройство не имеет, приходится совершать принудительные движения рукой, отвлекаясь от книги.
Чтобы увеличить время задержки выключения потребуется вскрыть корпус устройства с тыльной стороны, открутив 2

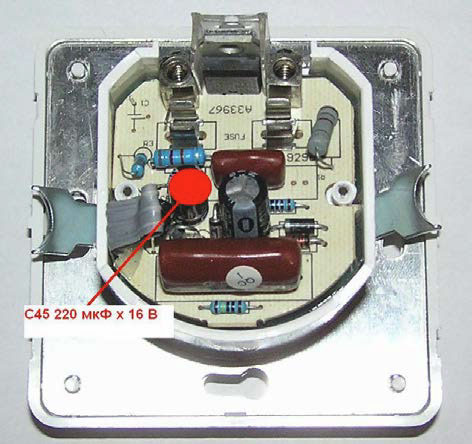

крепежных самореза, и заменить оксидный времязадающий конденсатор (обозначенный С45) на печатной плате, установив новый емкостью 6800 мкФ на рабочее напряжение 16 В (вместо 220 мкФ на 16 В). Как это сделать – показано на рис. 3.65.Рис. 3.65. Конденсатор С45 в датчике движения, подлежащий замене
Для замены подходит любой оксидный конденсатор с указанными ранее параметрами, к примеру фирмы ESP.
Найти этот конденсатор на печатной плате (в выключателе две печатных платы, расположенных одна под другой) не сложно. Кроме деталей в SMD-исполнении только 2 оксидных конденсатора «возвышаются» в монтаже; один из них – фильтр по питанию. После рекомендуемой замены максимальная выдержка времени составит не менее 22 мин, что вполне позволяет разрешить возникшую неприятность; за 22 минуты человек хотя бы раз обязательно сдвинется с места (совершит какое-то движение), что наверняка будет зафиксировано пироэлектрическим детектором – датчиком движения, и отсчет выдержки времени начнется заново. Читать или смотреть телетрансляцию станет намного комфортнее. Для дополнительных сведений в части понимания принципа работы описанного устройства, возможно, пригодится электрическая схема бытового датчика движения, описанная в [3]. На ней заменяемый конденсатор в узле встроенного таймера имеет обозначение С14.
Краткие технические характеристики датчика LX-2000
Датчик LX-2000, как более современная (относительно описанного выше) и многофункциональная типовая модель, имеет один встроенный датчик контроля движения (максимальная чувствительность – расстояние детектирования до 12 м, регулируется), датчик контроля освещенности и высокочувствительный (сила звука 30 дБ) датчик контроля звука, реализованный на электретном микрофоне.
Другие параметры тоже впечатляют:
• максимальный угол обзора (детектирования) 140o;
• диапазон рабочих температур от -20 oС до +40 oС;
• встроенный таймер (регулируемое время задержки выключения света) 5—540 сек;
• максимальная мощность подключаемой нагрузки до 500 Вт;
• потребляемая мощность (электроники датчика) 0,45 Вт;
• удобная регулировка на передней панели.
В дополнение ко всему LX-2000 подключается в электрическую цепь 220 В 50 Гц последовательно с лампой освещения, т. е. имеет только 2 контакта; это очень удобно. Электрическая схема включения представлена на рис. 3.66.
На рис. 3.67 показан внешний вид датчика LX-2000 со снятой передней панелью – для доступа к элементам настройки (регуляторам управления).

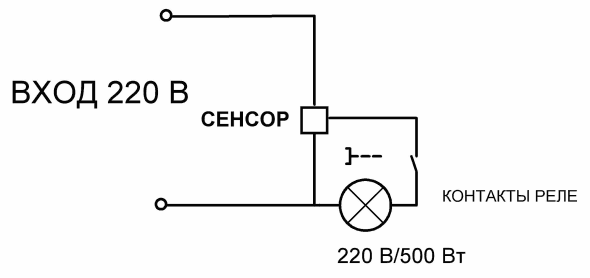

Рис. 3.66. Электрическая схема включения LX-2000

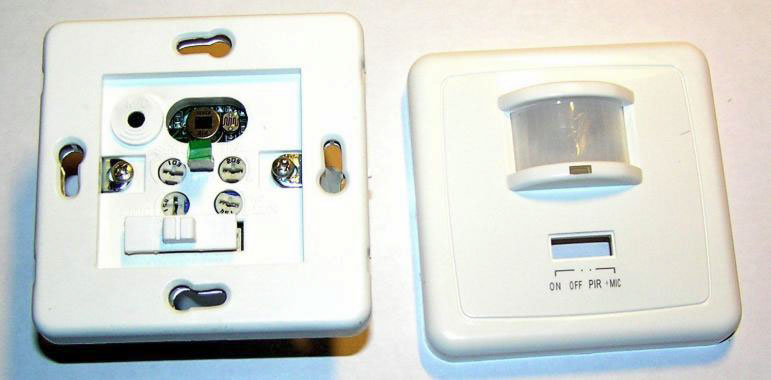

Рис. 3.67. Вид датчика LX-2000 со снятой передней панелью – для доступа к элементам настройки
Это многофункциональное устройство электронного датчика движения (сенсора) предназначено для экономного использования электроэнергии при освещении внутреннего пространства помещений (квартиры, офисы, комнаты, лестничные площадки). Датчик движения автоматически включит свет при появлении в зоне его действия движущихся тепловых объектов (человек, животное), а также автоматически выключит его через определенное время (в соответствии с настройкой) при отсутствии движения объектов в зоне контроля. В корпусе сенсора встроен датчик освещенности, который автоматически определяет смену дня и ночи (изменение освещенности помещения). Встроенный регулируемый высокочастотный датчик звука позволяет включать и выключать освещение. Электронный сенсор также может быть использован как датчик контроля движения в системах охранной сигнализации помещений.
