Для устройств, источники питания которых имеют шнуры с двухполюсной вилкой (такие еще встречаются), эти проблемы также актуальны. Источники питания зачастую имеют сетевой фильтр, но с конденсаторами малой емкости (следовательно, ток короткого замыкания достаточно мал).

Весьма опасны сетевые шнуры устройств с двухполюсной вилкой, которыми подключаются источники питания с трехполюсным разъемом. Домашние пользователи, подключающие свои устройства в бытовые розетки, могут столкнуться с проблемами из-за отсутствия заземления.

Далеко не в каждой квартире сегодня установлены «евророзетки» с надежным заземлением. Еще меньше процент безопасных силовых подключений в старом фонде сельских домов.

Локально проблемы

заземления решает применение сетевых фильтров типа Pilot и им подобных (рис. 3.46).

Электрическая схема фильтра представлена на рис. 3.39.

Питание от одного ФП всех устройств, соединяемых интерфейсами, решает проблему разности потенциалов. Еще лучше, когда ФП включен в розетку с заземлением. Однако заземляющие контакты розеток могут иметь плохой контакт вследствие слабой (изменяющейся со временем эксплуатации) упругости или заусениц в пластмассовом кожухе.

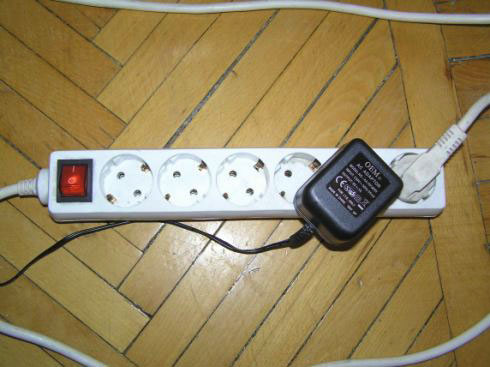

Рис. 3.46. Промышленный сетевой фильтр по питанию (ФП) Pilot

Кроме того, эти контакты не любят частого вынимания и вставки вилок, поэтому обратите внимание:

обесточивание оборудования по окончании работы лучше выполнять выключателем питания фильтра (предварительно выключив устройства);

рекомендуется отключать питание при подключении и отключении соединительных кабелей.

Почему? Небольшая разность потенциалов, которая практически исчезнет при соединении (электрическом контакте) устройств общими проводами интерфейсов, может «пробить» входные и выходные цепи сигнальных линий, если в момент присоединения разъема контакты общего провода соединятся позже сигнальных.

Внимание, пример! Пользователю ПК «В» время от времени требовалось включать сканер, который имел адаптер питания, подключаемый к сети 220 В. Чтобы не «втыкать» постоянно кабели в разъем (USB) и разъем питания, «В» соединил штатным кабелем USB разъемы сканера и системного блока и подключил сетевой адаптер к напряжению 220 В (между прочим, через фильтр по питанию). Выход сетевого адаптера оставил свободным и при необходимости вставлял разъем на проводе сетевого адаптера в гнездо, предназначенное для питания сканера. Это продолжалось 2 месяца. В один из дней при очередном некорректном включении сканер вышел из строя.

Такая же ситуация может возникнуть (и возникает!) при включении на подзарядку сотовых телефонов.

К помехам, вызванным разностью потенциалов общих проводов схем (корпусов) устройств, наиболее чувствительны параллельные порты. У последовательных портов и разъемов бытовой техники зона чувствительности к статике ниже (пороги ±3 В), еще меньшую чувствительность имеют интерфейсы локальных сетей, где обычно имеется гальваническая развязка сигнальных цепей от общего провода с допустимым напряжением изоляции порядка 100 В.

3.4.2. Заземление удаленных устройств

Проблема заземления устройств, разнесенных территориально, обостряется. Если разводка питания и заземления выполнена двухпроводным кабелем (см. рис. 3.42), разность потенциалов, обусловленная падением напряжения на заземляющих проводах, будет особенно ощутимой. В ряде случаев практикуется прокладка отдельного кабеля (с большим сечением проводника) или шины для цепи заземления. Однако разводка заземления отдельным кабелем не всегда удобна и часто неэффективна с точки зрения защиты от помех, поскольку при этом могут образовываться замкнутые контуры с широким охватываемым пространством – своеобразные антенны.

Поэтому разводку питания к удаленным устройствам целесообразно выполнять

трехпроводным кабелем, один из проводов которого используется для защитного заземления. Тогда древовидная схема заземления получается естественным образом (рис. 3.47), защитный провод в корневой части этого дерева заземляют или «зануляют».

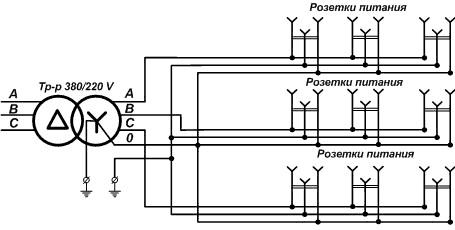

Рис. 3.47. Правильная схема заземления

Дополнительные проблемы при разводке электропитания для компьютеров обусловлены динамической нелинейностью входной цепи бестрансформаторных источников питания (современны и применяются повсеместно). Традиционные электросети рассчитаны на более или менее линейную нагрузку.

В домах с современной планировкой разводка электрического питания производится согласно схеме, представленной на рис. 3.1.

Несколько практических рекомендаций по заземлению

Ни в коем случае не пытайтесь заземлиться на батарею отопления.

Аккуратно проведите заземление проводом большого сечения от электрического щита на лестничной площадке к себе в квартиру. Не забывайте о технике безопасности.

Техника безопасности

Все бытовые устройства должны быть надежно заземлены (пример надежного заземления представлен на рис. 3.48).

Заземление должно быть выполнено для всех розеток (не частично и не выборочно, как это бывает при ремонте).

Запрещается соединять клемму заземления розетки или прибора с рабочим нулевым проводом сети.

Рекомендуется отключать питание при подключении и отключении соединительных кабелей различных бытовых устройств.

Если различные устройства соединяют с помощью кабелей (к примеру, в компьютерную сеть), необходимо их подключить к общему удлинителю, имеющему клеммы заземления.

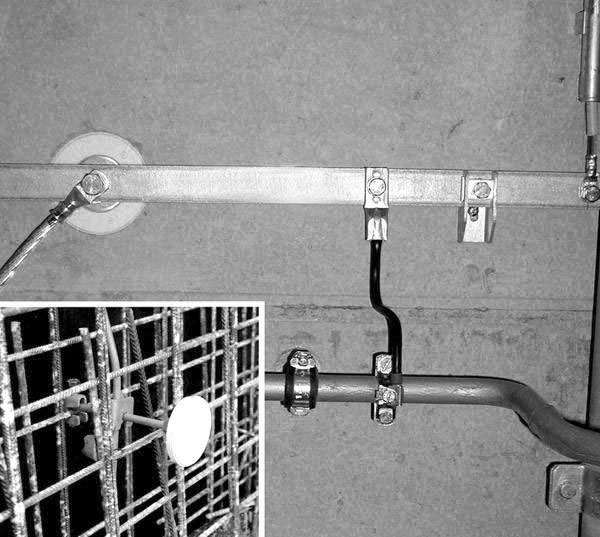

Рис. 3.48. Пример надежного заземления

Соблюдение этих несложных правил спасет вам жизнь, сохранит здоровье и радость общения со своими близкими.

3.5. Подключение, монтаж и замена электрических выключателей света

В этом разделе рассмотрим особенности работы и подключения «умных» выключателей освещения. Не секрет, что даже насыщенные сервисными функциями выключатели не являются идеальными, поэтому всегда есть куда стремиться – в части приложения идей и воплощения в реальность «свежих» электротехнических решений.

3.5.1. Электронные «умные» выключатели освещения

Сегодня очень популярны выключатели света, конструктивно совмещенные с микроволновым сенсором; их устанавливают вместо обычных клавишных выключателей практически везде – от жилых комнат до подсобных помещений и внешнего уличного освещения. Датчики движения, установленные вне дома, позволяют не только выявлять движение на обширной зоне садово-паркового участка или помещения (причем контроль по вертикали исключает возможность «подкрадывания» злоумышленника под датчиком), но и включать свет и отключать его через некоторое, заданное владельцем, время. Тем самым обеспечивается энергосберегающий режим включения внешних светильников и защита от незамеченного появления нежданных гостей. Датчики движения могут управлять не только световыми приборами, но и электромеханическим приводом или системой сигнализации.
