Датчик снабжен трехуровневым светодиодным индикатором срабатывания и регулировкой чувствительности зоны сканирования. Если снять верхнюю крышку корпуса «Орлана», нашему взору откроется печатная плата с элементами (рис. 3.59).

Датчик имеет функцию самоохраны – для этого предусмотрена кнопка SA2, контакты которой замкнуты при нормально закрытой крышке корпуса. Переключатель SA1 отвечает за чувствительность датчика и комбинацию выходных сигналов при срабатывании шлейфа охраны. Подключение производится к клеммнику на плате датчика.

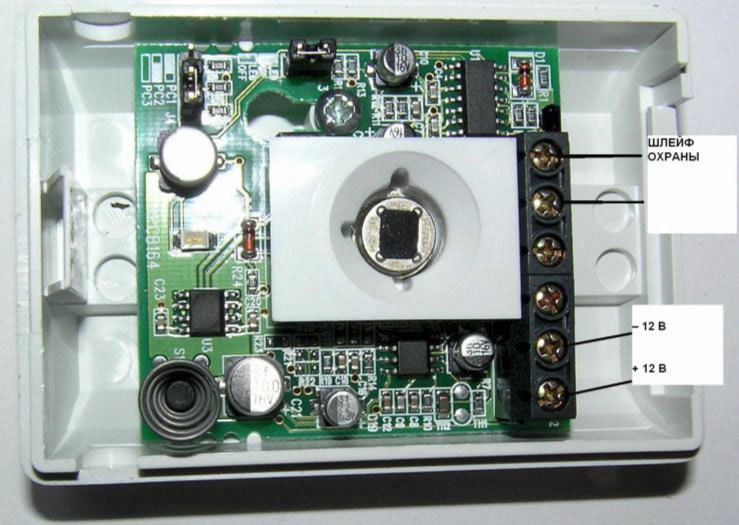

Рис. 3.59. Вид на печатную плату датчика ИО315-1 «Орлан»

Внимание, важно! Несмотря на то, что данный ДД (как и все рассматриваемые в настоящей книге) конструктивно предназначен для работы в составе многофункционального охранного комплекса, его можно использовать и отдельно (в составе соответствующей радиолюбительской конструкции).

Для этого питание подключают к клеммам " – " и "+" 12 В. Шлейф охраны подключают к контактам ШС2. При этом данный шлейф имеет нормально разомкнутое состояние (т. е. между контактами ШС2 имеется большое сопротивление) – если на датчик не подано питание и если (при подключенном питании) в зоне ответственности датчика происходят перемещения (движения). Если питание подключено и никаких движений в зоне датчика нет – состояние ШС2 – замкнутые контакты.

Светодиоды HL1—HL3 (желтый, красный, зеленый) зажигаются по мере срабатывания датчика на перемещение в зоне контроля. Наиболее чувствительная – «желтая» зона (затем «красная» и «зеленая»). Например, на практике желтый светодиод произвольно вспыхивает, когда к датчику кто-либо приближается. Красный загорается (или мигает, при близком приближении человека, зеленый – при активных движениях непосредственно перед датчиком).

Светодиоды могут гореть и одновременно (в частности это происходит при подключении ДД к питанию). Контакты шлейфа охраны ШС2 изменяют свое состояние при любой реакции ДД на перемещения (зажигания светодиода любого цвета свечения).

Благодаря светодиодам с ДД удобно проводить эксперименты, контролировать их работу и настраивать чувствительность.

Чувствительность данного ДД регулируется перестановкой перемычки на печатной плате (может быть высокая и нормальная чувствительность).

Перемычки на переключателе SA1 должны находиться в положении 1–4 —«вкл», 5 – «выкл».

Таким образом, для управления устройством сигнализации с помощью рассмотренного датчика нужно к нему подключить питание и провода к шлейфу ШС2. Ответную часть проводов ШС2 подключают на вход цифрового устройства, воспринимающего сигналы высокого или низкого логического уровня.

Например, между общим проводом и управляющим входом логической КМОП-микросхемы включают контакты ШС2. Между управляющим входом логической КМОП-микросхемы и «+» питания включают постоянный резистор сопротивлением 91 кОм (сопротивление указано примерно и может отличаться на 20 %). Таким образом, пока ДД не сработает, вход микросхемы будет шунтирован контактами ШС2 на общий провод. В случае нарушении зоны контроля ДД контакты ШС2 размыкаются, на управляющем входе оказывается сигнал высокого логического уровня, что приводит к включению сигнализации. При выключении питания датчика (в том числе злоумышленником) шлейф ШС2 снова будет разомкнут, что воспринимается устройством управления, как сигнал «тревога».

Шлейф ШС1 на плате данного датчика имеет постоянно замкнутые контакты (при указанных перемычках переключателя SA1), и в нашем случае интереса не представляет.

Другой охранный датчик ИО409-8 «Фотон-9» (производитель тот же) работает по аналогичному принципу. Внешний вид охранного датчика движения «Фотон-9» представлен на рис. 3.60.

Вид со снятой крышкой корпуса приведен на рис. 3.61.

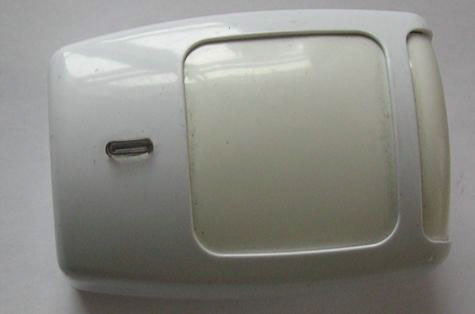

Рис. 3.60. Внешний вид датчика «Фотон-9»

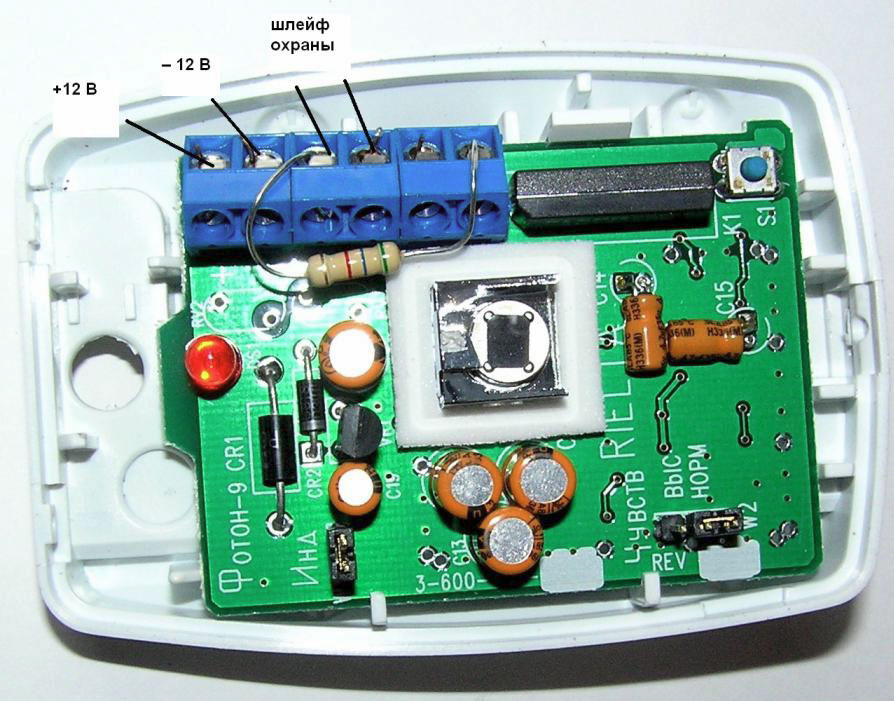

Рис. 3.61. Вид датчика «Фотон-9» со снятой крышкой

Отличие этого датчика от ранее рассмотренного состоит в том, что здесь в качестве индикатора срабатывания имеется только один светодиод (красного цвета свечения), на который возложены те же функции. Изменив положение перемычки на плате, можно повысить чувствительность датчика в разы.

Внимание, важно! Подключение данного ДД несколько отличается от предыдущего варианта. Напряжение питания подсоединяют к тем же контактам на клеммнике платы датчика, а вот охранное (либо исполнительное устройство) включают к шлейфу ШС1. Принцип работы датчика и срабатывание шлейфа на приближение человека в зоне контроля – те же.

Питание на данный ДД подается по аналогии с рассмотренными ранее вариантами, а шлейф охраны подключают к клеммам N и С. Отличительная особенность этого ДД в том, что элементы на схеме выполнены в SMD-исполнении, равно как и индикаторный светодиод (красного цвета свечения).

3.5.5. Особенности работы с датчиками движения

Не каждый знает об особенностях работы датчиков движения. В быту наиболее интересны две из таких особенностей:

• Датчик движения нежелательно фотографировать «в упор». Фотовспышка «ослепляет» пироэлектрический детектор датчика и впоследствии прибор может остаться «слеп» к перемещению людей в зоне своего действия, т. е. вести себя как неисправный. Эту особенность могут использовать злоумышленники, нейтрализующие датчики движения, находящиеся в составе охранных комплексов защиты от несанкционированного проникновения.

• Датчик движения реагирует на перемещение в своей зоне контроля предметов, излучающих тепло. Это могут быть люди и животные. При установке датчика движения на кухне (или в иных помещениях), где также установлена газовая плита, такой датчик может вести себя неадекватно, демонстрируя сбой в работе.

Природный газ излучает тепло (улавливаемое пироэлектрическим детектором датчика движения) и в то же время пламя газовой комфорки колеблется. Таким образом, датчик движения воспринимает горение природного газа, как постоянное перемещение предмета. Эта особенность «заставляет» датчик движения реагировать и (в зависимости от исполнительного устройства) включать устройства нагрузки, например освещение кухни. При использовании на кухне безгазовой электрической плиты ложный эффект срабатывания датчиков движения не наблюдается.

Внимание, важно! Как, не отключая датчик движения, «запретить» ему реагировать на изменение теплового поля в контролируемой зоне?

Для этого надо всего лишь прикрыть рабочую поверхность выключателя на основе пироэлектрического датчика движения каким-либо предметом. Этим предметом с успехом послужит любая (в том числе белого цвета) материя или, например, штора (портьера). Таким простым способом можно «вручную» нейтрализовать датчик движения. Этот способ напоминает нейтрализацию надоедливого попугая, которого может заставить замолчать накинутый на клетку платок (или иная ткань).

Применение данного способа оправдано не только на кухнях, но и в комнатах (и иных интерьерах, где может быть установлен выключатель освещения на основе датчика движения), например, в гостиной.

О ложных срабатываниях

Датчики движения редко дают сбои, связанные с ложными срабатываниями. Однако исключить их совсем нельзя. Чаще всего причиной ложных срабатываний ДД являются насекомые, в частности пауки, плетущие паутину под потолком помещения, в углах – местах расположения пироэлектрических детекторов.

Внимание, важно! Выхода из положения два: скомбинировать датчик движения с другим, например емкостным датчиком, или использовать для монтажа корпусов датчиков движения стойки из каштанового дерева (пауки избегают его), периодически распылять инсектициды вокруг корпусов пироэлектрических детекторов. Кроме того, нежелательно размещать ДД вблизи нагревательных приборов (камин, вентилятор, кондиционер и др.), так как они сами по себе являются источником излучения тепловых сигналов ИК-спектра) – об этом уже говорилось ранее.

Кроме того, близко к ДД нельзя располагать антенны передающих устройств диапазона частот 300–800 МГц и сами передатчики (радиостанции), поскольку при излучении радиочастоты от антенн и работе радиостанций в режиме «передача» датчики движения подвержены ложным срабатываниям.

Как исключить ложное срабатывание охранного устройства на основе ДД?
