К 1.01.1933 г. на вооружении в РККА состояло 34 305-мм гаубиц обр. 1915 г. К 1 ноября 1936 года их было уже 36*.

* Или ошибка в документах, или за счет восстановления негодных систем.

Лафеты 305-мм гаубицы обр. 1915 г. на железнодорожных платформах. Гаубицы этого типа могли перевозиться только по железной дороге в разобранном виде

В Финской войне 305-мм гаубицы обр. 1915 г. не участвовали. Все 30 гаубиц находились в батареях РВГК и к 1.03.1940 г. были в Белорусском ВО.

На 22.06.1941 г. в РККА состояло 34 305-мм гаубицы обр. 1915 г. Организационно они входили в пять отдельных артиллерийских дивизионов особой мощности (ОМ). В каждом дивизионе имелось по три батареи двухорудийного состава (всего 6 гаубиц). Такая организация оставалась до конца войны. Так, к 1 мая 1945 года в пяти отдельных артиллерийских дивизионах по штату должно быть 30 гаубиц, а фактически было 29.

В июле 1941 г. по указанию Верховного Главнокомандующего все дивизионы с 305-мм гаубицами обр. 1915г. были передислоцированы на территорию Южно-Уральского военного округа.

В Великую Отечественную войну автору известно лишь два случая их боевого применения – на Карельском перешейке в 1944 г. и весной 1945 года под Кенингсбергом.

В начале 50-х годов 305-мм гаубицы обр. 1915 г. прошли ремонт и продолжали оставаться на службе, по крайней мере, до конца 50-х годов.

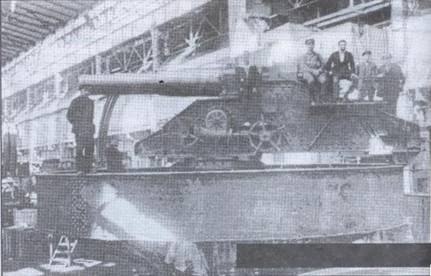

Устройство гаубиц

Ствол состоял из внутренней трубы, двух цилиндров (короткого и длинного), кожуха, казенника, скрепляющего кольца, перекрывающего кольца и диска. Казенник навинчен на казенную часть кожуха (на резьбе).

Затвор поршневой системы Розенберга или системы Обуховского завода. Затвор Розенберга был устроен таким образом, что его можно присоединить к стволу как справа, так и слева. Тормоз отката гидравлический, накатник гидропневматический. Противооткатные устройства собраны в люльке.

Подъемный механизм имел один зубчатый сектор, закрепленный в люльке* Механизма быстрого приведения к углу заряжания нет. Все приводы установки только ручные.

Таблица 30 Данные 305-мм гаубицы обр. 1915 г.

Калибр, мм 304,8

Длина ствола, мм/клб -/20

Крутизна нарезов (у дула), клб 20

Число нарезов 72

Угол ВН -2°; +60°

Угол ГН ±30°

Угол заряжания … -2°

Длина отката, мм:

при 0° 965

при +50° 1016

максимальная 1016

Ширина щита, мм 3410

Толщина щита, мм 10

Вес системы в боевом положении. кг 64 783

Наибольший вес при раздельной возке, кг 19 650

Скорострельность, выстр/мин 1 выстрел в 3 минуты

Время установки орудия, дней (при наличии заранее вырытого котлована) 1,5

Деревянное основание помещалось в вырытом в земле котловане глубиной около 2-х метров.

При перевозке гаубица разбиралась па три части: станок, люльку и ствол. Перевозка осуществлялась только по железной дороге на тележках с узкой (750-мм) колеей. Орудие, доставленное по широкой колее, посредством разборки рельс переводилось на узкую колею и доставлялось прямо к котловану. Снаряды подавались в вагонетках «ПЛ-4» Коломенского завода по два полных выстрела в каждой. На каждую гаубицу положено по штату 300 м узкой колеи и две вагонетки.

Для перегрузки частей гаубицы с железнодорожной платформы с нормальной колеей на платформу узкоколейки снимали один рельс нормальной колеи и между рельсами широкой колеи укладывали 32 метра узкоколейки. Двумя парами домкратов поднимали ствол, железнодорожная платформа с нормальной колеей откатывалась и подкатывалась узкоколейная платформа, на которую опускали ствол. Аналогично перегружались лафет и основание.

Установка системы состояла из восьми операций:

1) Отрыт котлован и уложены брусья.

2) На дно котлована опускается установочное кольцо.

3) опускается установочный круг, а затем – четыре ряда брусьев.

4) На вагонетке подвозится основная часть фундаментной рамы, поднимается домкратами и опускается в котлован.

5) Поверх фундаментной рамы прокладывается рельсовый путь полевой железной дороги для подвозки станка и устанавливаются четыре 3- х метровых домкрата. Станок ставится над котлованом, его поднимают и убирают тележки станка и рельсовый путь. После этого опускают станок на фундаментную раму и сажают его на болты.

6) Сборка ствола с люлькой происходила недалеко от котлована. Тележка с люлькой устанавливалась перед тележкой со стволом, ствол поднимали домкратами до уровня люльки. Тележку ствола убирали, а люльку надвигали на дульную часть ствола.

7) Рельсовый путь прокладывали прямо через станок. Тележку с люлькой и стволом закатывали в станок, а затем рельсовый путь убирали.

8) Убирают домкраты, заканчивают деревянное основание. Устанавливают на место и прикрепляют к станку тумбу с зарядным лотком, [Табл.30]

Таблица 31 Снаряды

Тип снаряда	Вес сна­ряда, кг	Длина,мм/клб	Вес ВВ кг	Взрыва­тель
Фугасный стальной Ф-724	376,7	4,75	78,6	8Г-12
Фугасный чугунный	376,7	3,75	28,2	8Г-12
Фугасная стальная английская гра­ната Ф-724К	344,0	3,82	55,1	Первонача­льно «ДА №17», а за­тем УГТ-2 или РГ-16
Фугасный стальной типа «А»	376.8	4,6	81,8	Французс­кого об­разца
Фугасный сталистого чугуна	376,8	4,0	43,3
Фугасный обр. 1907 г,*	331,7	3,16	28,5	Обр. 1913 г.
Фугасный обр. 1911 г.*	470,9	5,0	61,5	МРД, обр. 1913 г.

* – морские снаряды, для 305-мм гаубицы пригодны все снаряды от 305/40-мм и 305/52-мм морских орудий при условии изменения предохранителей во взрывателях, включая шрапнель.

Таблица 32

	№ 1	№ 2
Состав заряда	Пакет + два довеска	Пакет + один довесок
Вес заряда, кг	20	| 16,38
Начальная скорость, м/с	396,2	350.0
