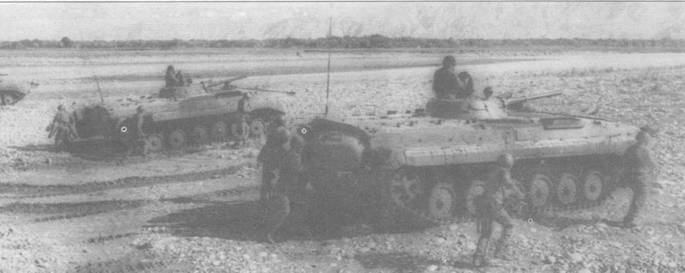

Десант спешивается с БМП-1. Афганистан, окрестности Джалалабада

Описание конструкции

Схема, по которой выполнена компоновка БМП-1, впоследствии стала классической и отвечает требованиям повышения защищенности от огня из переднего сектора, уменьшения силуэта машины (для снижения заметности и увеличения числа возможных укрытий на поле боя) и обеспечения наиболее удобной высадки десанта в сторону кормы.

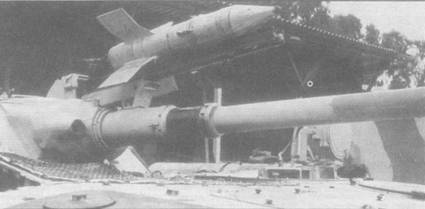

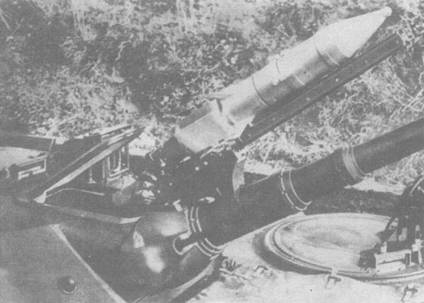

Размещение ПТУР «Малютка» на БМП-1

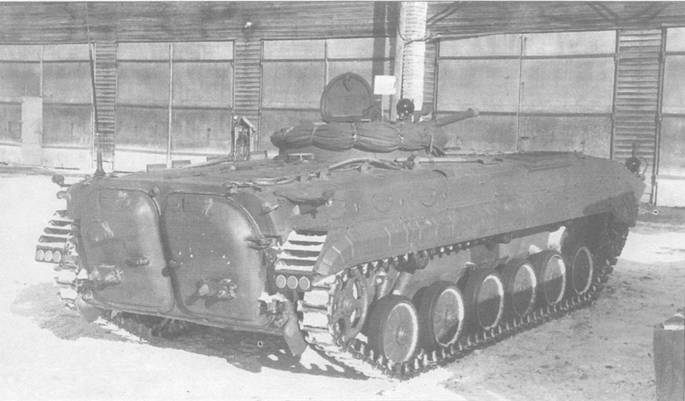

БМП-1. Вид 3/4 сзади. Хорошо видны кормовые двери для высадки десанта, в которых выполнены баки для топлива

В носовой части корпуса справа расположено МТО, слева от него находится место механика-водителя, за ним – место командира. МТО и отделение управления совмещены по длине машины и разделены теплозвукоизоляционной перегородкой, в которой имеются люки для доступа к агрегатам МТО. В средней части машины установлена одноместная вращающаяся башня, в кормовой находится десантное отделение. Мотострелки сидят по оси машины лицом к бортам, посадка и высадка производятся через две кормовые двери, в которых выполнены баки для топлива. В крыше десантного отделения выполнены четыре люка с откидывающимися вверх-назад крышками.

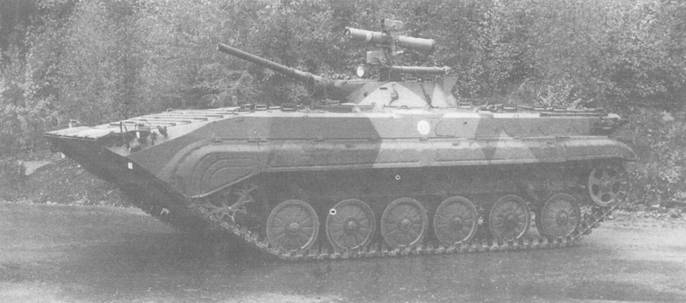

Вооружение БМП-1 имело явно «противотанковый» характер. Основным вооружением является 73-мм гладкоствольное полуавтоматическое орудие 2А28, разработанное конструкторами ЦКИБ СОО (г. Тула) и унифицированное по выстрелам и баллистике со станковым гранатометом СПГ-9. На стволе и бронемаске смонтирован кронштейн пусковой установки ПТУР 9М14М «Малютка».

Орудие 2А28 с клиновым затвором и коаксиальным гидрооткаником установлено в амбразуре башни на цапфах, опирающихся на игольчатые подшипники. Стрельба ведется активно-реактивными противотанковыми снарядами ПГ-15В с кумулятивной боевой частью. Общий боекомплект орудия составляет 40 выстрелов и размещен в конвейере механизма заряжания.

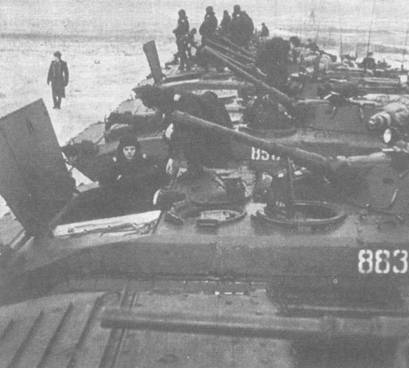

Обслуживание БМП-1

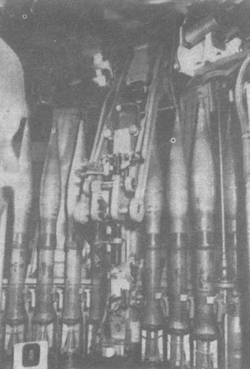

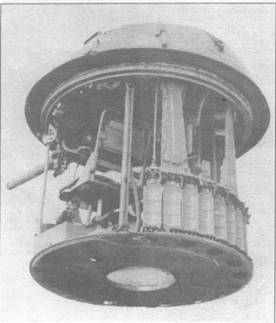

Боеукладка БМП-1

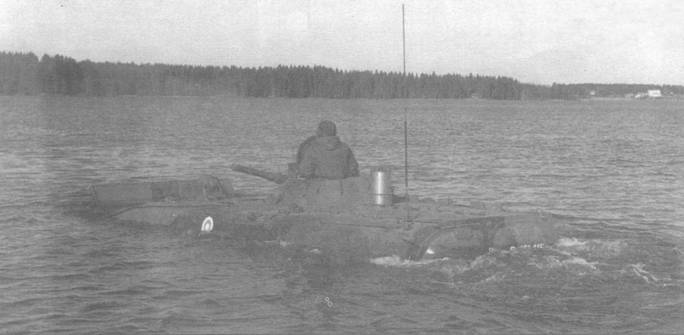

БМП-1 на плаву.

Обратите внимание на поднятый волноотражательный щиток и трубу забора воздуха за башней БМП С 1974 г. для повышения возможностей борьбы с живой силой противника в боекомплект включены также осколочные гранаты ОГ-15В. Механизм заряжания электромеханический, полуавтоматического действия, состоит из конвейера с приводом и механизма подачи выстрела. Конвейер выводит выстрел на линию выдачи, захват выстрела из гнезда конвейера, его подьем на линию заряжания и досылка в ствол орудия производятся механизмом подачи выстрелов. Поскольку осколочно-фугасные выстрелы ОГ-15В заряжаются только вручную, после введения их в боекомплект механизм подачи выстрелов исключили.

Техническая скорострельность орудия 8-10 выстр./мин, прицельная дальность стрельбы 1300 м, дальность прямого выстрела по цели высотой 2 м – 765 м. С орудием спарен 7,62-мм пулемет ПКТ с ленточным питанием, боевой скорострельностью 200-250 выстр./мин и боекомплектом 2000 патронов. Угол наведения установки по вертикали – от -4 до +30 градусов (прицельная стрельба до +15 град.). Приводы наведения – электромеханические. Максимальные скорости наведения по горизонтали и вертикали соответственно не менее 20 и 6 град./с, а минимальные – не более 0,1 и 0,07 град./с. Имеются дублирующие приводы с ручным управлением.

Установленный на БМП-1 ПТРК «Малютка» состоит из ПТУР 9М14М и пусковой установки (ПУ), включающей пусковой кронштейн, направляющую, а также управляющую аппаратуру 9С428. Пусковой кронштейн закреплен сверху на орудии. Направляющая с ракетой изымается из укладки в боевом отделении и устанавливается на пусковой кронштейн при переводе ПУ из походного положения в боевое. Управление ракетой и наведение ее на цель – командное, ручное, с пульта управления по проводам. Дальность стрельбы ПТУР – от 500 до 3000 м, бронепробиваемость – до 400 мм. В боекомплекте машины имеется 4 ПТУР. Кроме того, в укладках машины возятся 2040 патронов для пулеметов ПК, 2 ракеты 9М32 переносного зенитного ракетного комплекса «Стрела-2» или 5 гранат ПГ-7В для РПГ-7, 10 ручных гранат Ф-16, сигнальный пистолет с 12 ракетами.

Внутренний интерьер башни БМП-1

Боец Национальной Народной Армии ГДР ведет огонь из амбразуры БМП-1

Для стрельбы из спаренной установки и наведения ПТУР оператор-наводчик использует перископический комбинированный (дневной и бесподсветочный ночной каналы) прицел 1ПН22М1. На машинах выпуска после июля 1974 г. устанавливался прицел 1ПН22М2, отличающийся наличием на прицельной сетке дополнительной шкалы ОГ для стрельбы осколочной гранатой ОГ-15В. Дневная ветвь имеет б-кратное, а ночная 6,7-кратное увеличение. Дальность видения ночью 400 м. Командир машины пользуется бинокулярным, перископическим, комбинированным прибором наблюдения ТКН-ЗБ с 5-кратным увеличением в дневной и 4,2-кратным в ночной ветвях. Дальность видения ночью с ИК осветителем ОУ-ЗГА2 составляет 300-400 м. Поле зрения в горизонтальной плоскости – 270 градусов.

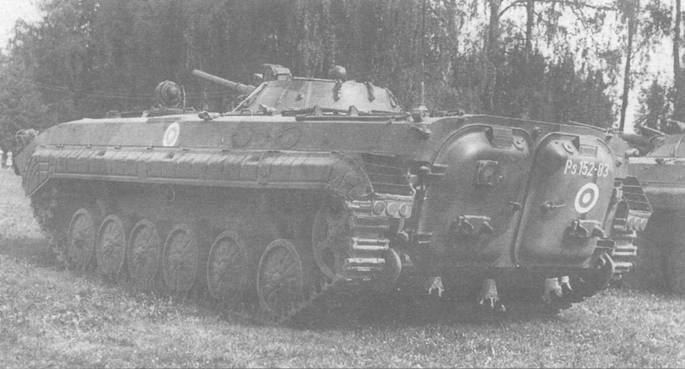

БМП-1 финской армии с ПТРК «Конкурс»

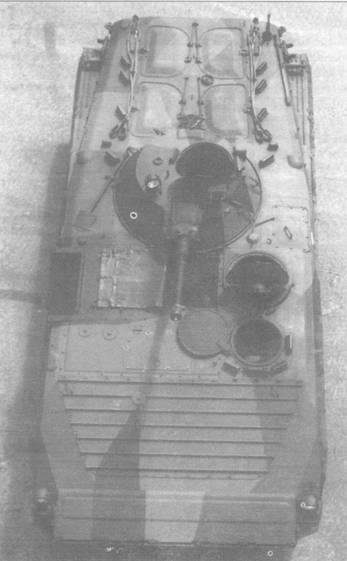

БМП-1. Вид сверху. На верхней лобовой детали корпуса хорошо виден большой люк, закрытый откидывающимся ребристым листом. За башней расположены четыре люка с откидывающимися крышками. Люк механика-водителя открыт.

Десант может вести огонь из своего оружия через восемь амбразур с шаровыми опорами в бортах (передние амбразуры рассчитаны под единые или ручные пулеметы, остальные – под автоматы) и одну в левой кормовой двери – максимальное использование оружия десанта должно было повысить огневые возможности машины. Для экипажа и десанта на БМП-1 установлены 19 перископических призменных блоков ТНПО-170, снабженных электрообогревом. Установка приборов обеспечивает углы обзора по горизонту не менее 94 градусов, по вертикали не менее 12 градусов вверх и 11 градусов вниз.

Любопытен опытный вариант «объекта 765» с так называемым «активным размещением десанта» – башня смещена к корме корпуса, а впереди нее на крыше корпуса монтировались поворотные пулеметные установки, управляемые членами десанта. Однако такой вариант был скорее возвращением к давно оставленной схеме многобашенного легкого танка, нежели БМП.

Защита обитаемого объема и внутреннего оборудования БМП-1 обеспечивается в первую очередь броневыми корпусом и башней. Корпус и коническая низкопрофильная башня сварены из катаных стальных броневых листов. Броневым поверхностям по возможности приданы углы наклона для повышения защищенности от кинетических поражающих элементов. В верхней лобовой детали, установленной под большим углом наклона, выполнен большой люк, закрытый откидывающимся ребристым листом из алюминиевого броневого сплава.

К верхнему лобовому листу шарнирно крепится волноотбойный щиток. Тонкобронная конструкция потребовала специальных мер для повышения ее жесткости и прочности. Днище корпуса имеет продольные выштамповки и поперечные полые балки. Через полые балки проходят торсионные валы. Крыша корпуса состоит из съемного (для доступа к агрегатам силовой установки) и несъемных листов. Для обеспечения жесткости к ней приварены поперечные и продольные полые балки и установлены четыре распорные стойки.

На машинах выпуска до середины 1970 г. корпус был ниже и имел меньший объем, были другими очертания носового узла. Изменения конструкции корпуса преследовали цель улучшения водоходных качеств машины.

Защищенности машины способствуют сравнительно низкий силуэт, защитная окраска, ТДА многократного действия и высокая подвижность в различных дорожногрунтовых условиях.

Установленный в МТО силовой блок объединяет двигатель, главный фрикцион и пятиступенчатую синхронизированную коробку передач с механизмами поворота. На машине установлен 4-тактный V- образный (угол развала цилиндров – 120 градусов) дизельный двигатель УТД-20 жидкостного охлаждения, развивающий мощность 300 л.с. (220 кВт) при частоте вращения коленчатого вала 2600 об/мин. Удельный расход топлива на максимальной мощности составляет 175 г/л.с./ч. Двигатель работает на дизельном топливе (летом – ДЛ, зимой – ДЗ, при температуре ниже -30 °C – на арктическом ДА) и на керосине ТС-1. Размеры двигателя составляют 792x1150x732 мм, масса 665 кг. Емкость топливных баков 462 л. Механическая трансмиссия включает многодисковый главный фрикцион сухого трения, коробку передач, планетарные механизмы поворота и бортовые редукторы. Коробка передач – двухвальная, простая, с постоянным зацеплением шестерен и инерционными синхронизаторами второй, третьей, четвертой и пятой передач. Передачи первая и заднего хода имеют механические приводы управления, на остальных передачах используются гидросервоприводы. Два планетарных двухступенчатых механизма поворота (ПМП) с блокировочными фрикционами и тормозами поворота размещаются в проставках, которые крепятся к картеру коробки передач. Фрикционы и тормоза поворота ПМП работают в масле с трением «сталь по металлокерамике». Остановочные тормоза ленточные, двустороннего действия. Левый остановочный тормоз используется в качестве стояночного.
