Чехия на выставке в Брно в 1999 г., кроме доведения БМП-1 до стандартов НАТО, представила специальные машины на ее шасси – например, подвижный наблюдательный пункт с комплексом приборов на выдвижной штанге. Высота подъема приборного блока – до 4,3 м, дальность обнаружения типовых целей – до 10 км днем и до 6 км ночью. В Словакии на шасси БМП-1 (BVP-1, как она обозначалась в Чехословакии) делается самоходная установка разминирования с 24 направляющими для реактивных зарядов разминирования – каждый заряд создает в минном поле проход длиной до 100 и шириной до 5 м.
БМП-1
БМП-1
Корректировщик артиллерийского огня на базе БМП-1
БМП-1Д

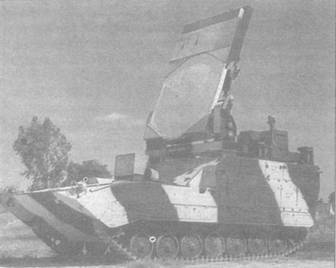

Индийский самоходный многоцелевой радар RAJENDRA на базе БМП-1

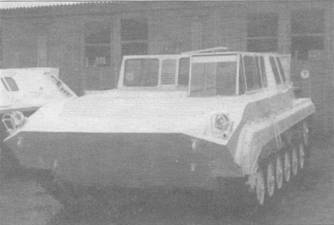

Транспортная машина «Березина»
БМП-1, оснащенная универсальным боевым модулем «Кливер» с ракетно-пушечным комплексом

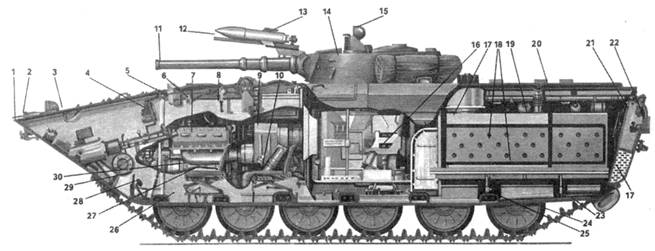

Компоновочная схема БМП-1
1 – нижний лобовой лист
2 – волноотражательный щит
3 – откидывающийся ребристый лист
4 – щиток приборов
5 – перископический прибор наблюдения водителя
6 – рычаг управления люком механика-водителя
7 – двигатель
8 – рычаг управления заслонкой 9-ФВУ
10 – сиденье
11 – 73-мм пушка
12 – направляющая ПТУР
13 – ПТУР «Малютка»
14 – башня
15 – фара
1 б – сиденье
17 – топливный бак
18 – сиденье десанта
19 – аккумулятор
20 – десантное отделение
21 – задний люк
22 – амбразура для стрельбы в заднем люке
23 – гусеница
24 – опорный каток
25 – торсион
26 – силовое отделение
27 – сиденье водителя
28 – педаль сцепления
29 – кронштейн крепления
30 – электрогенератор
31 – направляющее колесо
32 – поддерживающий каток
33 – амбразура для стрельбы из автомата
34 – съемная головка прицела
35 – головки перископических приборов наблюдения
36 – штурвал рулевого управления
37 – рычаг переключения передач
38 – механизм натяжения гусениц

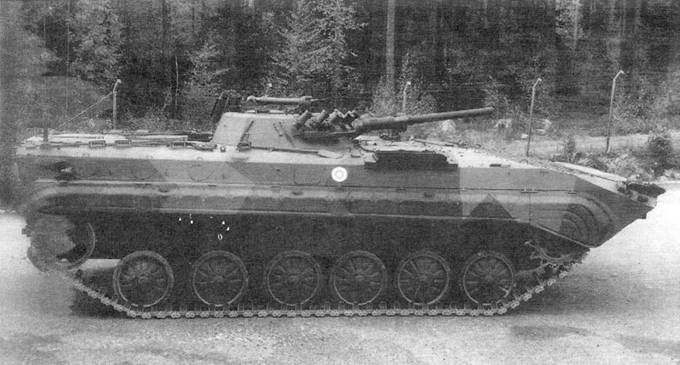

БМП-1 финской армии

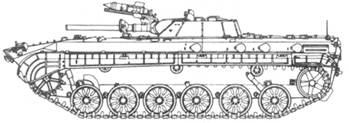

Предсерийная БМП-1

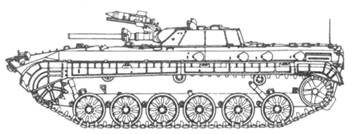

БМП-1 первых выпусков

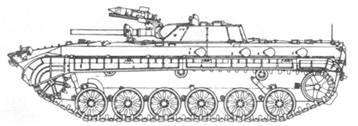

БМП-1 выпуска 1966 г.
БМП-1 выпуска 1974 г.
БМП-1 выпуска 1970 г.
БМП-1Д
БМП-1 выпуска 1966 г. последних серий

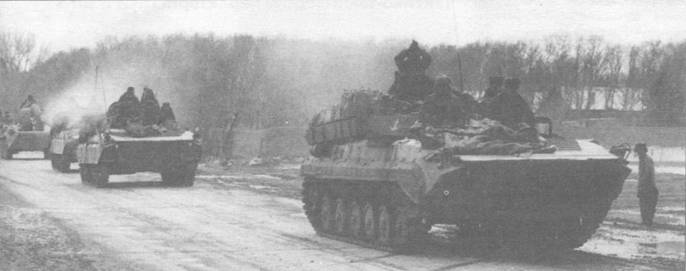

Колонна БМП-1 и БМП-2

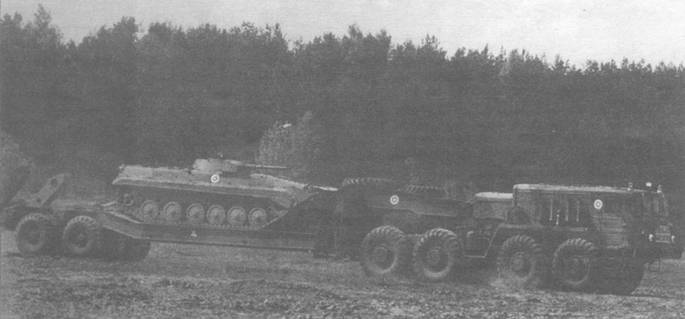

Перевозка БМП-1 на тягаче MA3-537
Российские производители предлагают прежде всего модернизацию комплекса вооружения БМП-1 и усиление бронирования за счет навесных элементов, а также установку новых приборов ночного видения и систем связи, считающихся обязательными для современных боевых бронемашин. Так, возможно включение в боекомплект ПТУР 9М14-2 «Малютка-2» с полуавтоматическим наведением и тандемной боевой частью (бронепробиваемость – до 800 мм).
КБ Приборостроения (г. Тула) предложило установку на корпус БМП-1 одноместного боевого модуля «Кливер» с ракетно-пушечным комплексом и автоматизированной СУО. Комплекс включает 30-мм пушку 2А72, 7,62-мм пулемет ПКТМ и ПТРК 9М133 «Корнет» с управлением по лазерному лучу, дальностью стрельбы до 5500 м и бронепробиваемостью 1100-1200 м. СУО включает стабилизатор вооружения в двух плоскостях, тепловизионный прицел, лазерный дальномер, цифровой баллистический вычислитель. «Кливер» может устанавливаться и на колесные шасси – БТР-80, например, превращая их в подобие легкой БМП.
Боевая масса, т 13,2
Экипаж, чел 3
Десант, чел 8
Длина, м 6,74
Ширина, м 2,94
Полная высота, м 2,15
Клиренс, м 0,37
Вооружение:
пушка (орудие) 73-мм полуавтоматическое 2А28 «Гром»
пулеметы 1х7,62-мм ПКТ
Дополнительное вооружение ПТРК «Малютка»
Боекомплект 40 выстрелов, 2000 патронов, 4 ПТУР
Двигатель:
марка УТД-20
