Первый предназначен для стрельбы с места и с ходу по наземным целям. При угле возвышения около 35 градусов происходит автоматическое переключение стабилизатора на полуавтоматический режим, являющийся основным при стрельбе по воздушным целям. В этом случае также производится стабилизация и стабилизированное наведение в обеих плоскостях, но с меньшей точностью, зато повышается перебросочная скорость.

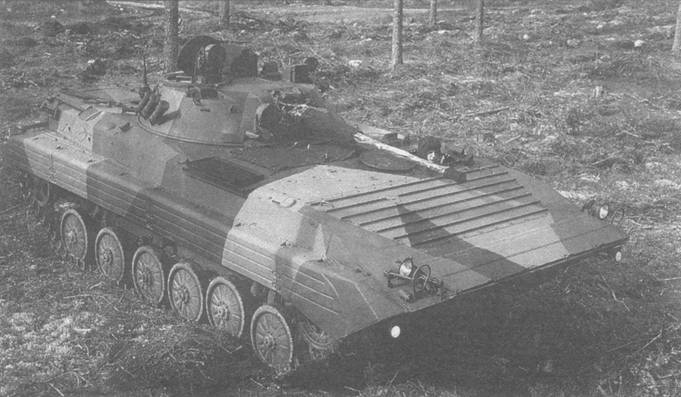

БМП-2 финской армии. Увеличение боевой массы БМП-2 заставило монтировать на бортах водоизмещающие надкрылки с пенополиуретановым наполнителем.

Предусмотрен вспомогательный режим целеуказания, предназначенный для поворота башни в направлении цели, выбранной командиром, с перебросочной скоростью 30 град/с по кратчайшему расстоянию. Это давало возможность эффективно использовать БМП как на равнине, так и при ведении боевых действий в горах.

Наводчик-оператор пользуется комбинированным (дневной и активно-пассивный ночной каналы) перископическим прицелом с кратностью 5,6х в дневной системе и 5х в ночной. При работе в активном режиме с использованием осветителя ОУ-5 дальность видения цели типа «танк» составляет 800 м. С марта 1986 г. вместо прицела БПК-1-42 устанавливались прицел БПК-2-42 с несколько более высокими характеристиками. Кроме прицела БПК-1-42 на рабочем месте наводчика имеются 3 перископических смотровых прибора ТНПО-170А с электрообогревом и 1 прибор ТНПТ-1. У командира машины установлены монокулярный перископический дневной прицел ШЗ-З с кратностями увеличения 1,2х и 4х, два смотровых прибора ТНПО-170А и один ТНПТ-1. Кроме того, командир располагает комбинированным (дневной и активный ночной) бинокулярным перископическим прибором ТКН-ЗБ с увеличением 4,75-5,Ох в дневной и 4-4,2х в ночной ветви. По наземным целям стрельба может производиться с места и с ходу, а по воздушным целям – с места.

Для борьбы с танками и другими сильно бронированными средствами противника предназначен ПТРК «Фагот-М» или «Конкурс», который может использоваться в машинном и выносном вариантах (перевод комплекса из машинного варианта в выносной производится силами двух членов экипажа). На крыше башни между люками командира и наводчика размещена пусковая установка 9П135М (9П135М-1). Общим элементом машинной и выносной пусковых установок является прицел 9Ш119М1.

ПТУР 9М111М («Фагот-М») имеет калибр 120 мм, дальность стрельбы от 75 до 2500 м, среднюю скорость полета 177 м/с, бронепробиваемость 460-500 мм по нормали (максимально – 600 мм). Наведение ПТУР – полуавтоматическое, по проводам. Масса ПТУР с ТПК – 13,2 кг. ПТУР 9М113М «Конкурс-М» при калибре 125 мм (тандемная боевая часть) пробивает по нормали 750-800 мм гомогенной брони. Дальность ее полета – от 70 до 4000 м при средней скорости 280 м/с. Масса ПТУР с ТПК – 26,5 кг.

На вращающемся полу башни смонтированы магазины с патронами для пулемета и система, обеспечивающая ленточное питание пушки. Одна укладка ПТУР установлена в подбашенном пространстве и три – на правом борту корпуса.

Оружие десанта включает 2 ручных пулемета (в отделениях пулеметных взводов – 2-3 ПКМ), б автоматов, 2 ПЗРК 9К34 «Стрела-3» или 9К310 «Игла-1» (вместо одного ПЗРК может укладываться РПГ-7), а также 12 гранат Ф-1. Сектор обстрела из автоматной амбразуры десантного отделения – 35-40 градусов, пулеметной – 23. В боевом и десантном отделениях БМП пулеметных отделений перевозилось 4 коробки с лентами по 100 патронов, 6 коробок с лентами по 200 патронов и коробка с 440 патронами. На части БМП-2 в кормовой части башни на крыше монтировали установку 30-мм автоматического гранатомета АГ-17.

БМП-2 на параде.

Хорошо видны внешние отличия от БМП-1

На учениях. БМП-2 и их летающий «собрат» – боевой вертолет Ми-24

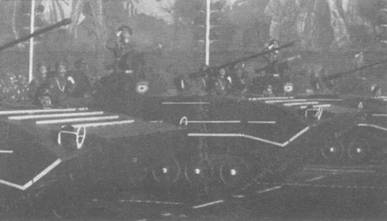

В парадном строю. БМП-2 на Красной площади

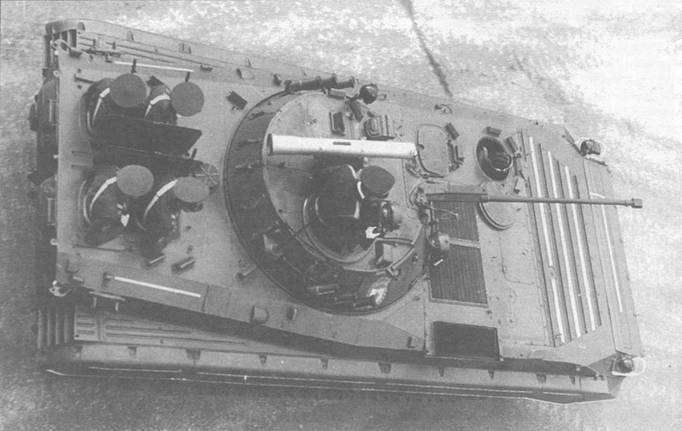

Корпус и коническая башня машины сварены из катаных листов броневой стали. Листы корпуса имеют различную толщину и установлены под различными углами. Наибольшие отличия конфигурации корпусов БМП-1 и БМП-2 заключаются в конструкции крыши корпуса, что связано с установкой на ней значительно большей по размерам двухместной башни. В крыше башни выполнены люки командира и оператора-наводчика, отверстия для установки прицелов 1ПЗ-3 и БПК-1-42, опоры пусковой установки ПТУР.

Система маскировки включает термодымовую аппаратуру многократного действия, обеспечивающую установку непросматриваемой (в видимой части спектра) дымовой завесы шириной 100-150 м, и шесть 81-мм дымовых гранатометов. С помощью дымовых гранат ЗДБ ставятся завесы на дальностях 200-300 м.

Двигатель, коробка передач и планетарные механизмы поворота объединены в силовой блок, а радиаторы системы охлаждения, системы смазки двигателя, масляной системы трансмиссии, эжектор и воздухоочиститель – в блок охлаждения и воздухоочистки. Последний крепится к балкам крыши корпуса.

На машине установлен 6-цилиндровый 4-тактный бескомпрессорный дизель УТД-2001 жидкостного охлаждения с непосредственным впрыском топлива. Он развивает мощность 285-300 л.с. (210-221 кВт). Общая емкость топливных баков 460 литров. В системе смазки применяется масло МТ-16п, МТЗ-10п или М-16ИХП- 3. Заправочная вместимость системы 58 л. Удельный расход масла при частоте вращения коленчатого вала 2200 об./мин не более 10,9 г/кВт. ч.

Для облегчения пуска в холодное время в системе охлаждения имеется форсуночный подогреватель, двигатель оборудован бесфорсуночным факельным подогревателем (БФП) впускного воздуха. На случай отказа подгоревателя есть простой «русский» способ – несколько раз пролить через систему охлаждения воду с температурой не ниже 80 °C.

Основной способ пуска двигателя – сжатым воздухом, дополнительный – электростартером. Предусмотрен клапанный автоматический механизм защиты двигателя от попадания воды с ручным приводом.

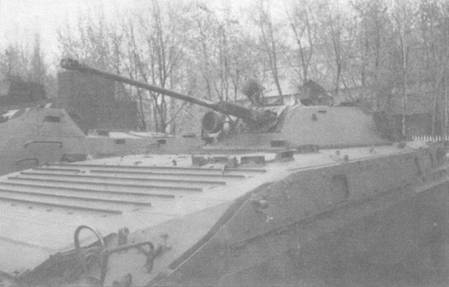

Установка 30-мм пушки 2А42 в башне БМП-2Д

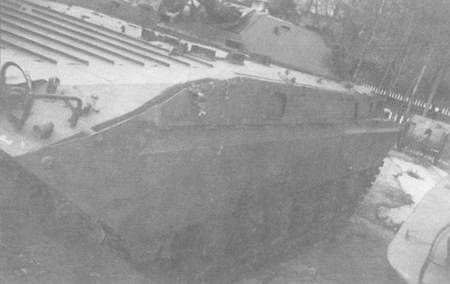

Экраны на бортах корпуса БМП-2Д

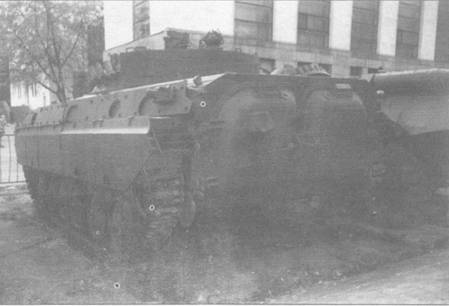

БМП-2Д. Вид сзади.

На кормовой части башни установлен изогнутый экран.

Механическая трансмиссия обеспечивает 5 передач переднего и 1 заднего хода. Главный фрикцион многодисковый, сухого трения. Коробка передач простая, с постоянным зацеплением шестерен, синхронизаторами на второй, третьей, четвертой и пятой передачах.

При включении замедленного диапазона скорости уменьшаются в 1,44 раза. Механизмы поворота планетарные, двухступенчатые, тормоза поворота и блокировочные фрикционы – многодисковые, работают в масле с трением «сталь по металлокерамике». Остановочные тормоза ленточные, плавающие, двустороннего действия, сухие.

Приводы управления: главным фрикционом – гидравлический (при неработающем двигателе – пневматический); переключением передач – механический с гидравлическим сервированием на 2-й, 3-й, 4-й и 5-й передачах; ПМП – гидравлический со следящим воздействием на фрикционы и тормоза ПМП; остановочными тормозами – гидравлический следящего действия (при неработающем двигателе – пневматический); стояночным тормозом (левый тормоз остановочных тормозов) – механический. Бортовые редукторы планетарные, одноступенчатые.

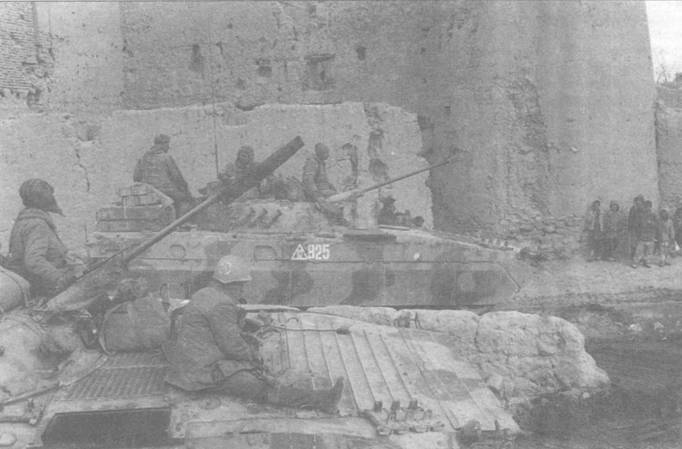

БМП-2Д в Афганистане

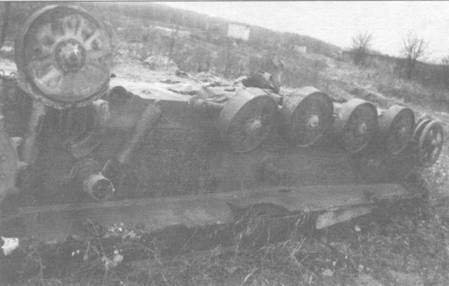

Уничтоженная БМП-2.

Подобная участь постигла многие машины, принимавшие участие в первой чеченской кампании.

Гусеничный движитель аналогичен БМП-1. Гусеница шириной 300 мм, цевочного зацепления с резинометаллическими шарнирами. Ведущие колеса – переднего расположения, сварно-литые со съемными зубчатыми венцами. Сварнолитые направляющие колеса установлены в кормовой части на кривошипах механизма натяжения гусениц. Опорные катки и поддерживающие ролики – сварные с обрезиненными ободами.
