Р-26
Вспоминает полковник в отставке Георгий Смысловских:
"В феврале 1962 года на вновь построенной площадке № 41а (полигон Байконур – прим. авт.) была сформирована стартовая группа для планируемых испытаний и пусков ракеты Р-26. Я был назначен начальником группы, заместителем по НРС Н.Ф.Сысуев. На технической позиции был смонтирован испытательный участок, велись работы с электрическим макетом изделия Р-26. На площадке № 41а построили старт, командный пункт, было смонтировано проверочно-пусковое оборудование, проведены примерочные испытания макета изделия". (Создатели ракетно-ядерного оружия и ветераны-ракетчики рассказывают. – М.: ЦИПК, 1996. С. 204). В апреле 1962 года правительством страны принимается решение о начале разработки МБР Р-36 для одиночных стартовых комплексов. 9
Максимальная проектная дальность стрельбы, км 10 500
Длина ракеты, м 24,3
Максимальный диаметр корпуса первой ступени, м 2,7
Максимальный диаметр корпуса второй ступени, м 2,4
Стартовая масса ракеты, т 87
Р-38
В 1962 году ОКБ-586 под руководством Михаила Янгеля разработало два варианта проекта малогабаритной межконтинентальной баллистической ракеты Р-38 двухступенчатой и одноступенчатой схем.
"В 1960-1961 гг. НИИ-88 на основании системных исследований, подкрепленных моделированием, выступил перед заказчиком и Госкомитетом по оборонной технике с предложением, наряду с развитием направления больших и тяжелых межконтинентальных ракет, разрабатывать малогабаритную межконтинентальную жидкостную баллистическую ракету с малым зарядом. Ракетный комплекс получался компактным, удобным в эксплуатации, в обеспечении его живучести и, естественно, экономичным. Поначалу военному руководству он показался непривлекательным, поскольку в эпоху бурного развития мощности спецзарядов создание такого комплекса как бы означало движение назад. Однако ОКБ-586 М.К.Янгеля поддержало предложение института и инициативно выпустило в 1962 г. два варианта проекта малогабаритной баллистической межконтинентальной ракеты одноступенчатой и двухступенчатой схем". (Ю.А.Мозжорин "Ракетное и космическое вооружение" в кн. "Советская военная мощь от Сталина до Горбачева".
– М.: Издательский дом "Военный парад", 1999. С. 228-229).
В результате обсуждений проектов малогабаритной МБР Р-38 и легкой МБР Владимира Челомея 8К84 был принят к реализации проект 8К84. Разработка Р- 38 была прекращена.
Р -9. 8К75
В апреле 1958 года главные конструкторы ракетной техники направили в правительство предложение о разработке новой ракеты Р-9 на кислородно-керосиновых двигателях. 13 мая 1959 года было принято постановление правительства об ускорении сроков разработки МБР Р-16 в ОКБ-586 Михаила Янгеля на высококипящих компонентах топлива и о создании МБР Р-9 в ОКБ-1 Сергея королева на переохлажденном кислороде. По свидетельству исследователей и очевидцев, в то время у руководства страны еще не было определенного мнения о том, какой конструкции следует отдать предпочтение: МБР на низкокипящих или МБР на высококипящих компонентах топлива. Видимо поэтому, было принято решение о параллельной разработке двух проектов. Эскизный проект ракеты Р-9 с двигателем РД-111 Валентина Глушко завершен в октябре 1959 года.
"С 1959 г. разрабатывалась МБР Р- 9, для которой предусматривался только наземный открытый старт. После 1960 г. в проектные материалы были внесены изменения и начата разработка модернизированной МБР Р-9А. пригодной для пуска как с наземных стационарных, так и из шахтных пусковых установок". (Межконтинентальные баллистические ракеты СССР (РФ) и США. История создания, развития и сокращения/Под. ред. Е.Б.Волкова. – М.: РВСН, 1996. С. 125).
Р -9А. 8К75
Разработка двухступенчатой межконтинентальной баллистической ракеты Р- 9А на низкокипящих компонентах топлива, унифицированной для наземных и групповых шахтных комплексов, начата з ОКБ-1 под руководством Сергея Королева после входа постановления правительства от 30 мая 1960 года и приказа Госкомитета по оборонной технике от 22 ноября 1961 года. Большой вклад в разработку ракеты внес заместитель главного конструктора ОКБ-1 Василий Мишин.
Вспоминает Борис Черток:
"Мишин первым высказал революционную идею об использовании переохлажденного жидкого кислорода. Если вместо минус 183°С, близких к точке кипения кислорода, понизить его температуру до минус 200°С, а еще лучше – до минус 210°С, то, во-первых, он займет меньший объем и, во-вторых, резко уменьшатся потери на испарение. Если такую температуру удастся поддержать, можно будет осуществить скоростную заправку: кислород, попадая в теплый бак, не будет бурно вскипать, как это происходит во всех наших ракетах от Р-1 до Р-7 включительно". (Черток Б.Е.. Ракеты и люди. Горячие дни холодной войны. – М.: Машиностроение. 1997. С. 27).
Мишин предложил также использовать вакуумную изоляцию и целый ряд других оригинальных решений, в результате применения которых потери кислорода при транспортировке, хранении и заправке сократились в 500 раз!
"Для ракеты Р-9А были разработаны три варианта боевых стартовых комплексов: наземный стационарный
– "Десна-Н", полуавтоматизированный
– "Долина" и шахтный
– "Десна-В" (названия "Десна-Н" и "Десна-В" встречаются в литературе, но в данных, приводимых ГСКБ Спецмаш, применяется только название "Десна" – прим. авт.). Основной задачей при создании ракетных комплексов на базе МБР Р-9А было возможно большее повышение их боеготовности и для этого было сделано все, что можно было сделать при использовании топлива на основе жидкого кислорода. Наземный полуавтоматизированный стартовый комплекс "Долина" имел в своем составе две пусковые установки (каждая со стационарным установщиком), заглубленный командный пункт управления, обвалованные хранилища горючего и окислителя, хранилища ракет и при- стартовый пункт радиоуправления".(Межконтинентальные баллистические ракеты СССР (РФ) и США. История создания, развития и сокращения/Под. ред. Е.Б.Волкова. – М.: РВСН, 1996. С. 125). Головной организацией по разработке незащищенного наземного стартового комплекса стало ГСКБ Спецмаш, возглавляемое Владимиром Барминым.
"На первом этапе работ предложения В. П.Бармина о создании полностью автоматизированного стартового комплекса для этой ракеты приняты не были. Была поставлена задача – создать в кратчайшие сроки экспериментальный стартовый комплекс для обеспечения быстрейшей отработки ракеты с максимально возможным использованием агрегатов из других ракетных комплексов. В сжатые сроки была разработана экспериментальная пусковая установка в составе 28 агрегатов и устройств, которая в конце 1962 года была введена во временную эксплуатацию на космодроме Байконур".(Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 49).

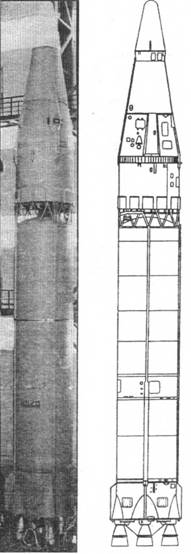

МБР Р-9А
Первый наземный стартовый комплекс "Десна-Н" был построен на площадке № 71 Байконура. В его состав входили две пусковые установки, командный пункт, хранилища ракет и топлива. Вскоре он был разрушен при аварийном пуске ракеты.
Следует отметить, что разработчиками стартовых комплексов Р-9А предлагались самые различные варианты. В частности, рассматривались укрепленный наземный, траншейный, мобильный на морской барже, контейнерный и другие варианты.
В соответствии с приказом ГКОТ от 14 июня 1960 года о разработке шахтных пусковых установок для ракет Р-12, Р-14, Р-16 и Р-9 коллектив ГСКБ Спецмаш под руководством Владимира Бармина приступил к созданию ШПУ "Десна" 8П864.
"После конструкторских проработок и расчетов, а также с учетом результатов, проведенных в НИИ-88холодных и горячих продувок газодинамических моделей шахт, В.П.Барминым в качестве основного для дальнейших работ был принят для всех ракет вариант шахты с кольцевым газоходом и стартом ракет из шахты без направляющих… Исходя из того, что ракеты Р-12, Р-14 и Р-9А, созданные для запуска их с наземных стартовых комплексов,не могли храниться в шахтах в заправленном виде, а также учитывая на том этапе достигнутые боевые возможности ракетно-ядерного оружия вероятного противника по поражению незащищенных комплексов, заказчиком было принято решение о создании и строительстве групповых стартовых комплексов для этих ракет с защищенностью от воздействия ядерного взрыва в несколько кг/см^2 ". (Корнеев Н.М., Неустроев В.Н. Ге- неральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 54). Групповой шахтный стартовый комплекс "Десна" состоял из трех ШПУ, размещенных в линию. Пусковой стол был расположен на глубине 25 м. Командный пункт, хранилища окислителя, горючего и сжатого газа, блок электроснабжения размещались в двух сооружениях технологического блока. Все сооружения были заглублены и сообщались ходами. Автономное питание осуществлялось от дизель-электростанций. Время приведения Р-9А в ШПУ "Десна" в состояние боевой готовности доведено до двух часов. Первый шахтный комплекс был построен на площадке № 70 Байконура.
Параллельно в ОКБ-1 Сергея Королева при участии ГСКБ Спецмаш Владимира Бармина разрабатывался наземный автоматизированный стартовый комплекс "Долина". Комплекс "Долина" был построен на площадке № 75 полигона Байконур.
"В результате проведенных работ был разработан и предложен для серийного производства автоматизированный стартовый комплекс, предназначенный для длительного содержания 8 ракет Р-9А в состоянии боевой готовности, подготовки ракет к пуску и их последовательного пуска с двух пусковых установок. В этом предложении предусматривалось, что ракеты на таком стартовом комплексе хранились на самоходных подъемно- транспортных тележках в хранилищах при каждой пусковой установке. При подготовке ракеты к пуску она дистанционно, с управлением из командного пункта, транспортировалась на этой тележке к пусковому устройству. Тележка при наезде на установщик автоматически стыковалась с ним. Производились подъем ракеты в вертикальное положение, установка ее на пусковое устройство с автоматической стыковкой заправочных коммуникаций, подстыковка кабелей и прицеливание. После заправки ракеты компонентами топлива и сжатыми газами в автоматическом режиме дистанционно производились предпусковые операции и пуск ракеты". (Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 50).
