Техника и вооружение 2002 06

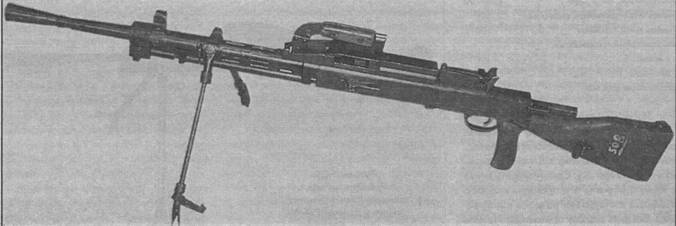

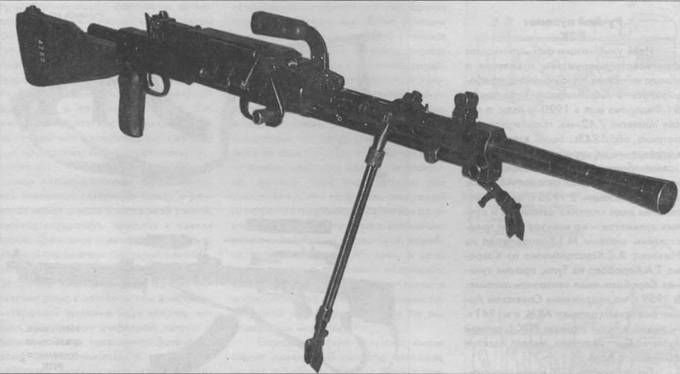

Ротный пулемет РП-46

Скорострельность РП-46 была сопоставима со станковым пулеметом и втрое превосходила боевую скорострельность ДПМ. По эффективности огня на дальностях до 800-1000 м он также приближался к станковым и единым, хотя отсутствие станка не позволяло достичь той же кучности и управляемости.

РП-46, будучи в 3 раза легче штатного станкового СГМ, конечно, значительно превосходил его по маневренности. РП-46 в качестве вспомогательного оружия самообороны включался и в комплекс вооружения легких бронемашин.

Сочетание уже отработанной в производстве системы с приемником, собиравшимся из холодно-штампованных деталей, позволило быстро поставить производство нового пулемета. Введение ленточного питания снизило общую массу переносимого расчетом боекомплекта – масса РП-46 с боезапасом 500 патронов была на 10 кг меньше, чем у ДП с таким же запасом патронов. Однако отдельная патронная коробка с лентой вызывала сложности в боевых условиях, поскольку смена позиции РП-46 часто требовала снимать ленту и вновь заряжать на новой позиции.

РП-46 оставался на вооружении в течении 15 лет и был заменен вместе со станковым СГМ единым пулеметом ПК. Кроме СССР он состоял на вооружении в Албании, Алжире, Анголе, Бенине, Болгарии, Кампучии, КНР, Конго, на Кубе, в Ливии, Нигерии, Танзании, Того. В Китае выпускалась копия РП-46 под обозначением Тип 58, в КНДР копия именовалась Тип 64. Хотя по объемам выпуска РП-46 много уступил ДП, он и до сих пор встречается в разных концах света.

Характеристики РП-46

Патрон 7,62x53

Масса пулемета, кг

со снаряженной лентой 13

Длина пулемета (с пламегасителем), мм 1272

Длина ствола, мм 605

Нарезы 4 прав.

Длина хода нарезов, мм 240

Начальная скорость пули (тяжелая), м/с 825

Прицельная дальность, м 1500

Дальность прямого выстрела, м 500

Темп стрельбы, выстр./мин 600

Боевая скорострельность, выстр./мин до 250

Емкость ленты, патронов 200/250

Масса снаряженной ленты, кг 8,33/9,63

Расчет, человек 2

Разряжание

Включить предохранитель. Оттянуть защелку крышки приемника назад и открыть крышку. Снять ленту, если она установлена. Выключить предохранитель. Отвести назад рукоятку затворной рамы и осмотреть патронник и направляющий паз. Нажать спусковой крючок и вернуть рукоятку затворной рамы в переднее положение. Закрыть крышку приемника. Включить предохранитель.

Ручной пулемет РПК

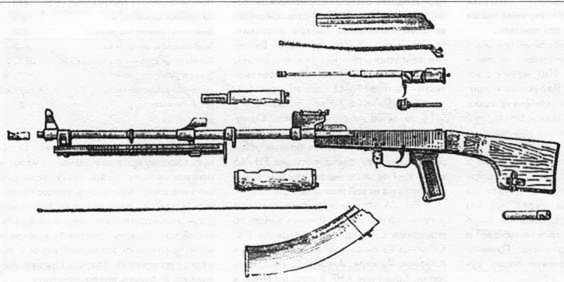

Неполная разборка пулемета РПК

Сравнение автоматных патронов 5,56x45 М855 и 5,45x39 обр. 1974 г.

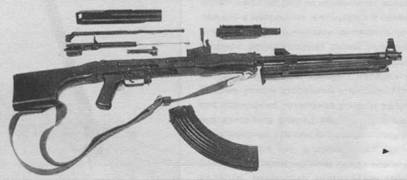

Неполная разборка ручного пулемета РПК

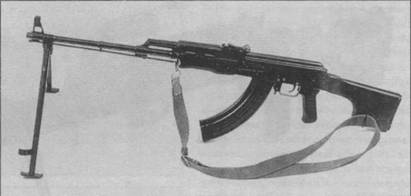

Ручной пулемет РПК

Идея унификации автоматического стрелкового вооружения отделения и взвода на основе одной системы отрабатывалась в СССР под руководством В.Г.Федорова еще в 1920-е годы, а после принятия 7,62-мм промежуточного патрона обр. 1943г. было взято ясное направление на отработку и выбор базового образца для унификации. Таковым в результате стал автомат АК после его модернизации. В 1956 г. прошли испытания ряда «легких» автоматов и ручных пулеметов – на конкурс были представлены системы М.Т.Калашникова из Ижевска, А.С.Константинова из Коврова, Г.А.Коробова из Тулы, причем пулемет Коробова имел ленточное питание. В 1959 г. на вооружение Советской Армии был принят автомат АКМ, а в 1961 г. – новый ручной пулемет РПК («ручной пулемет Калашникова», индекс изделия 6П2) на его базе.

По устройству РПК почти аналогичен автомату, большая часть их узлов и деталей взаимозаменяемы. Главные отличия – в удлиненном тяжелом стволе, наличии складных сошек и большей емкости штатного магазина. Ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок и повышение емкости магазина дало возможность вести более интенсивный огонь. Сошки улучшили кучность при стрельбе с упора.

Автоматика действует за счет отвода пороховых газов через боковое отверстие в стенке ствола. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Газовый поршень со штоком жестко связан с затворной рамой, являющейся ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина. Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой. При выстреле пороховые газы поступают в газовую камеру, газовый поршень начинает двигаться назад вместе с затворной рамой. После отхода рамы на нужное расстояние отработанные газы выходят в атмосферу через открывшиеся отверстия в газовой трубке. Затворная рама проходит некоторое расстояние до падения давления в канале ствола, затем скос на ее внутренней поверхности давит своей гранью на выступ затвора и проворачивает его. При отпирании затвора происходит предварительный поворот и смещение («страгивание») находящейся в патроннике гильзы. Это уменьшает сцепление гильзы со стенками патронника и предотвращает ее разрыв при последующем извлечении. Расцепившись со ствольной коробкой, затвор подпружиненным выбрасывателем извлекает стреляную гильзу и движется назад вместе с затворной рамой, сжимая возвратную пружину и взводя курок. Стреляная гильза, ударившись о жесткий отражатель ствольной коробки, вылетает вправо через окно ствольной. Достигнув крайней задней точки, затворная рама с затвором под действием возвратной пружины идут вперед, затвор захватывает очередной патрон и досылает его в патронник. Затворная рама останавливается, а затвор под действием инерции продолжает движение вперед и проворачивается по скосу рамы, производя запирание канала ствола. Сравнительно большая масса затворной рамы при легком затворе и «вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило работу системы даже при сильной запыленности. Кроме того, затворная рама накрывает собой затвор, защищая его от ударов и засорения. Задний упор направляющего стержня возвратной пружины служит защелкой штампованной легкой крышки ствольной коробки.

Ударный механизм – куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переводчика (переключателя) режимов огня и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептала одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. При этом затвор можно отвести назад для осмотра патронника, но его хода недостаточно для взведения курка и досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, и роль корпуса ударно-спускового механизма. Ствольная коробка изготавливалась штамповкой, ряд деталей – методом порошковой металлургии и литья по выплавляемым моделям.

Положение частей ударно-спускового механизма РПК перед выстрелом

1 – спусковой крючок, 2 – сектор переводчика, 3 – замедлитель курка, 4 – курок, 5 – шептало автоспуска, 6 – затворная рама

Положение частей ударно-спускового механизма РПК до заряжания при включенном предохранителе и спущенном курке

1 – спусковой крючок, 2 – сектор переводчика, 3 – шептало одиночного огня, 4 – замедлитель курка, 5 – фигурный выступ спускового крючка, 6 – боевая пружина, 7 – курок, 8 – рычаг автоспуска, 9 – затворная рама, 10 – шептало автоспуска

Ручной пулемет РПК с дисковым магазином

Опытные ручные пулеметы имели слегка измененный приклад автомата, но для серийного образца форма приклада была заимствована у предшественника – пулемета РПД. Утонченная шейка приклада позволяет при стрельбе с упора охватывать его левой рукой. Прицел имеет механизм боковых поправок на ветер или на движение цели. Ведение огня преимущественно с упора позволило обойтись без компенсатора. Унаследованная от автомата магазинная система питания заставила разработать более емкие магазины – коробчатый секторный на 40 патронов и дисковый (барабанный) на 75 патронов. Магазины РПК взаимозаменяемы с автоматным на 30 патронов.

Огонь может вестись патронами нескольких типов: с обыкновенной оболочечной пулей «ПС» со стальным термоупрочненным сердечником (индекс патрон 57Н231, масса пули 7,9 г), трассирующей пулей «Т-45» (7,45-7,67 г, головная часть окрашена в зеленый цвет), бронебойно-зажигательной «БЗ» (7,47-7,87 г, черный цвет с красным пояском), зажигательной (6,47-6,8 г, красный). Масса патрона с обыкновенной пулей – 16,2 г, а заряда пороха – 1,8 г. Огонь ведется с рук с упором приклада в плечо или с сошек. Стрельба «от бедра» с ремня допускается в движении – такая стрельба не дает прицельности, но в определенные моменты боя оказывает психологическое воздействие на противника, чем и объясняется ее сохранение со времен Первой мировой войны до наших дней. Выстрел с закрытого затвора не повышает риск самопроизвольного выстрела из-за разогрева патронника, если огонь ведется преимущественно короткими очередями. Для воздушно-десантных войск была разработана модель РПКС со складывающимся влево прикладом той же формы, что и у РПК. В боевом положении складной приклад фиксируется специальной защелкой. В результате РПКС тяжелее РПК на 0,3 кг. РПК и РПКС имеют модификации соответственно РПКН и РПКСН, приспособленные для установки ночных прицелов. РПК и РПКС стали оружием поддержки мотострелкового (воздушно-десантного) отделения. В ряде конфликтов РПКН с оптическим прицелом используется в качестве «эрзаца» снайперской винтовки – благо в наследие от базового автомата он имеет режим одиночного огня.
