Включить предохранитель. Отсоединить магазин (защелка магазина расположена позади его гнезда). Выключить предохранитель. Удерживая оружие стволом вверх, отвести назад рукоятку затворной рамы, чтобы извлечь патрон, который может находиться в патроннике, осмотреть патронник через окно ствольной коробки и убедиться, что в нем нет патрона. Отпустить рукоятку затворной рамы, нажать спусковой крючок.

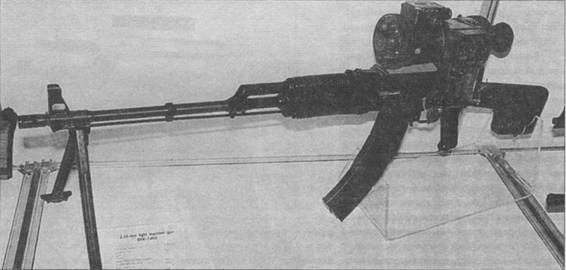

Ручной пулемет РПК-74М

После создания на Ижевском машиностроительном заводе автомата АК-74М Вятско-полянский машиностроительный завод «Молот», соблюдая принцип унификации, провел соответствующую доработку РПК-74 до уровня РПК-74М (индекс 6П39).

Пулемет имеет ряд отличий: повышен ресурс ствола при стрельбе новым патроном 7Н10 с пулей повышенной пробиваемости «ПП» (выпущен в 1993 г., сердечник пули – из карбида вольфрама, пуля массой 3,56 г пробивает на дистанции 100 метров 16-мм стальную плиту); усилены ствольная коробка и ее крышка; внесены изменения в упор направляющего стержня возвратной пружины (дабы предотвратить срыв крышки ствольной коробки при ударах и сотрясениях); несколько изменено цевье. Пулемет снабжен складывающимся влево пластмассовым прикладом, фиксируемом в боевом положении кнопочной защелкой.

Заявленный ресурс ствола – 50 тысяч выстрелов, пулемета в целом – 20-25 тысяч выстрелов. Коробчатый магазин секторной формы с пластмассовым корпусом вмещает 45 патронов, с помощью простого съемного переходника может снаряжаться из пластинчатых обойм по 15 патронов. Длина прицельной линии – 555 мм. Радиус рассеивания попаданий лучшей половины пули на дальности 100 м – 100 мм при стрельбе одиночными и 150 мм при стрельбе очередями.

Отработаны также варианты пулемета под патроны 7,62x39 (РПКМ) и 5,56x45 НАТО, рассчитанные скорее на экспорт – оба типа патрона широко распространены в мире.

Появится ли ручной пулемет на базе нового 5,45-мм автомата АН или его конкурента АЕК-971 – покажет время, хотя преимущества схем этих автоматов проявляются как раз при стрельбе очередями.

Характеристики РПК-74М

Патрон 5,45x39

Масса пулемета без магазина, кг 4,76

Масса со снаряженным

магазином на 45 патронов, кг 5,465

Длина пулемета, мм 1065/857

Длина ствола, мм 590

Нарезы 4 прав.

Длина хода нарезов, мм 200

Начальная скорость пули, м/с 960

Дульная энергия, Дж 1567

Скорострельность, выстр./мин 150

Темп стрельбы, выстр./мин 600-650

Прицельная дальность, м 1000

Эффективная дальность стрельбы, м до 600

Дальность прямого выстрела, м

по ростовой фигуре 640

Высота линии огня, мм 305

Емкость магазина, патронов 45

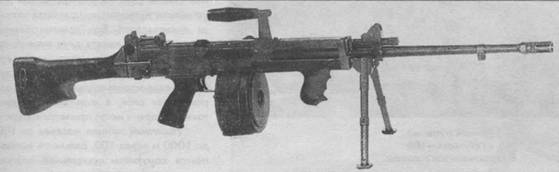

Ручной пулемет «Ультимакс»-100 Mk III

< image l:href="#"/>

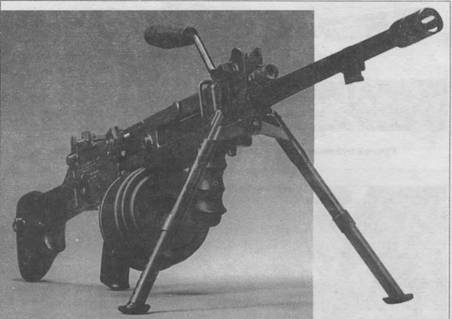

Ручной пулемет «Ультимакс»-100 Mk II

Сингапур Ручной пулемет «Ултимакс»-100

Сингапур – один из «молодых тигров», агрессивно вышедших на мировой рынок – создал собственную оборонную промышленность, продукция которой привлекла широкое внимание. Сингапурская фирма «Чартерд Инадстриз оф Сингапур» (CIS) приступила в 1978 году к созданию легкого 5,56-мм пулемета по заказу министерства обороны. Пулемет предназначался для пехотного отделения. Разработка велась под руководством известного американского конструктора Дж.Салливана. В 1979 г. был представлен опытный «Ултимакс»-100 (Ultimax- 100) модификации Mk I, а в 1 982 г. появился Мк II с несменяемым стволом, вскоре последовала модель Mk III с легко сменным стволом (внешне ее отличает перенесенная вперед к центру тяжести стола, рукоятка). В целом получился удачный пулемет, отвечающий требованиям по мобильности, огневой мощи и простоте в обслуживании, обычно предъявляемым к оружию подобного класса.

В конструкции видно влияние американских штурмовых винтовок AR-1 8 и М16А1, выпускавшихся CIS по лицензии. При разработке явно учитывались и условия работы оружия в условиях Юго-Восточной Азии, довольно низкая квалификация большинства личного состава, и его низкорослость. Ствольная коробка пулемета выполнена из двух штампованных половин. Тяжелый ствол длиной 508 мм якобы может выдерживать 500 выстрелов подряд без угрозы излишнего перегрева. Ствол, впрочем, быстро заменяется, что позволяет поддерживать темп стрельбы без потери баллистических свойств. Для удешевления и повышения кучности стрельбы хромировать канал ствола не стали. На ствол крепится пламегаситель-компенсатор. Рукоятка на стволе служит для его замены. Пулемет может выполняться под патрон типа М193 или SS109.

Автоматика работает на принципе отвода части пороховых газов. Поскольку кучность при стрельбе очередями зависит прежде всего от плавности работы автоматики, в модели основное внимание уделено решению этой проблемы. Длинный ход затворной рамы и наличие буфера позволило намного снизить действие отдачи на оружие и стрелка. Газоотводное отверстие расположено ближе к казенной части ствола и снабжено газовым регулятором с шестью фиксированными положениями. Газовый двигатель высокого давления препятствует загрязнению и избавляет от срочной необходимости в чистке газового поршня и регулятора. При нажатии на спусковой крючок происходит спуск затворной рамы с боевого взвода. Двигаясь вперед под действием возвратно-боевой пружины, затвор извлекает патрон из магазина. Когда патрон дослан в патронник, поступательное движение затворной рамы поворачивает затвор и тот запирает патронник. Затем ударник затвора воспламеняет капсюль патрона. После прохождения пулей газоотводного отверстия затворная рама под давлением пороховых газов отходит назад поворачивая затвор, который зацепляет и выбрасывает стреляную гильзу. Если спусковой крючок не отпускать, то затвор вновь движется вперед досылает патрон в патронник и производит выстрел. Если крючок отпущен, затворная рама останавливается шепталом в заднем положении. Когда боеприпасы из магазина полностью израсходованы, затворная рама остается в переднем положении. Рукоятка перезаряжания расположена с левой стороны ствольной коробки, при стрельбе стопорится в переднем положении.

Система предохранения ударно-спускового механизма препятствует случайному выстрелу при неправильном обращении с оружием или его падении. Предусмотрен только непрерывный режим огня. Флажок предохранителя расположен слева над спусковой скобой и имеет два положения: «Fire» (переднее положение) и «Safe» (заднее). В положении «Safe» спусковой крючок заперт и разобщен с шепталом, что исключает случайный выстрел.

Мушка отнесена назад, к газоотводному узлу, прицел установлен на задней части ствольной коробки. Масса снаряженного «Ултимакс»-100 с сошками – 6,5 кг, для сравнения, бельгийский «Миними» без патронов весит 6,83 кг. Сравнительно небольшое «дрожание» пулемета «Ултимакс» при стрельбе и невысокий темп стрельбы в сочетании с передней рукояткой удержания допускают достаточно контролируемую стрельбу очередями в движении или прицельную стрельбу в положении стоя с упором приклада в плечо.

Питание осуществляется от сменного дискового (барабанного) магазина на 60 или 100 патронов. Корпус магазина выполняется из пластмассы с прозрачной задней стенкой. Магазины максимально удешевлены, поскольку их переснаряжение довольно трудоемко (хотя одно время сообщалось, что дисковый магазин может переснаряжаться за 11,6 с). Запасные магазины переносятся в специальной сумке. В боевых условиях пустые магазины рекомендуется выбрасывать, а по их израсходовании использовать стандартные коробчатые магазины на 20 или 30 патронов от штурмовых винтовок. Для завершения аналогии со штурмовой винтовкой «Ултимакс», едва ли не единственный из современных пулеметов снабжен креплением для штыка (видимо, это влияние японских пулеметов Второй мировой). Без специальной подготовки с пламегасителя могут выстреливаться винтовочные гранаты. Еще один необычный элемент, предлагаемый в комплект к пулемету – глушитель звука выстрелов, применяемый вместе со специальным стволом.

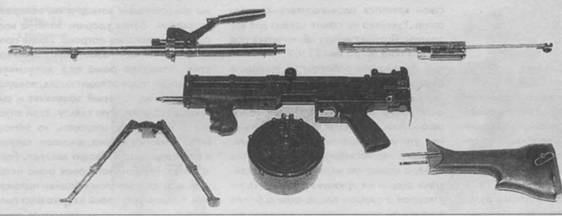

Неполная разборка пулемета «Ултимакс»-100 Mk III

Ручной пулемет «Ултимакс»-100 Mk III в варианте с глушителем

Ручной пулемет «Ултимакс»-100 с укороченным стволом

Складные сошки пулемета – телескопические, пулемет может поворачиваться относительно них в поперечной плоскости. Крепление сошек усилено дугами.
