Хотя для использования в качестве ручного MAG с его массой «тела» 11 кг явно тяжеловат, он заслужил большую популярность надежностью работы и высокой точностью стрельбы и состоит на вооружении в армиях Аргентины, Бельгии, Канады, Кубы, Эквадора, Индии, Индонезии, Израиля, Кувейта, Ливии, Малайзии, Нидерландов, Новой Зеландии, Перу, Катара, Сьерра-Леоне, Сингапура, ЮАР, Швеции, Танзании, Уганды, Великобритании, Ирландии, США, Венесуэлы, Зимбабве и др. Всего более чем 75 странами закуплено около 150 ООО пулеметов. Для поставок в Швецию производилась 6,5-мм модификация М58. MAG выпускается по лицензии в Великобритании (где состоит на вооружении под обозначением L7A1 и А2), Израиле, Индии, Ирландии, Швеции, США, ЮАР, а также в Сингапуре («Тип 74» с облегченным стволом) и на Тайване. Пулеметы зарубежного производства имеют ряд отличий — прежде всего, в органах управления. Наибольшее количество пулеметов произведено в США, где под маркой М240 он устанавливается на танки (М240Т), БМП (М24 °C), вертолеты и БТР (М240Е1 на шкворневых установках). Устройство М240 соответствует Модели 60–40 последних модификаций с питанием от американской ленты типа М13.

В отношении патрона 7,62x51 НАТО стоит отметить, что в качестве боеприпаса единого пулемета патрону не хватает энергии, и его утверждение штатным патроном НАТО до сих пор выглядит несколько странно. Однако за полстолетия патрон достаточно хорошо освоен в производстве в ряде стран и сохраняет свое значение. Чаще он имеет латунную гильзу, реже стальную, снаряжается всеми допустимыми в военных целях пулями — обыкновенными, трассирующими (эти два типа в основном применяются при стрельбы из MAG), бронебойными и т. д. Та же бельгийская FN выполнила к этому патрону пулю SS1 23, схожую по конструкции с пулей SS109 от 5,56-мм патрона. Масса SS123 — 9,6 г, начальная скорость — 865 м/с, а благодаря наличию закаленного стального сердечника пуля имеет в 1,5 раза большую бронепробиваемость, чем стандартная патрона НАТО.

7,62-мм танковый пулемет ЕХ-34 системы «Чэйн Ган» с внешним приводом автоматики сумел заменить в качестве спаренного на некоторых машинах пулеметы системы MAG

Характеристики

Патрон 7,62x51 НАТО

Масса, кг

пулемета с прикладом и сошкой 10,85

пулемета на треножном станке 21,35

ствола 3,0

Длина, мм

пулемета 1260

ствола 545

Нарезы 4

Длина хода нарезов, мм 305

Прицельные приспособления мушка, секторный прицел

Начальная скорость пули, м/с 840

Темп стрельбы, выстр./мин 600-1000

Боевая скорострельность, выстр./мин 200

Прицельная дальность, м 1 800

Дальность эффективного огня, м 1200

Емкость ленты, патронов 50 или 250

Порядок разряжания

Нажать защелку впереди стойки прицела и откинуть вверх крышку приемника. Снять ленту, если она есть, осмотреть направляющий паз и закрыть крышку. Отвести назад рукоятку взведения, чтобы извлечь патрон из патронника, удерживая рукоятку в заднем положении, нажать спусковой крючок, вернуть рукоятку взведения в переднее положение.

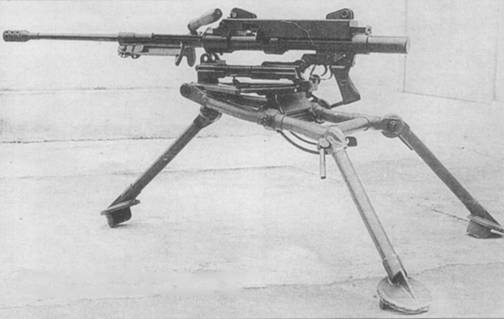

Единый пулемет «Уирапуру Меканика» на треножном станке. Приклад снят

Бразилия

Единый пулемет «Уирапуру Меканика»

Бразилия, претендующая на ведущую роль среди стран Южной Америки, давно стремится обеспечивать свои вооруженные силы по возможности вооружением отечественного производства. Исследовательские работы по созданию единого пулемета начались в Бразилии в 1969 г. Специально созданная группа конструкторов из Военного инженерного института IME создала под патрон 7,62x51 три прототипа пулемета с газоотводным двигателем автоматики, получившего название «Мария Бонита». Пулемет функционировал вполне удовлетворительно, но нехватка опыта в этой области стала причиной ряда недостатков конструкции. Передача разработки частной компании также не дала желаемого результата.

В конце концов командование сухопутных войск поручило разработку пулемета группе конструкторов под руководством Олимпиу Виера де Меллу. В 1976 г. он создал существенно модифицированную модель. В конце 1 977 г. Институт исследований и разработок министерства обороны выдал фирме «Меканика Индустрий э Коммерцио Лтда» контракт на производство двух опытных моделей. Пулемет хорошо показал себя на испытаниях и был принят бразильской армией в 1979 г. После этого началось его производство для нужд вооруженных сил Бразилии, а также на экспорт. Пулемет получил имя «Уирапуру» — по имени птицы, живущей в бразильских джунглях (в сочетании с названием фирмы-производителя — «Уирапуру Меканика», Uirapuru Mekanika). Производство подготовили на заводе недалеко от Рио-де-Жанейро.

Автоматика пулемета действует за счет отвода пороховых газов через отверстие с правой стороны ствола, газового регулятора нет. Газовая камера и сошки крепятся на кронштейне — переднем продолжении ствольной коробки. Запирание канала ствола производится снижающейся личинкой. Огонь ведется только в режиме непрерывного. Предохранитель имеет два положения «SAFE» (предохранитель) и «AUTOMATIC» (огонь), и расположен над пистолетной рукояткой. Питание осуществляется от патронной ленты, отвечающей стандартам НАТО. Рукоятка для переноски расположена на стволе и служит также для его замены. Рекомендуется замена ствола после каждых 400 выстрелов. На конце ствола имеется перфорированный дульный тормоз-пламегаситель. Ствольная коробка очень простой формы чуть длиннее трубы, содержащей затвор с возвратной пружиной. Приемник под ленту выполнен в виде крышки ствольной коробки. Механизм подачи ленты — рычажный. Пулемет — сравнительно длинный, но достаточно удобен в переноске и установке на позиции.

Прицельные приспособления включают регулируемую по горизонтали и вертикали мушку и прицел с делениями на 200, 600 м и от 800 до 1400 м. Прицел и мушка прикрыты с боков «ушками», их расположение на ствольной коробке обусловило малую длину прицельной линии.

«Уирапуру» используется в различных вариантах: как ручной пулемет (с прикладом и сошкой), станковый пулемет (без приклада, на треножном станке), спаренный танковый пулемет (с электроспуском), зенитный пулемет и т. д На люльке станка пулемет крепится за передние и задние проушины снизу ствольной коробки.

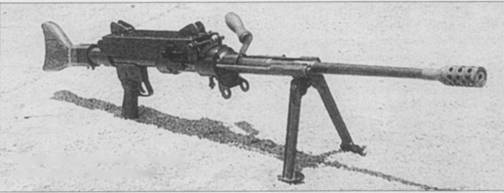

Единый пулемет «Уирапуру Меканика» на сошках

Характеристики

Патрон 7,62x51

Масса, кг 13

Длина, мм 1300

Длина ствола, мм 600

Нарезы, правосторонние 6

Длина хода нарезов, мм 305

Начальная скорость пули, м/с 850

Темп стрельбы, выстр./мин 650-700

Емкость ленты, патронов 50

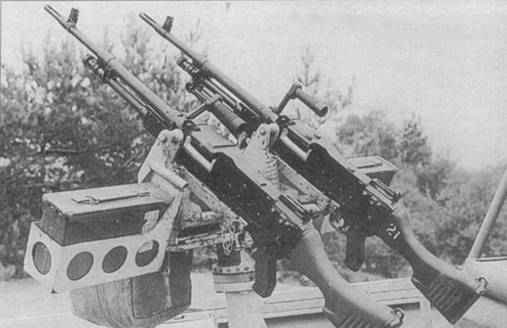

Спаренная шкворневая установка для пулеметов L7A2

Единый пулемет L7A1, установленный на мостике эсминца «Бирмингем»

Великобритания

Единый пулемет L7

Пулемет L7 представляет собой выпускавшийся в Великобритании по лицензии бельгийский MAG и имеет следующие модификации:

• L7A1 — аналогичен базовой модели MAG (Т1) с рассыпной лентой на 200 патронов,

• L7A2 — основная британская модель с креплением на пулемете патронной коробки с лентой на 50 патронов, штампованные сошки крепятся не на ствол, а на газоотводный узел;

• L8A1 и А2 — танковые пулеметы,

• LI 9А1 — редко встречающаяся модификация L7A1 с утяжеленным стволом,

• L20A1, А2 и L44A1 — авиационные пулеметы для армейской и флотской авиации,

• L37A1 и А2 — танковый пристрелочный пулемет, может сниматься и ставиться на треножный станок,

• L41A1, L45A1, L46A1 — учебные пулеметы,

• L43A1 — пристрелочный пулемет для легкого танка «Скорпион».

Видно, насколько широк диапазон применения единых пулеметов и их модификаций.
