Для применения L7A2 разработан ряд установок, основным был полевой треножный станок L4A1 с пружинным амортизатором узла крепления пулемета. После принятия на вооружение 5,56-мм ручного пулемета пулеметы L7A2 изъяли из взводов, но сохранили в качестве ротного и батальонного автоматического оружия.
Для зенитной стрельбы из L7 была принята зенитная стойка с простым вертлюжным устройством. Во время Фолклэндской кампании пулеметы L7A1 устанавливались на импровизированные зенитные стойки на бортах кораблей, чтобы дать некоторую защиту от аргентинских воздушных атак со сверхмалых высот.
Малокалиберный
Израиль
В 1990 г. Армия Обороны Израиля, всегда уделявшая большое внимание широкому использованию пулеметов для подавления противника, приняла для вооружения пехотных взводов ручной пулемет «Негев» (Negev, представлен в 1988 г.) с некоторыми элементами «универсальности». Производство пулемета взяла на себя, конечно, IMI (TAAS-л Израиль Индатриз Лтд.»).
Для стрельбы используются стандартные боеприпасы типа 5,56x45 НАТО. Стрельба патронами типа M193 возможна после установки ствола с соответствующей нарезкой.
Автоматика пулемета работает на принципе отвода части пороховых газов через поперечное отверстие в стенке канала ствола. Запирание канала ствола — поворотом затвора, выстрел происходит с заднего шептала, но ударник срабатывает только при запертом затворе. Газовый регулятор имеет три положения. Первое, когда газовая камера перекрыта, используется для отстрела винтовочных гранат (им в армии Израиля придается немалое значение), второе — для ведения огня с темпом 700–850 выстр./мин., третье — для стрельбы с темпом 850-1000 выстр./мин, а также в условиях сильного запыления газоотводной системы.

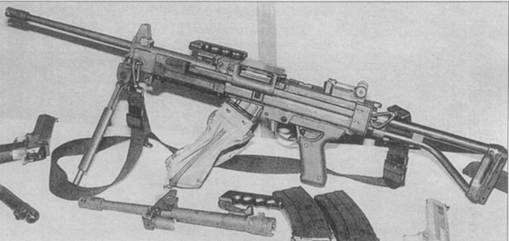

Ствол — быстро сменный, снимается вместе с сошками. Флажковый неавтоматический переводчик-предохранитель расположен с левой стороны пистолетной рукоятки. Клавиша предохранителя движется в выемке в виде сектора, верхнее положение предохранителя — «непрерывный огонь», нижнее — «предохранитель», среднее (клавиша направлена вперед) — «одиночный огонь». Прицельные приспособления механические (прицел — секторный), предусмотрено крепление для установки оптических и ночных прицелов. Необходимость стрельбы винтовочными гранатами обусловила отнесение мушки назад, к цевью.
Характерная особенность пулемета — переменное питание. Оно может осуществляться от рассыпной звеньевой ленты на 200 патронов или стандартных магазинов на 12, 35 и 50 патронов от штурмовых винтовок «Галил», могут использоваться дисковые магазины с соответствующим креплением. В экспортном варианте ставится переходник для крепления магазинов винтовок M16. При установке приемника под ленту сама лента может укладываться в мягкую брезентовую сумку, крепящуюся на гнездо магазина — так уменьшается возможность засорения приемника через ленту, весьма вероятного в условиях, в которых пулемет применяется.
«Негеву» старались придать универсальность. Он может вести огонь с сошек либо со станка. При снятых сошках и ленточном приемнике, установке обычного цевья и замене ствола на легкий он превращается фактически в штурмовую винтовку. Пулемет также устанавливается на боевых машинах и транспортных средствах. Использование в машинах облегчает складной приклад. «Негев» достаточно прост в обслуживании, при неполной разборке разделяется на шесть крупных частей, включая сошку.
Для парашютно-десантных подразделений выпускается облегченная модель пулемета с укороченным стволом.
Пулемет «Негев» на шкворневой установке для боевых машин, с радиолокационным прицелом
Единый пулемет «Негев» на позиции
Патрон 5,56x45 (SS109 или M173)
Масса пулемета, кг 7,5
Длина пулемета, мм
приклад сложен 780
приклад откинут 1020
Длина ствола, мм
стандартный 460
легкий укороченный 330
Нарезы, правосторонние 6
Длина хода нарезов, мм
(патрон SS109) 178
Начальная скорость пули, м/с
(патрон SS109) 885
Прицельная дальность, м 1000
Темп стрельбы, выстр./мин 700-1000
Емкость системы питания, патронов
коробчатый магазин 30 или 35
дисковый магазин 100
звеньевая лента 200
Порядок разряжания.
Отсоединить магазин, если он установлен (защелка магазина — впереди спусковой скобы). Для извлечения ленты нажать защелку позади крышки приемника и поднять крышку. Оставив крышку открытой, отвести назад затвор, чтобы можно было осмотреть патронник и направляющий паз. Убедившись, что в них нет патронов, закрыть крышку приемника, отпустить затвор и нажать спусковой крючок.
Малокалиберный единый пулемет СЕТМЕ «Амели» на сошках, лента висит свободно
Испания
С 1974 г. мадридская фирма СЕТМЕ начала разработку легкого 5,56-мм единого пулемета. Руководил разработкой X. Иименец-Альфаро. Проект обозначили англоязычной аббревиатурой SPAM («штурмовой пулемет специального назначения») — оружие предназначалось прежде всего для сил специальных операций. Расчет делался на удобство стрельбы с сошек, стоя с упором приклада в плечо, с ремня («от бедра») либо с легкого треножного станка. При этом эффективная дальность стрельбы, видимо, не была решающим фактором, пулемет предполагалось использовать в ближнем бою, что и оправдывает выбор патрона 5,56x45. Пулемет был создан в 1982 г. Принятый в 1992 г. на вооружение он получил имя «Амели» (СЕТМЕ AMELI).
Стоит отметить, что «Амели» несет на себе влияние германских систем — дизайн напоминает MG3, а сама идея легкого единого («штурмового») пулемета перекликается с НК23Е «Хеклер унд Кох». Автоматика работает на принципе отдачи полусвободного затвора с применением роликов для замедления отпирания канала ствола. Эта система, позаимствованная от германских опытных моделей МР45 и MG45 конца Второй мировой войны, используется практически во всех разработках стрелкового оружия СЕТМЕ. Единство с 5,56-мм винтовкой Модель L подчеркивается взаимозаменяемостью многих деталей.
Питание «Амели» осуществляется от рассыпной звеньевой патронной ленты на 1 00 или 200 патронов, укладываемой в пластиковой коробке, крепящейся с левой стороны ствольной коробки. Механизм подачи ленты — рычажный. В крышке приемника смонтирован указатель заряжания — при установленной ленте его шляпка выступает вверх и легко различима визуально и на ощупь. Для максимального облегчения оружия ствол не стали утяжелять, зато максимально облегчили и ускорили его замену. Темп стрельбы переменный — 800 либо 1 200 выстр./мин. Диоптрический прицел выполнен на рукоятке для переноски и имеет установки на 300, 600, 800 и 1000 м. Мушка — складная. Комплект пулемета включает запасной ствол, встроенный индикатор наличия патронов, оптический прицел с подсветкой сетки и прибор ночного видения. Ствол снабжается пламегасителем.
