Характерные формы приклада («рыбий хвост») и кожуха ствола заимствованы у германского MG3, хотя у «Амели» эти элементы значительно легче. По германскому образцу выполнена и рукоятка взведения. Сошки облегчены перфорацией. Пулемет может ставиться и на легкий треножный станок — для крепления на люльке станка служит зацеп снизу кожуха.
С правой стороны пистолетной рукоятки смонтирован неавтоматический предохранитель: его переднее положение — «предохранитель», заднее — «огонь». Пулемет заряжается и взводится с выключенным предохранителем, шептало удерживает затвор на боевом взводе. При нажатии на спусковой крючок шептало проворачивается на оси и отпускает затвор, который начинает двигаться вперед под действием возвратно-боевой пружины, по пути подхватывая патрон и досылая его в патронник. Выбрасыватель (который действует как направляющая) захватывает проточку на гильзе. Остов затвора наклонными плоскостями выдавливает ролики через окна в затворе
Кроме сил специальных операций Испании «Амели» приняли на вооружение в Мексике, поступали заказы и от других стран. Разработан еще более легкий вариант. Ряд специалистов числит «Амели» среди «лучших 5,56-мм пулеметов, предлагаемых ныне» — прежде всего благодаря сочетанию массы ручного пулемета с боевой скорострельностью единого. Пулемет предлагался также в варианте без приклада, на шкворневой установке — для вооружения танков и бронемашин.
Способ стрельбы из пулемета «Амели» с ремня, патронная коробка укреплена на пулемете
Патрон 5,56x45
Масса пулемета, кг 6,35
облегченная модель 5,20
Длина пулемета, мм 970
Длина ствола, мм 400
Нарезы, правосторонние 6
Длина хода нарезов, мм
патрон НАТО 178
патрон Ml 93 305
Начальная скорость пули, м/с 875
Дульная энергия, дж 1660
Темп стрельбы, выстр./мин 850-1200
Прицельная дальность, м 1650
Емкость ленты, патронов 100 или 200
Масса снаряженной патронной коробки, кг
100 патронов 1,55
200 патронов 3,0
Порядок разряжания
Сдвинуть вперед защелку крышки предохранителя у переднего конца приклада и открыть крышку. Снять пулеметную ленту с подавателя и снять патронную коробку с ее крепления на оружии. Отвести назад рукоятку взведения, осмотреть патронник и направляющий паз. Закрыть крышку приемника, нажать спусковой крючок.

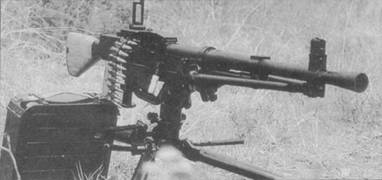

Единый пулемет Тип 67 на треножном станке, с патронной коробкой
Китайская Народная Республика
Пулеметы, выпускавшиеся в Китае в 1930-1960-е гг. (в дополнение к зарубежным поставкам), представляли собой копии зарубежных моделей. Так, станковый пулемет Тип 24 был несколько измененной копией германского MG08 (система Максима), станковые Тип 57 и Тип 63 — копиями советских СГ-43 и СГМ на соответствующих колесных станках.
В начале 1 970-х гг. в Китае приступили к выпуску нового пулемета Тип 67, призванного заменить в пехотных подразделениях устаревшие станковые и Тип 58. Новый пулемет создавался под тот же 7,62-мм винтовочный патрон советского образца, должен был вести огонь с сошек или со станка как по наземным, так и по воздушным целям.
Пулемет имеет автоматику на основе отвода пороховых газов через газовую камеру снизу ствола. Ствол — тяжелый, с гладкой внешней поверхностью, снабжен коническим пламегасителем. Цикл работы пулемета практически не отличается от Тип 58. Конструкция также во многом похожа, только затвор запирается перекосом. Типичным для китайских конструкторов решением было почти прямое заимствование основных узлов и механизмов конструкции у хорошо знакомых им зарубежных моделей — таким образом старались обойти проблемы, связанные с доводкой наиболее ответственных узлов. Механизм подачи ленты заимствован у пулемета Максима, затвор с ударным механизмом — у чешского ZB26, спусковой механизм — у советского ДПМ, газовый регулятор взят от РПД, способ крепления ствола в ствольной коробке с возможностью регулировки зазора между зеркалом затвора и дном гильзы — у советского СГ-43. Впрочем, результатом этой эклектики стало вполне работоспособное оружие. В целом пулемет приближается по характеристикам к советскому ПК и даже внешне его напоминает. Прицел — рамочный, складной, мушка защищена кольцевым ограждением. Лента подается справа из отдельно устанавливаемой патронной коробки. Складные сошки крепятся на газоотводную трубку.
Треножный станок рассчитан на ведение огня в положении лежа, сидя или с колена,
позволяет вести зенитный огонь в горизонтальном угле 360. Для стрельбы по воздушным целям используется кольцевой ракурсный или оптический прицел.Тип 67 стал первым серийным китайским пулеметом собственной разработки. Он поставлялся в Народно-освободительную Армию Китая, а также во Вьетнам, в Конго, Замбию, использовался в нескольких военных конфликтах. Известны модификации Тип 67-1, 67-2 (получил рукоятку для переноски и замены ствола), 67-2С.
Очевидно, Тип-67 не полностью удовлетворял требованиям НОАК и зарубежных покупателей, поскольку позже появился единый пулемет Тип 80 — копия советского ПКМ.
| Характеристики | Тип 57 | Тип 67 |
| Патрон | 7,62x53 | 7,62x53 |
| Масса «тела» пулемета, кг | 13,8 | 10 |
| Длина пулемета, мм | 1120 | 1250 |
| Длина ствола, мм | 719 | 606 |
| Число нарезов | 4 | 4 |
| Длина хода нарезов, мм | 240 | 240 |
| Начальная скорость пули, м/с | 855 | 840 |
| Темп стрельбы, выстр./мин | 500-700 | 650 |
| Боевая скоростр., выстр./мин | 200-250 | 100-150 |
| Прицельная дальность, м | 2000 | 1000 |
| Эффективная дальность стрельбы, м | 1000 | 800 |
| Емкость ленты, патронов | 250 50,100,250 | |
| Масса коробки с лентой на 250 патронов, кг | 10,25 | 10,25 |
Крупнокалиберный пулемет Тип 77 на треножном станке в положении дпя наземной стрельбы
Крупнокалиберный пулемет Тип 77 на треножном станке в положении для зенитной стрельбы
Этот пулемет, впервые появившийся в конце 1980-х гг., изначально был создан под патрон Тип 54 (12,7x108) для противовоздушной обороны, но может использоваться и против наземных целей. Задача явно стояла в создании легкого пулемета, более мобильного, чем ДШКМ.
Использована необычная для оружия такого калибра система газоотводной автоматики с непосредственным воздействием пороховых газов на затвор. Газоотводная трубка идет от отверстия в стенке ствола и газового регулятора к передней части ствольной коробки, и отведенные пороховые газы давят на нижнюю часть затворной рамы. Система запирания представляет собой модифицированную схему Чельмана (видимо, заимствована у советского ДШКМ или Тип 54): при приходе в крайнее переднее положение затворная рама раздвигает два качающихся боевых упора, которые заходят за опорные плоскости в выемках ствольной коробки. Компоновка выполнена по «линейной» схеме — ствольная коробка с основными механизмами расположена на продолжении оси канала ствола. Ствол снабжен продольным оребрением до половины длины и перфорированным дульным тормозом активно-реактивного действия.
Органы управления традиционны — две рукоятки и спусковой рычаг на затыльнике ствольной коробки. Питание оружия — ленточное, лента подается из коробки, крепящейся слева. Стандартным является оптический зенитный прицел, но есть и складной рамочный и мушка с кольцевым ограждением.
Имеется комплекс треножных установок для зенитной стрельбы. Основной служит легкая тренога с раздвижной передней ногой, допускающая круговой обстрел и огонь из положения лежа, сидя или стоя.
