ПК имеет ленточное питание с подачей ленты справа. Лента — металлическая, звеньевая, нерассыпная, с закрытым звеном. Из-за конфигурации отечественного винтовочного патрона с выступающей закраиной гильзы прямой подаче патрона из ленты в патронник предпочли схему с предварительным извлечением. Механизм подачи ленты оригинальной рычажной схемы смонтирован на откидном основании приемника и откидной крышке ствольной коробки, в действие приводится подавателем, смонтированным на правой стенке ствольной коробки и охватывающим затворную раму своим выступом (справа) и роликом (слева). При движении затворной рамы назад она своей левой наклонной гранью воздействует на ролик подавателя. Подаватель поворачивается и закрепленный на нем палец подачи перемещает ленту на один шаг влево. В это время предыдущий патрон, захваченный зацепами извлекателя затворной рамы, движется с затворной рамой назад и через окно с помощью поворачивающегося рычага подачи опускается на линию досылания. При ходе подвижной системы вперед патрон досылается затвором и захватывается выбрасывателем. При этом подаватель под действием правой грани затворной рамы смещается вправо и палец подачи заскакивает за очередное
Имеются патронные коробки для лент на 1 00, 200 или 250 патронов. При использовании пулемета на сошке коробка с лентой на 1 00 патронов крепится на ствольную коробку снизу, на треножном станке Саможенкова — все варианты коробок носятся и располагаются на позиции отдельно. Коробка на 100 патронов имеет в крышке откидной клапан для прохода ленты, когда коробка укреплена на пулемете. Для снаряжения патронных лент используется машинка Ракова.
Для единого пулемета понятие короткой и длинной очереди иное — короткая включает до 1 0 выстрелов, длинная до 30. Винтовочный (или «винтовочно-пулеметный») патрон 7,62x53 в разное время выпускался с несколькими типами пуль: обыкновенная легкая обр.1908 г. (пуля «Л»), обыкновенная тяжелая обр.1930 г. («Д» массой 11,7-11,9 г), обыкновенная легкая со стальным сердечником «ПС» (9,45-9,75 г, серебристая головка); трассирующие «Т-30» и «Т-46» (масса «Т-46» — 9,4–9,9 г, зеленая головка), дающая светящийся след на дальности до 1000 м; бронебойно-зажигательная «Б-32» и «БС-40» (последняя — с металлокерамическим сердечником, 12–12,5 г, черная головка с красными поясками, заряд 3,15-3,2 г), бронебойно-трассирующая «БТ-90» (создана взамен трассирующей); пристрелочно-зажигательная «ПЗ». В 1954 г. был модернизирован патрон с пулей Б-32, в 1974 г. — отработана трассирующая пуля улучшенной баллистики Т-46М (для уменьшнеия рассеивания и повышения эффективности пристрелки именно при стрельбе из пулеметов), в 1988 г. — легкая пуля «СТ-М2» повышенной пробиваемости (модернизированная «ПС» с термоупрочненным стальным сердечником). Практически все эти варианты патрона могут использоваться в пулемете — правда, патроны с пулями «Л» и «Д» уже вышли из употребления. Масса патрона, в зависимости от типа пули и материала гильзы — 21–24 г.
Пулемет имеет открытый механический секторный прицел, колодка которого установлена на крышке ствольной коробки, мушка крепится на треугольном основании у дульной части ствола и защищена с боков «ушками». Прицел имеет механизм введения боковых поправок. На модификации ПКН могут устанавливаться ночные бесподсветные прицелы ППН-3, НСПУ, НСПУМ.
На станке 6Т2 конструкции Е.С. Саможенкова пулемет крепится на раме (люльке) за передние цапфы ствольной коробки, выступы и выемы у спусковой скобы. Рама шарнирно соединена со штыревым вставным вертлюгом снабженным секторным механизмом горизонтальной наводки и стержневым винтовым — тонкой вертикальной наводки. Сектор горизонтальной наводки насечен в тысячных угла и снабжен ограничителями для фиксированного рассеивания по фронту. Для зенитной стрельбы и стрельбы по наземным целям с колена на раме закреплена откидная стойка с вращающимся кронштейном на конце. Характерной чертой станка являются незарывающиеся сошники на концах штампованных ног коробчатого сечения — проскальзывание ног по грунту под действием отдачи меньше сбивает наводку, чем «подпрыгивание» станка вокруг зарывшихся сошников. Для скользких и подвижных грунтов на передней ноге имеется откидной дополнительный сошник. Шарнирное крепление ног позволяет вести огонь со станка в положении лежа, сидя или с колена, положение ног фиксируется с помощью зубчатых шайб и зажимных винтов.
Высота линии огня на станке Саможенкова — 320–820 мм, углы наведения по горизонтали — 90 по наземным целям и 360 по воздушным. Испытывалась, но не была принята на вооружение легкая установка-задняя опора к ПК для стрельбы ночью по пристрелянным целям.
Модификациями ПК стали бронетранспортерный ПКБ (6П10) и танковый ПКТ. Пулемет ПКБ мало отличается от ПК и крепится на БТР и БРДМ на вертлюжной установке 6У1 с держателем для патронной ленты и гильзосборником. Масса ПКБ с установкой без ленты — 1 8,5 к г. Со снятием с вооружения старых бронемашин ПКБ нашли себе место на транспортно-боевых вертолетах — здесь пулемет с рукоятками управления на затыльнике ствольной коробки используется с кольцевым прицелом и мушкой на кронштейне. Правда для «авиационного» пулемета скорострельность ПК слишком низкая.
ПКТ отличается гладким тяжелым стволом, конструкцией газового регулятора, электроспуском, отсутствием собственных прицельных приспособлений, рукоятки и приклада, изменениями внешних деталей ствольной коробки. Для крепления ПКТ в качестве спаренного служит амортизированный кронштейн. ПКТ используется также на дистанционно управляемых установках.
Единый пулемет ПК/ПКС представляет собой мощное, маневренное и удобное групповое оружие, отличается сравнительно небольшими размерами и массой при хорошей кучности стрельбы. Сменный ствол и ленточное питание позволяют вести интенсивную стрельбу в напряженные периоды боя. ПК состоит на вооружении армий пятнадцати стран.
Единый пулемет ПК/ПКС на станке Саможенкова в положении для зенитной стрельбы
Заряжение пулемета ПКС. Пулемет установлен на поднятой стойке станка Саможенкова, на дульной части ствола-насадка холостой стрельбы. Учения армии ПНР

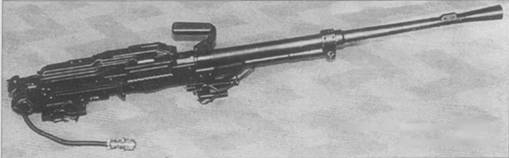

Танковый пулемет ПКМТ с электроспуском
< image l:href="#"/>Устройство пуль патрона 7,62x53
а-со стальным сердечником, б-легкая, в-тяжелая, г-трассирующая; 1 — сердечник, 2-оболочка, 3-рубашка, 4-стакан, 5-трассирующий состав
Устройство патрона 7,62x53
1-пуля, 2-гильза, 3-заряд пороха, 4-капсюль.

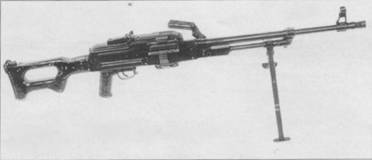

Единый пулемет ПКМ на сошках. Вид слева

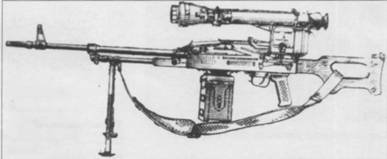

Пулемет ПКМ с бесподсветным ночным прицелом НСПУ
Пулемет ПКМС на станке Степанова, с отдельно установленной патронной коробкой на 250 патронов

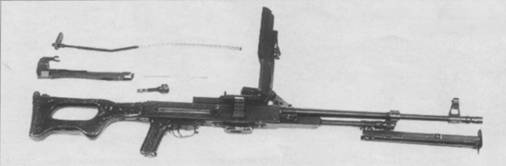

Неполная разборка пулемета ПКМ
Пулемет ПКМС на станке Степанова
Пулемет Калашникова был модернизирован прежде всего с целью снижения массы и повышения удобства эксплуатации. Массу удалось снизить на 1,5 кг. Был внесен ряд изменений: ликвидировано оребрение ствола, применена другая конструкция пламегасителя, рукоятки перезаряжения, затылка приклада, спусковой скобы. Жесткость крышки ствольной коробки повышена продольными ребрами. Приклад получил складной наплечник. Модернизированный пулемет был принят в 1969 г. и получил обозначение ПКМ (индекс 6П6М). Деревянные детали со временем были заменены пластмассовыми. Пулемет имеет «ночную» модификацию ПКМН, приспособленную для установки ночных прицелов — например, универсального бесподсветного прицела второго поколения НСПУ-3 (1 ПН-51) с кратностью увеличения 3,46х и полем зрения 9,5, обеспечивающего надежное обнаружение человека на дальности до 300–600 м, в зависимости от уровня освещенности. НСПУ-3 имеет подсвечиваемую прицельную сетку, массу 2,1 кг. Пользуется популярностью также прицел НСПУ-5 (1ПН83) с кратностью увеличения 3,5х, массой 1,45 кг, дальностью обнаружения человека в полной темноте 300 м. Кроме того на ПКМН нередко ставят оптический прицел типа четырехкратных 1 П43 или 1П29.
К ПКМ принят новый треножный станок 6Т5 конструкции Л.В.Степанова. В конструкции широко использован принцип многофункциональности деталей. В качестве стойки для зенитной стрельбы используется остов механизма вертикального наведения. Втулка-основание служит осью крепления задних ног станка. Механизм крепления пулемета совмещен с защелкой крепления остова механизма вертикального наведения для зенитной стрельбы, механизм тонкой вертикальной наводки — с осью крепления механизма вертикального наведения. На правой задней ноге станка введена стойка крепления коробки с лентой. Это позволило переносить пулемет в бою одним номером расчета, менять позицию без разряжания пулемета, а кроме того повысило устойчивость станка на позиции при снижении его массы. Сложенный станок переносится за спиной вторым номером расчета, к нему, как на вьюк, можно крепить две патронные коробки, при этом руки бойца на марше остаются свободными. Станок Степанова на 3,2 кг легче станка Саможенкова, деталей у него меньше на 29 единиц (около 40 %). Отношение массы станка к массе «тела» пулемета уменьшилась с 0,86 до 0,6, а масса пулемета на станке (без ленты) — до 12,0 кг, но кучность стрельбы не снизилась. В результате ПКМ/ПКМС оказался среди лучших пулеметов в мире по сочетанию высокой боевой эффективности, надежности, маневренности и боеготовности как на сошках, так и на станке.
Вместе с ПКМ появился и бронетранспортерный ПКМ Б, его масса на той же вертлюжной установке уменьшилась до 17,5 кг. Для оснащения патрулей «миротворческих сил» уже предложено вернуть и мотоциклетные установки пулемета.
ПКМ состоит на вооружении во многих странах мира и заслужил репутацию надежного и удобного в обращении пулемета с хорошими боевыми качествами. Эти оценки многократно подтверждены как сравнительными испытаниями, так и опытом боевого применения в локальных войнах и вооруженных конфликтах в различных регионах мира: Вьетнаме, Афганистане, Чечне, на Ближнем Востоке и др. Локальные военные конфликты сделали ПКМ весьма популярным. В условиях гор и населенных пунктов подразделения старались снабжать пулеметами ПК и ПКМ в варианте «ручных» сверх штата, поскольку — благодаря большей мощности патрона и прицельной дальности, они оказывались более эффективным оружием поддержки отделений, нежели ручные пулеметы под автоматный патрон. Правда, при этом нарушается принцип «единства патрона» в рамках взвода и даже отделения, но это единство уже давно нарушено снайперскими винтовками. Кстати, взаимодействие снайперов с расчетами ПКМ дает в бою неплохой эффект. При использовании ПКМ на сошках российские пулеметчики иногда помещают коробку на 200 патронов в рюкзак, откуда лента и подается в пулемет — перекручивание ленты оказывает тут незначительное влияние. В ходе военных конфликтов последних лет встречалось немало переделок пулеметов. Например, чеченские бандиты переделывали снятые с подбитых танков ПКТ в «ручные» с помощью кустарных металлических сошек и прикладов.
