В новом корпусе «И» расположили цехи №№ 85, 86, 87, 88 для производства комплекта деталей, в корпусе «Л» — цех № 89 для сборки пулеметов (начальник цеха Е.Г. Краснов). 10 августа в цехе «И» началась отладка оборудования и технологии. Первые пулеметы отправили на фронт в октябре 1943 г. СИ) ноября по 25 декабря первые серийные СГ-43 («станковый Горюнова. 1943 г.») испытывали на курсах «Выстрел». Всего до конца войны завод № 2 выпустил 28882 пулемета СГ-43. В 1944 г. производство СГ-43, параллельно с уже выпускавшимися пулеметами «Максим», освоили также в Златоусте на базе эвакуированного производства тульского машиностроительного и Подольского механического заводов. И хотя выпуск СГ-43 был значительно меньшим, чем «Максимов», в третьем, завершающем периоде Великой Отечественной войны СГ-43 участвовал в боях уже практически наравне с патриархом «Максимом»

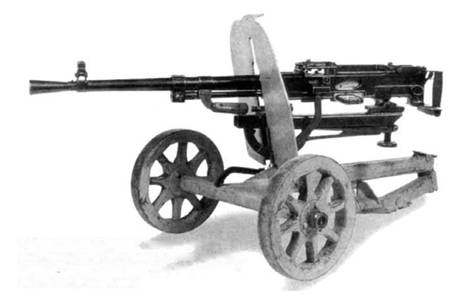

7.62-мм станковый пулемет Горюнова (СГ-43) на полевом колесном универсальном станке Дегтярева- Гаранина Стрела станка подогнута, щит установлен нештатно — развернут назад

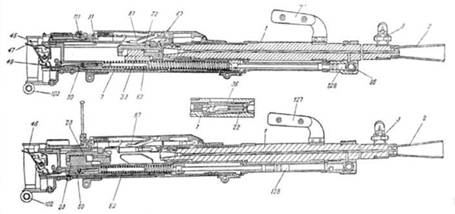

Продольный разрез пулемета СГ-13 Вверху — подвижная система в переднем положении Внизу — подвижная система в заднем положении 1 — ствол; 2 — пламегаситель; 3 — основание мушки: 7 — ствольная коробка. 22 — затвор; 23 — затворная рама; 46 — спусковой рычаг; 47 — предохранитель: 49 — двуплечий рычаг. 50 — рычаг шептала. 62 — направляющий стержень; 67 — извлекатель: 87 — рычаг подачи. 91 — защелка крышки; 111 — хомутик; а — схема запирания канала ствола 127 — рукоятка 128 — поршень

Устройство пулемета

Собственно пулемет состоял из ствола. ствольной коробки с прицелом, подвижной системы, приемника, затыльника с возвратно-боевой пружиной. рукоятки перезаряжаиия. замыкателя ствола. В комплект входили два запасных ствола.

Ствол имел надульной части нарезку для крепления конического пламегасителя. позади нее располагалось основание мушки. Перед пуском пулемета в серийное производство ствол дополнительно утяжелили для повышения прочности и уменьшения перегрева. На казенной части ствола находились продольный паз для фиксирования в ствольной коробке и поперечный паз для замыкателя ствола. Замыкатель представлял собой деталь сложного сечения. вставлявшуюся в поперечный паз вверху ствольной коробки и удерживавшую ствол от смещения. Ствол должен был заменяться через каждые 500 выстрелов. Для удобства смены ствола и переноски пулемета служила рукоятка. Замена ствола занимала всего 7–8 с. Выемки на казенном срезе обеспечивали плотное прилегание затвора к пеньку' ствола. Отвод пороховых газов производился через поперечное отверстие в стенке в газовую камеру закрытого типа, укрепленную двумя заклепками в средней части ствола снизу. В камере монтировался поворотный регулятор с тремя канавками разного сечения — совмещением канавки с газовым отверстием определялось количество отводимых к поршню пороховых газов. Управляющая трубка поршня крепилась штифтом впереди ствольной коробки.

Запирание канала ствола производилось перекосом затвора вправо. Подвижная система включала затворную раму со штоком поршня и призматический затвор. Движением затвора управлял верхний выступ («сапожок») затворной рамы, он же после запирании бил по ударнику. На нижней поверхности затвора выполнялся фигурный паз. на верхней — гребень-досылатель. В затворе монтировались ударник с стойком. подпружиненный выбрасыватель и штырь-отражатель. Выемки по бокам затворной рамы уменьшали трение при движении, собирали грязь и излишки смазки со стенок ствольной коробки. Спусковой механизм монтировался в затыльнике, соединявшемся со ствольной коробкой поперечным штифтом-замыкателем, спусковой рычаг воздействовал на двуплечий рычаг, а через него — на подпружиненный рычаг шептала, который своим выступом удерживал затворную раму на боевом взводе. Спусковой рычаг располагался между рукоятками управления и удерживался предохранителем — подобно «Максиму». Спереди затыльник переходил в направляющий стержень возвратно-боевой пружины

Схема газового регулятора пулемета СГ-43: 1 — газовый регулятор. 2 — газовая камера. 3 — ствол. 4 — поршень

Механизм запирания пулемета СГ-43:1 — затвор. 2 — скос фигурного выема затвора: 0 — сила отдачи. R — сипа сопротивления опорной поверхности ствольной коробки

Схема работы подающего механизма пулемета СГ-43:

1 — затворная рама. 2 — косой паз затворной рамы 3 — пальцы подачи. 4 — скошенный выступ ползуна

Траектория движения патрона при двухтактной подаче в пулемете СГ-43

Схема отражения гильзы в пулемете СГ-43.

1 — отражатель. 2 — уступ ствольной коробки

Хотя изначально ТТТ ГАУ предусматривали прямую (однотактную) подачу патрона из ленты, выступающая закраина отечественного винтовочного патрона вкупе с необходимостью использовать старые холщовые ленты заставили сохранить двухтактную подачу — извлечение из ленты назад перед опусканием на линию досылания (из упомянутых 14 опытных систем пулемета двухтактную подачу использовали только на 4). Это требовало повышения скоростей движения патрона н грозило сто демонтажом в ствольной коробке (эффект, хорошо знакомый по ДС- 39), но доработка СГ-43 позволила избежать таких неприятностей. К тому же лента с замкнутым звеном уже была отработана и применялась, а ленту с от крытым звеном еще нужно было отрабатывать (хотя достаточно удачный ее вариант применялся в опытном пулемете Силина). Так что ГАУ согласилось на двухтактную подачу. Подающий механизм ползункового типа состоял из основания приемника, его рамки, ползуна с пальцами, извлекателя патронов с двумя симметричными подпружиненными зацепами и крышки приемника. Использовалась металлическая нерассыпная лента по типу ленты ДС- 39 или штатная холщовая от «Максима». Извлекатель приводился в поступательное движение вдоль оси пулемета гребнем затвора, ползун двигался в поперечном направлении за счет взаимодействия его выступов с криволинейным пазом наверху затворной рамы. При движении затворной рамы вперед ползун подавался вправо, его пальцы перескакивали через звено металлической ленты или через патрон в холщовой лен те. При заднем ходе затворной рамы ползун шел влево и смещал своими пальцами ленту на один шаг, ставя очередной патрон напротив извлекателя. Приемник с откидной крышкой в 2–3 раза ускорял перезаряжание пулемета, особенно при не полностью расстрелянной ленте (в «Максиме* ее приходилось продергивать). Рукоятка заряжания выступала снизу под рукоятками управления, во время стрельбы оставалась неподвижной, удерживаясь в переднем положении защелкой. При высоких скоростях подвижной системы и «длинном» несимметричном узле запирания поперечные разрывы гильз все же происходили, но значительно реже, чем на ДС-39.

Прицельные приспособления включали откидной рамочный прицел и рсгулируемую штыревую мушку. Основание прицела крепилось к ствольной коробке «ласточкиным хвостом». Мушка с предохранителем крепилась в поперечном пазе основания также на «ласточкин хвост». Рамка прицела имела две шкалы: справа — от 0 до 2000 м для легкой пули, слева — от 0 до 2300 м для тяжелой Вдоль рамки двигался хомутик с целиком, шкалой его установки, насеченной в тысячных дальности, и винтом с маховичком. Для точной установки хомутика служи. т винт с маховичком в левой стенке рамки.

Выстрел, как и на большинстве пулеметов с высокой интенсивностью стрельбы и, соответственно. разогревом ствола, производился с заднего шептала. Для начала стрельбы следовало поднять головку предохранителя и нажать на спусковой рычаг. Двуплечий рычаг поворачивался и своим передним концом приподнимал рычаг шептала, затворная рама освобождалась с боевого взвода и, под действием возвратно-боевой пружины. устремлялась вперед Затвор передним скосом своего |ребия захватывал патрон из приемного окна рамки приемника и досылал сто в патронник. У казенного среза ствола затвор останавливался. Затворная рама продолжала двигаться, ее «сапожок» давил на грань фигурного паза затвора, поворачивал его вправо, и опорная поверхность затвора заходила за опорную плоскость ствольной коробки. Канал ствола оказывался запертым, хвост ударника вставал напротив «сапожка» затворной рамы, набравшей к тому моменту достаточную скорость. Одновременно извлекатель подающего механизма захватывал очередной патрон в ленте за закраину гильзы. Передняя плоскость «сапожка» посылала вперед ударник, и боек разбивал капсюль патрона. До полного запирания канала ствола выстрел был невозможен, поскольку ударник не мог нанести удар по капсюлю.

После прохождения пулей газоотводного отверстия часть газов попадала в камеру и отбрасывала затворную раму. После 5–6 мм хода затворной рамы ее «сапожок» давил на поверхность фигурного выреза затвора, поворачивал его влево, производя отпирание, и тянул затвор назад. Выбрасыватель извлекал из патронника стреляную гильзу, а гребень затвора подавал назад извлекатель подающего механизма. Отражатель, уперевшись в скос паза ствольной коробки, выдвигался за зеркало затвора и выталкивал гильзу через окно в левой стенке ствольной коробки. Извлеченный из ленты следующий патрон опускался в окно рамки приемника гребнем основания приемника и рычагом подачи и был готов к досыланию в патронник. Затворная рама, дойдя до крайней задней точки и ударившись о затыльник, начинала движение вперед. Если спусковой рычаг остатавался нажатым, цикл автоматики повторялся. Для прекращения стрельбы следовало отпустить спусковой рычаг, рычаг шептала опускался, и затворная рама после удара о затыльник вставала на боевой взвод.

«Станок Дегтярева» был создан под руководством В. А. Дегтярева конструктором Г. С. Гараниным (Дегтярев даже предлагал включить его в список на Сталинскую премию за пулемет СГ, иногда станок упоминается как «Дегтярева-Гаранина») и относился к полевым станкам универсального типа. Он состоял из основания, стола, вертлюга с качающейся частью, механизмов наведения и щита. Сказалось долгое пристрастие РККА к колесным станкам со щитом, хотя уже были разработаны варианты складных треножных станков. На стреле основания впереди крепилась ось с колесами, сзади — вертлюг для зенитной стрельбы, сошник и поручни. Стол имел горизонтальный сектор с отверстиями и съемные ограничители — для стрельбы с заданным рассеиванием но фронту. На люльке, укрепленной на качающейся части вертлюга, находились два ползуна, на которые с помощью засовов крепился пулемет. На вертлюге крепился также винтовой механизм тонкой вертикальной наводки.

Стрельба по наземным целям велась из положения лежа. О кучности говорят такие цифры: при приведении к нормальному бою на дальности 100 м допустимый габарит рассеивания составлял 16х 14 см при попадании восьми пуль из десяти в мишень размером 30x20 см. Для стрельбы с бруствера окопа и удобства переноски стрела складывалась, для упора в грунт при этом служил складной верхний сошник. Щит имел сверху отгиб-сошник. Для зенитной стрельбы станок опрокидывался, сошник щита упирался в грунт, а пулемет крепился на вертлюг на конце стрелы, стрельба велась с колена. Использовался кольцевой ракурсный зенитный прицел обр. 1944 г., рассчитанный на дальности до 1000 м и скорости цели до 450 м/с. хотя эффективной считалась стрельба до 500 м. Прицел был собран на раме, крепившейся на ствольной коробке, и не требовал дополнительной регулировки после установки.
