Резервуар с огнесмесью устанавливался в корме, трубопровод был проложен вдоль левого борта к брандспойту. установленному между передними выступами гусеничного обвода. В ходе рейда па Дьепп в 1942 г. использовались три машины, но все они были подбиты прежде, чем смогли вступить в дело — дальность огнеметания «Оук «составляла всего 40–50 ярдов (примерно 36–45 м).
Бронированный прицеп-цистерна танка «Черчилль Крокодайл»

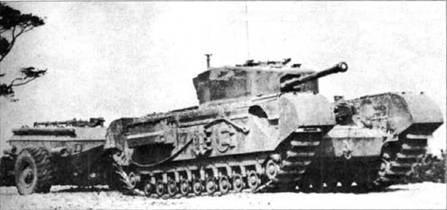

Огнеметный танк "Черчилль Крокодайл". Хорошо видна бронировка установки брандспойта в лобовом листе корпуса.
Огнеметный

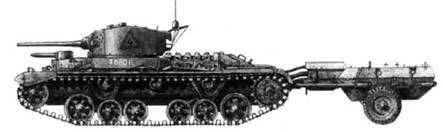

После испытаний прицепного бака- цистерны для огнемета на танке Валентайн» в 1942 г. Генеральный Штаб решил принять в качестве стандартной систему пневматического огнемета, действующего давлением азота. Разработка была закончена в 1943 г… первый заказ составил 250 систем с бронированными прицепами-цистернами. а в качестве танка-носителя выбрали «Черчилль» IV, правда, в октябре 1943 г. вместо него остановились на модификации VII со сварной пашней. Огнеметный танк предназначался для штурма германских укреплений в Нормандии. Производство вела фирма «Воксхолл» — основной производитель танков «Черчилль».
Двухколесный прицеп-цистерна системы «Крокодайл» был аналогичен испытывавшемуся с танком «Валентайн», но получил 15-мм бронирование. При емкости 1818 л огнесмеси весил прицел 6,6 т, сжатый азот размещался в прицепе в пяти баллонах. Из прицепа зажигательная смесь подавалась по гибкому шлангу под днищем корпуса к огнемету, установленному в отделении управления (брандспойт ставился вместо лобового пулемета слева от механика-водителя). Необходимое давление обеспечивалось сжатым азотом, и в идеальных условиях длина струп достигала 120 ярдов (110 м, по другим данным — до 135–150 м). Максимальная же эффективная дальность составляла 82 ярда (75 м). Запаса смеси хватало на 80 односекундных выстрелов. Давление сжатого азота в баллонах — 175–200 кг/см^2, рабочее давление — 20 кг/см^2. Поджигание струи — электрической запальной свечой. В качестве огнесмеси использовали бензин с алюминиевой стружкой. В случае необходимости вся огнеметная аппаратура могла сниматься, дабы снова превратить «Крокодайл» в обычный пушечный танк. Последние партии танков «Черчилль» модификации VII строились с расчетом на быструю переделку в «Крокодайл». Толщина лобовой брони позволяла подвести танк достаточно близко к укреплениям противника. При опорожнении или поражении прицеп-цистерну можно было быстро отсоединить с помощью пиропатрона в механизме сцепки. Разумеется, основное вооружение машины — 75-мм пушка — также могло использоваться. Танк сохранял и спаренный с пушкой 7,92-мм пулемет. Боекомплект — 65 выстрелов к пушке и 6525 патронов к пулеметам. На левом борту башни крепился 50,8-мм дымовой гранатомет.
Как и большинство других специальных машин на танковом шасси, огнеметные танки разрабатывались и испытывались на базе специально сформированной 79-й бронетанковой дивизии. Танками «Черчилль Крокодайл» вооружили два бронетанковых полка. «Черчилль Крокодайл» использовались в Италии и в Северо-западной Европе в 1944–1945 гг. в составе инженерно-штурмовых групп или для непосредственной поддержки пехоты при атаке позиционной обороны.
«Крокодайл» с успехом выжигал гарнизоны из ДОТов и полевых укрытий и был, пожалуй, самой полезной «боевой» модификацией в целом не слишком удачного танка «Черчилль» и самым удачным из британских огнеметных танков. Сбрасываемый прицеп давал безусловный выигрыш — уменьшилась пожароопасность танка. Но плюс породил и многие минусы: снизились маневренность и проходимость (танкисты постоянно боялись потерять прицеп при движении по пересеченной местности и преодолении препятствий. ухудшилась поворотливость), действия в населенных пунктах затруднялись, да и огнеметная аппаратура усложнилась. Всего к маю 1945 г. было выпущено 800 комплектов аппаратуры «Крокодайл», 250 из них предназначались для Дальнего Востока.
«Крокодайлы» находились в строю до конца войны, но после июля 1944 г. обычно держались в резерве на случай операций прорыва — как, например, планировавшийся прорыв «линии Зигфрида». Роту «Черчилль Крокодайл» использовали в Корее в 1950 г. Было построено также небольшое количество танков «Шерман Крокодайл» с той же огнеметной системой, но только четыре штуки нашли применение в армии США.

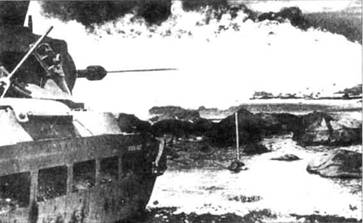

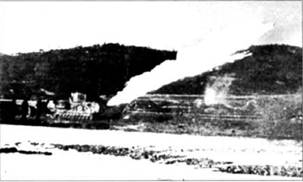

Этапы огнеметания из танка «Черчилль Крокодайл». Снимки сделаны с разными танками и в разное время: верхний — в Корее, средний — в Италии в 1945 г… нижний — в Англии в 1944 г. при подготовке к операции «Оверлорд»
Экипаж 5 человек
Боевая масса:
танка 40.64 т
прицепа 6,6 т
Длина танка 7,54 м
с прицепом-цистерной 12,25 м
Ширина 3,35 м
Высота 2,74 м
Основное вооружение 75-мм пушка и огнемет «Крокодайл»
Вспомогательное
вооружение 7,92-мм пулемет «Беза» 7,71-мм пулемет «Брэн»
Толщина брони от 25 мм до 152 мм
Мощность двигателя 350 л.с
Максимальная скорость хода 20 км/ч
Запас хода 100–180 км
Весьма эффективная огнеметная аппаратура ставилась на легкий гусеничный БТР «Юниверсал Кэрриер» Mk I (с темя опорными катками на борт) фирмы «Виккерс-Армстронг».
Огнесмесь размещалась в резервуаре емкостью 360 л, установленном снаружи на корме корпуса, поворотный брандспойт — в передней части, над бортом корпуса, на месте пулеметчика слева от механика-водителя. На «Уосп» Mk II огнемет с бронекожухом крепился в лобовом листе, при этом несколько возросла защищенность при уменьшившемся секторе обстрела. Рабочее давление создавалось сжатым азотом или углекислотой, которые содержались в двух баллонах по 10 л. Дальность огнеметания — до 75 м, число выстрелов — 10–12. Машина была достаточно компактна и быстроходна, но слабая бронезащита и отсутствие крыши делало этот самоходный огнемет весьма уязвимым. К его достоинствам можно отнести маневренность, малые размеры и сравнительную дешевизну. Канадцы ставили на «Юниверсал Кэрриер» Mk Г своего производства огнеметную аппаратуру «Ронсон». Для самообороны мог возиться ручной пулемет «Брэн» с боекомплектом 2000 патронов. Имелся прибор дымопуска.
Экипаж 3 человека
Боевая масса 3.7 т
Длина 3,7 м
Ширина 2,1 м
Высота 1,57 м
Вспомогательное
вооружение 7,71-мм пулемет» Брэн»
Толщина брони от 7 до 10 мм
Мощность двигателя 85 л.с.
Максимальная скорость хода 52 км/ч
Запас хода 200 км
Канада
Небольшое количество БТР «Рэм Кенгуру» (переделка канадских средних танков «Рэм») было переоборудовано канадской армией для установки огнеметной аппаратуры «Уосп» II, для самообороны имелся пулемет.
Этот самоходный огнемет применялся в Голландии в 1945 г., известен также как «Бэджер», хотя большинство переделанных таким образом машин составили танки «Шерман».
Окончание следует
Семен Федосеев
Система «Брэдли»
Продолжение. Начало см. в ТиВ № 8/2003 г.
Армия США получила 2300 машин М2 и М3 «Брэдли» первой модификации. Появление нового поколения БТВТ логично совпало с изменениями в военной доктрине США — в 1981 г. вместе со стратегией «прямого противоборства» приняли концепцию «воздушно-наземной операции (сражения)», изложив ее в Полевом уставе FM 100-5.
Новая система БТВТ соответствовала основным принципам воздушно-наземного сражения — инициатива, глубина, быстрота, согласованность — и таким понятиям, как «глубокое поражение», «единое поле боя» и «расширенное поле боя». Началась реорганизация соединений, частей и подразделений по программе «дивизия-86», составной части программы «Армия-90». Пехота, как род войск, делилась теперь на легкую, механизированную (мотопехота) и воздушно-десантную. Мотопехотные и танковые батальоны новой организации (батальон считается в США боевой частью рода войск) составили основу «тяжелых» дивизий — механизированных и бронетанковых. При незначительно увеличившейся численности личного состава мотопехотный батальон на «Брэдли» (896 человек, 54 БМП, 6 БРМ и 23 БТР) имел намного большие ударную силу и огневую мощь, чем батальон на БТР М113А1 (880 человек и 69 БТР). Это позволило повысить боевые возможности и управляемость тактических групп. Изменились и тактические нормативы: фронт наступления батальона мог увеличиваться с 2,5–3 до 5 км, фронт района обороны вырос с 3 до 5, а глубина — с 2,5 до 3 км.
