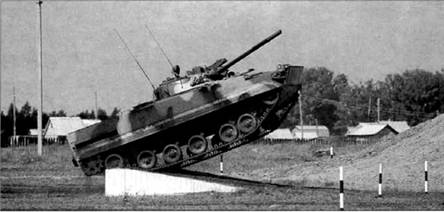

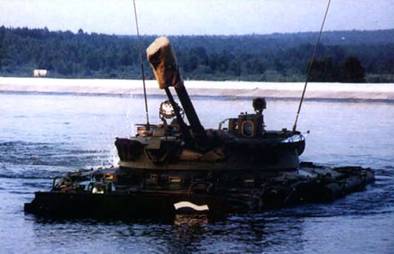

Не только на самолетах можно исполнять фигуру "кобра"

Несколько слов об аккумуляторных батареях (АКБ), которые устанавливались в БМП-3. На машинах, поставляемых с завода-изготовителя, устанавливались АКБ российского производства марки 12-СТ85Р. Эти батареи исправно служили приблизительно по 5 лет. По истечении их срока службы по решению Главного технического управления армии ОАЭ на БМП-3 устанавливались по четыре АКБ (вместо двух 12- СТ85Р) производства Германии, Испании, Франции или, чаще всего, США. емкостью по 170 Ач каждая. Точно такие же батареи устанавливались в танки "Леклерк". С Точки зрения физики никакой крамолы нет, даже получается общая емкость в два раза выше при подключении батарей с напряжением на выходе 24 вольта. Так вот, эти АКБ, даже таких фирм, как Bosch и Varta, работали в условиях ОАЭ в самом лучшем случае не более года. На танках "Леклерк" французские специалисты меняли АКБ вообще раз в полгода, иначе эти напичканные электроникой суперсовременные танки превращались в тонны бесполезного железа, но это уже тема для отдельного разговора. Вообще в этой командировке мне на собственном опыте пришлось познать, что такое "американское качество", превозносимое нашей отечественной рекламой. Все, с чем мне пришлось столкнуться, п где имелась фирменная надпись "Made in USA", будь то аккумуляторные батареи, автомобили (да, да!), воздушные пассажирские лайнеры — все это уступает по надежности нашим российским аналогам. О военной технике я уже и не говорю — здесь Россия "впереди планеты всей".

В одном из батальонов армии ОАЭ, дислоцировавшихся в эмирате Фуджейра, с нашими аккумуляторными батареями вообще произошел уникальный случай. В этом батальоне после пяти лет эксплуатации "родные" АКБ БМП-3 были заменены на американские. Отслужившие свой срок батареи российского производства были свалены в кучу в углу парка боевых машин Через полгода батальон должен был выходить на боевое дежурство. Когда же экипажи попытались завести свои машины, то ни одна из них не завелась даже от воздушной системы — не хватало мощности АКБ, чтобы создать давление в системе смазки и включить электроклапан системы воздушного запуска. Грозил крупный скандал, который вовсе не входил в планы командира батальона.

Тогда нашими военными специалистами во главе с подполковником П. Замковым вместе с экипажами были извлечены из-под слоя пыли и песка снятые полгода назад АКБ 12-СГ85Р. Их очистили, долили дистиллированной воды, установили на БМП и запустили двигатели БМП от системы воздушною запуска. При выдвижении к месту погрузки батальона на трейлеры АКБ подзарядились и еще полгода исправно служили в месте несения батальоном боевого дежурства. Вот так нашим АКБ пришлось отрабатывать за их американских "коллег".

Окончание следует

Алексей Степанов

Сочлененные гусеничные и колесные машины высокой проходимости

Продолжение. Начало см. "ТиВ" №№ 5,8-10/2003 г.

Двухзвенный сочлененный автомобиль 6x6 Gama-Goat

Среди сочлененных автомобилей средней грузоподъемности получил известность трехосный 6x6 автомобиль Gama-Goat, созданный в 1962 г, американской фирмой Ling-Temco-Vouht.

Автомобиль состоит из двухосной передней секции и одноосной задней секции. Все колеса ведущие, а передние и задние управляемые. Поворотно-сцепное устройство в виде специального шарнира позволяет секциям поворачиваться относительно друг друга в вертикально-продольной, вертикально-поперечной плоскостях и на незначительный угол в горизонтальной плоскости. Каких-либо дополнительных устройств для управления автомобилем за счет поворота секций нет. Автомобиль имеет торсионную подвеску, что выделяет его в лучшую сторону по сравнению с другими сочлененными машинами, поскольку позволяет увеличить скорость движения по местности в два раза по сравнению с бесподвесочными автомобилями типа Gouer.

Четырехцилиндровый карбюраторный двигатель воздушного охлаждения мощностью 59,9 кВт обеспечивает автомобилю удельную мощность N_уд = 23,2 кВт/т. желательную проходимость и возможность движения по хорошим дорогам с максимальной скоростью 80 км/ч. Улучшению подвижности И проходимости способствуют большие колеса размером 12,4-16 и низкое среднее давление их на грунт q_ср = 0,31 кг/см^2. Удельная мощность автомобиля по массе перевозимого груза N_пр равна 54,45 кВт/т_гр.

Собственная масса автомобиля 1440 кг, а полная масса 2540 кг. Поэтому при грузоподъемности автомобиля в 1100 кг коэффициент использования массы k_m равен 0,76. Распределение массы по осям: на переднюю 630 кг, на среднюю 930 кг и на заднюю 980 кг. Показатель провозоспособности на суше k_пр равен 4,07, на воде в десять раз меньше — 0,407.

Габаритные размеры автомобиля: длина 5600 мм, ширина 2130 мм, высота с тентом 2400 мм.

Автомобиль является плавающим, корпуса секций выполнены водонепроницаемыми. Gama-Goat способен за счет работы гребного винта, установленного в кормовой части задней секции, перемещаться по воде со скоростью до 8 км/ч. Относительная скорость (число Фруда) F_rу = 0,606.

Следует также отметить как достоинство конструкции этого сочлененного автомобиля возможность самостоятельного передвижения передней секции и сочленения ее с другими задними секциями различного устройства и назначения, изготовленными для этого образца.

Испытания Gama-Goat в различных дорожных и климатических условиях подтвердили его высокую эффективность. Поэтому фирма Ling-Temco-Vought в последующие годы изготовила армейский двухсекционный вариант ХМ561 с колесной формулой 6x6 и с использованием основных конструктивных решений, оправдавших себя на автомобиле Gama- Goat. Однако модель XM561 существенно отличается от своего предшественника особенностями конструкции, узлами, размерами и массой.

Вместо карбюраторного двигателя воздушного охлаждения на ХМ561 установлен трехцилиндровый двухтактный дизель фирмы General Motors GM 353 мощностью 75,8 кВт при 2800 об/мин. На автомобиле может устанавливаться также многотопливный двигатель Lycoming AVM310, дефорсированный до мощности 76 кВт.

В передней секции скомпонованы двигатель, коробка передач, раздаточная коробка и механизмы управления. Задняя секция оборудована грузовой платформой для транспортировки людей и грузов. Крутящий момент от двигателя передается через четырехступенчатую коробку передач на двухступенчатую раздаточную коробку и от нее на передний и средний ведущие мосты. От средней) моста крутящий момент передается с помощью двойного универсального карданного шарнира и промежуточного карданного шарнира поворотно-сцепного устройства на задний ведущий мост. К колесам крутящий момент подводится через главные передачи и полуоси с универсальными шарнирами. Главные передачи имеют дифференциалы повышенного трения, что способствует повышению проходимости автомобиля. При движении по хорошим дорогам приводы к передней и задней осям отключаются и ведущей остается только средняя ось.

Конструкция поворотно-сцепного устройства между двумя секциями быстроразъемная, что позволяет использовать переднюю секцию в качестве одиночного автомобиля или тягача для буксировки другого прицепа или агрегата Но при необходимости обе секции могут с помощью блокирующего устройства, состоящего из нескольких металлических связей, быть жестко связаны друг с другом и делают ХМ561 похожим на обычные автомобили.

Взаимное перемещение секций в продольной и поперечной плоскостях ограничено во избежание их непроизвольного "складывания" при движении по скользкой дороге, при поворотах или торможениях. что, в общем, характерно для автопоездов седельного типа.

Карданный шарнир поворотного устройства допускает поворот передней секции относительно задней вокруг продольной оси на угол в 30 град, в обе стороны и вокруг поперечной оси на угол в 40 град, в обе стороны. Кроме того, ось центрального шарнира в сборе может качаться в поперечной плоскости и поворачиваться в обе стороны на 15 град, относительно передней секции. В совокупности эти угловые перемещения позволяют всем шести колесам постоянно находиться в контакте с грунтом даже на местности с резко изменяющимся грунтовым рельефом, что обеспечивает получение максимальных тяговых усилий и повышение проходимости. Но промежуточный карданный шарнир не допускает, вместе с тем. относительного поворота секций в горизонтальной плоскости. Вследствие этого поворот автомобиля на суше и на воде обычным для сочлененных машин способом невозможен. Для управления автомобилем на суше и на воде используются поворотные колеса передней и задней осей с помощью обычных рулевых трапеций. Радиус поворота на суше 8,9 м. а относительный диаметр поворота 3,17.
