Возвращение в Мунстер

Михаил Петров

В журналах «Техника и вооружение» N>12/2005 и № 1/2006 была опубликована статья «Мунстер: Кубинка по-немецки», рассказывающая о музее при танковой школе бундесвера на севере Германии. Этим летом автору удалось еще раз посетить Panzer Museum Munster с «туристической инспекцией», результаты которой здесь демонстрируются.

Конечно, многие из представленных машин в музее уже давно, просто по разным причинам они не попали на страницы журнала. Но появились и новые экспонаты, такие как колесная БРМ Fennek, учебная машина на базе танка «Леопард», ЗСУ «Гепард», БМП «Мардер»1АЗ, штабной вариант БТР М113, инженерная машина на базе СУ-85, гусеничный тягач Ost (RS0) с 75-мм противотанковой пушкой РАК-40 в кузове. Некоторым машинам, в том числе «новинкам», можно заглянуть «под капот» и в десантное отделение.

Кроме того, теперь в музее присутствует и авиация, правда, только в виде нескольких крупных моделей самолетов, подвешенных над настоящими танками. Например, диораму Первой мировой войны с танком A7V «Вотан» и манекенами немецких солдат очень органично дополняет «летящий» «маленький» триплан «Фоккер» DR1.

Тягач Ost (RSO) с 75-мм противотанковой пушкой РАК-40.

Советский средний танк Т-34-76 обр. 1943 г.

Немецкий легкий танк Pz I Aust А.

Немецкий средний танк Pz III Ausf М.

Немецкая самоходная установка Jagdpanzer IV.

БРМ Fennek 4x4.

Штабная машина на базе БТР М113, состоявшая на вооружении бундесвера.

Инженерная машина на базе СУ-85.

БМП-1 в окраске армии ГДР.

Учебная машина на базе танка «Леопард-1

ЗСУ «Гепард».

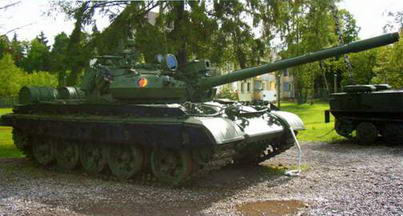

Советский модернизированный средний танк Т-55АМ.

Фото М. Петрова.

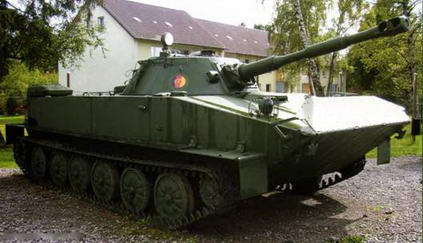

Плавающий танк ПТ- 7ВБ.

Серия статей о плавающем танке ПТ-76 была опубликована в «ТиВ»№ 4–6,12/2006 г… материалы о бронетранспортере БТР-50 редакция планирует поместить в ближайших номерах журнала.

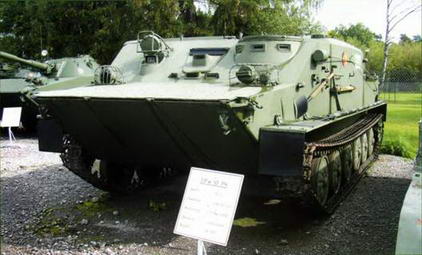

БТР-50ПК. Обе машины состояли на вооружении NVA ГДР.

СПК «Ракета» в Москве (1980-е гг.).

Конструктор крылатых кораблей. Часть II. Коррабли, летящие по волнам *

К 90-летию Р.Е. Алексеева

Павел Качур

Продолжение.

* Начало см. в «ТиВ» № 12/2006 г.

Создавая отрасль скоростного флота

Работая над проектами боевых катеров на подводных крыльях, Р Е. Алексеев постоянно думал о создании скоростных пассажирских судов: первый набросок такого судна на подводных крыльях он сделал еще в 1949 г. Но необходимо было заинтересовать потенциального заказчика. К тому времени информация о работе молодого коллектива НИГЛ вызывала все больший интерес, в том числе у Министерства речного флота. Во время посещения завода «Красное Сормово» глава этого министерства З.А. Шашков не преминул побывать у Алексеева в лаборатории, где с большим вниманием познакомился с его работами.

Ростислав Евгеньевич пригласил министра пройти на берегу затона, где возле берега стоял невзрачный с виду катер, похожий на утюг, и предложил прокатиться. Когда главный конструктор с гостем выбрались тихим ходом из затона на коренное русло, Алексеев включил мотор, и катер помчался по Волге. С трудом перекрывая шум двигателя и набегающего воздушного потока, Шашков спросил: «Какая скорость?» И ушам не поверил: сто двадцать километров в час. Таким образом, министр убедился в возможностях судов на подводных крыльях и обещал свою поддержку в верхах. Свое слово он сдержал: Министерство речного флота открыло финансирование заказа и разрешило постройку судна на подводных крыльях. Директор завода «Красное Сормово» Н.Н. Смеляков также поддержал Алексеева. А министр судостроительной промышленности Б.Е. Бутома объявил выговор главному конструктору за самовольное поведение.

Теоретические и экспериментальные исследования, проведенные в 1951–1955 гг. коллективом Алексеева при испытаниях в гидроканале и открытом водоеме буксируемых и самоходных моделей и образцов судов на подводных крыльях, дали весьма важные результаты. Был достигнут успех, который имел огромное значение для всей судостроительной отрасли и способствовал творческой активизации научно-исследовательских институтов и конструкторских коллективов в направлении более полного исследования проблемных вопросов проектирования. За это время были тщательно и глубоко проверены, обоснованы и отработаны вопросы устойчивости движения судов на подводных крыльях, их ходкость, остойчивость, маневренность, безопасность, прочность в самых различных условиях эксплуатации: на спокойной воде, на волнении, при движении по сложному фарватеру. Испытания проводились в специально созданном гидроканале с водонапорным устройством оригинальной конструкции. Не прекращались эксперименты в открытом водоеме. Много позже специалисты отмечали что гидроаэродинамическая модель, разработанная Р.Е. Алексеевым, оптимальным образом соответствует транспортным судам на подводных крыльях.

Схема первого пассажирского СПК, выполненная Р.Е. Алексеевым в 1949 г.

Р.Е. Алексеев и специалисты гидролаборатории занимались экспериментальными исследованиями по выбору подводных крыльев и формы корпуса применительно к речному пассажирскому судну. Изучение динамических принципов поддержания в кораблестроении и подъем корпуса корабля в воздух потребовали от кораблестроителей совершенно нового подхода к выбору рациональной архитектуры корабля, его конструктивной компоновки, учету аэродинамических сил и принципиально новых методов расчета. Необходимо было решить вопросы общей и местной прочности корпуса и крыльевого устройства, трудности решения которых обуславливались их новизной — практика опережала теорию!

Результаты модельных исследований выявили характерную особенность судов на подводных крыльях — значительное увеличение динамической составляющей изгибающего момента. При проектировании скоростных судов Алексеев «угадал», что определяющей является усталостная прочность. Он стремился довести запас прочности до оптимального, что, в свою очередь, позволило бы без всякого риска облегчить конструктивные* элементы судов. В результате большой научно-исследовательской работы и обобщения опыта смежных областей техники (в том числе самолетостроения) были получены приближенные методы оценки прочности судов на подводных крыльях.
