ЗИЛ-2906 на обкатке.

Краткое описание конструкции

Снегоход получил компоновку с передним расположением открытой пассажирской кабины и задним размещением двигателей. В качестве движителя в нижней части корпуса были смонтированы два полых ротора (или шнека), оснащенных винтовым грунтозацепом с углом наклона винтовой линии 39°. Благодаря полой герметичной водоизмещающей конструкции шнеки прекрасно держали машину на плаву, так что кабина и моторный отсек находились выше ватерлинии.

Сразу за пассажирской кабиной находился моторный отсек, в котором в ряд были установлены два V-образных 4-цилиндровых двигателя МеМЗ-967А. К каждому двигателю были прифланцованы однодисковое сцепление, планетарный механизм, играющий роль двухступенчатой коробки передач, и трехступенчатая вальная диапазонная коробка передач, причем коробки передач были повернуты относительно двигателя на 45°. К заднему торцу коробки передач крепился механизм реверса, обеспечивающий движение шнекоходу назад на всех передачах переднего хода.

С помощью карданной передачи крутящий момент передавался на бортовой редуктор, который, в свою очередь, приводил во вращение шнековый движитель. Для поступательного движения вперед левый и правый шнеки должны были вращаться в разные стороны, отбрасывая с помощью грунтозацепа среду, в которой движется машина, под корпус или в сторону. Испытания показали, что для уверенного перемещения по снегу лучше, когда шнеки отбрасывали снег в сторону от машины. На воде или на болоте, наоборот, более устойчивое движение наблюдалось при отбрасывании воды или болотной жижи под корпус.

Пассажирская кабина — открытая, четырехместная, вмещала экипаж и двух лежачих пассажиров. Корпус — несущий, водонепроницаемый, сварной. Отопление кабины осуществлялось независимым воздушным отопителем. В кабине размещалась радиостанция УКВ-ДЦВ «Пеликан», переносной пеленгатор НКПУ-1, магнитный компас КИ-13, носилки, набор медицинских шин, два спасательных жилета, лопата, топор, пила, багор, буксирный фал, медицинская аптечка и огнетушитель ОУ-5.

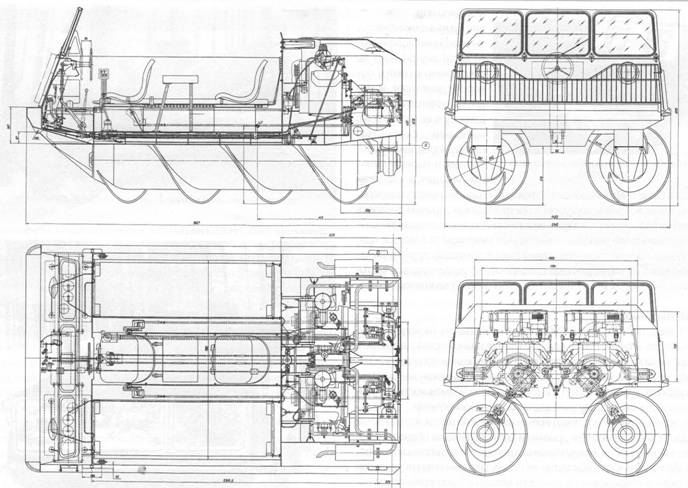

Общее устройство ЗИЛ-2906.

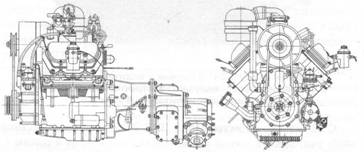

Двигатель МеМЗ-967А со сцеплением, планетарным механизмом, коробкой передач и реверс-редуктором.

Бортовой редуктор.

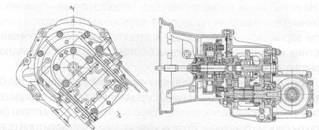

Левый планетарный механизм, вальная коробка передач и реверс-редуктор, выполненные в одном корпусе.

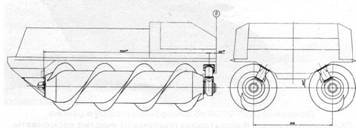

Роторно-винтовой движитель ЗИЛ-2906.

Для запуска двигателей зимой служили два устройства для холодного пуска и переносной подогреватель.

Управление двумя двигателями осуществлялось с помощью руля и педалей. Когда водитель поворачивал руль в нужную сторону, происходило подтормаживание (уменьшение частоты вращения коленчатого вала) внутреннего по отношению к центру поворота двигателя, и машина поворачивала в сторону вращающегося с меньшей скоростью шнека. Управление сцеплением и переключением передач в коробках передач было синхронизовано. С помощью одного рычага одновременно переключались передачи в обеих коробках, причем делалось это заблаговременно — в зависимости от вида преодолеваемой среды. Переключение передач планетарных механизмов левого и правого бортов осуществлялось в движении с помощью другого рычага. При нажатии на педаль газа одновременно увеличивалась частота вращения обоих двигателей, при этом руль не вращался.

Рабочее место водителя шнекохода ЗИЛ-2906.

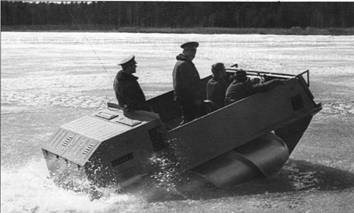

Движение ЗИЛ-2906 по замерзшему озеру в районе Звездного городка. В испытаниях принимают участие космонавты. Апрель 1976 г.

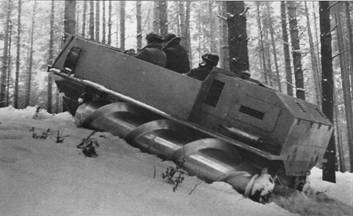

Движение ЗИЛ-2906 на подъем 24° в ходе испытаний в Рыбинске.

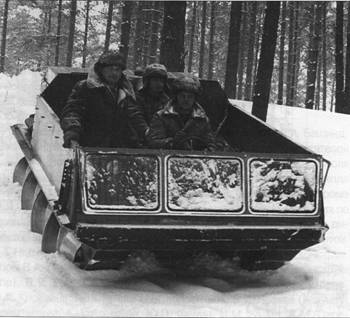

Движение на спуск 24°. За рулем — водитель-испытатель С.С. Уралов, слева — ведущий конструктор А.П. Селезнев, сзади — ведущий испытатель В.Г. Иванов.

Испытания

21 августа 1975 г. ЗИЛ-2906 начали обкатывать на воде на прудах рыбхоза «Нара». Почти сразу выявилось множество дефектов в работе мелитопольских двигателей. При движении по воде они работали на полную мощность, но недостаточно высокая максимальная скорость машины (10–12 км/ч) не давала возможности встречному воздушному потоку охлаждать их в нужном объеме.

В октябре снегоболотоход испытывался на болотах и спущенных прудах. И здесь двигатели проявили себя не лучшим образом. Развиваемой мощности, ввиду увеличившегося сопротивления, не хватало. Двигатели часто выходили из строя. Для увеличения удельной мощности и повышения надежности машины было принято решение использовать два двигателя жидкостного охлаждения от автомобиля «Жигули». Однако они не могли быть размещены без серьезной перекомпоновки в моторном отсеке ЗИЛ-2906 — фактически, надо было проектировать новую машину.

Тем не менее 17 марта 1976 г. шнекоход ЗИЛ-2906 вместе с машинами комплекса «490» отправился на зимние испытания в Рыбинск. Здесь он уверенно преодолевал 24°-ные подъемы и спуски, весьма проворно передвигался по заросшему лесом косогору с глубиной снега до 700 мм. В целом испытания прошли удачно.

16 апреля ЗИЛ-2906 направили в Звездный городок для показа космонавтам. При движении по озеру, покрытому снегом и льдом, он проломил корку льда, но благодаря большому дифференту на корму он не только не прекратил движение, а наоборот, устремился вперед, проламывая лед. Космонавты, в числе которых был А.А. Леонов, не смогли удержаться, чтобы не поучаствовать в испытаниях. ЗИЛ-2906 уверенно проделал еще несколько кругов по озеру.

С 28 июня по 30 июля 1976 г. ЗИЛ-2906 в составе комплекса «490» участвовал в южных климатических испытаниях в районе г. Каган. Здесь при температуре окружающего воздуха от +40 до +50 °C он наработал более 230 моточасов в ходе испытаний на озере Дингызкуль, преодолевая полуметровые волны горько-соленой воды. Здесь же шнекоход двигался по участкам, заросшим тростником высотой до 5 м и по солончакам, покрытым 2–3 мм коркой кристаллической соли, по зыбучим пескам с соленой коркой толщиной 3–4 мм и по песчаным барханам высотой до 4 м.
