Дело в том, что первоначально предполагалось подготовить два прототипа к февралю 1931 г., но сроки поджимали. На Опытном заводе скопились горы бракованного литья, а технология изготовления ответственных узлов и деталей все еще была далека от совершенства. В этой связи главный инженер завода В.А. Якобсон отдал распоряжение готовить к назначенному сроку один трактор. Тент поэтому могли посчитать малозначительной деталью.

Государственные испытания трактора «Сталинец» №3 с четырехскоростной коробкой передач проводились на НИАБТП в период с июля по ноябрь 1931 г. Машину обмерили, взвесили, отдинамометрировали и после обкатки направили на испытания. По программе, утвержденной 4-й секцией НТКУММ, целью испытаний являлось определение тяговых и скоростных качеств трактора при перевозке тяжелых орудий АРГК, прочности и надежности, удобства обслуживания, расхода горючего и проходимости. «Сталинец-3» испытывался совместно с американским прототипом и на некоторых этапах – параллельно с трактором №2.

Планировалось испытать трактор пробегом на 100 км с грузом 10-11,5 т, причем 50 км предполагалось пройти по дорогам с твердым покрытием и 50 км – по грунтовым.

Кроме того, в ходе испытаний выполнялись выезды и снятия с артиллерийских позиций, осуществлялось движение по местности с ямами и ухабами, преодолевались подъемы, броды, участки с песчаным грунтом и заболоченные участки. Всего в ходе испытаний трактор №3 прошел 311 км по шоссе и 134 км по грунту.

В то же время был выявлен ряд серьезных дефектов, связанных с надежностью трактора. Произошло ослабление болтов, крепящих мотор к раме трактора, что объяснили несоответствием диаметра болтов размеру отверстий в лапах мотора и раме. Погнулись края вилки сцепного прибора, и шкворневой болт оказался зажатым в лапах вилки. Дважды отламывался край кронштейна, поддерживающего бензобак. Фрикционы гусениц грелись и пробуксовывали, в результате чего терялось управление(проблему устранили вытачиванием дополнительных шайб 100 мм для лучшего сжатия пружин). Оборвалось крепление радиатора к блоку мотора, в результате радиатор наклонился вперед и задел кожухом за вентилятор. Это привело к поломке его лопастей, которые пришлось приваривать. Были срезаны болты крепления радиатора. Срезались и заменялись трижды болты, крепящие салазки ленивцев. Получила повреждения рама трактора. Бензобак терял герметичность в швах и соединениях, и его пришлось четыре раза запаивать.

Из эксплуатационных недостатков было отмечено отсутствие краника для слива воды из помпы.

По итогам испытаний было составлено заключение:

«Трактор «Сталинец 3»имеет все преимущества тракторов «Катерпиллер»:

1. Хорошую проходимость по мягким грунтам и песку. Со 155 мм пушкой легко преодолевает пески, где пушка погружается до 50 см.

2. Удобен и прост в управлении и обслуживании.

3. Скорости на грунтовых дорогах все четыре легко используются. По ровной дороге трактор может все время итти на четвертой передаче, в худших местах на третьей и лишь в особо трудных условиях на второй или первой передаче, но увеличение скоростей повлекло за собой следующее:

а) пробуксовывание дисков фрикционов, чем нарушается управление,

б) срезывание болтов напраляющих передних колес гусениц, особенно по дорогам с твердым покрытием,

в) то же болтов на соединительных траверсах рам гусениц и даже поломку этих траверсов,

г) поломку кронштейнов бензобака, разрыв бензопроводов, ослабление швов и заклепок бензобака,

д) если бы была на машине крыша типа «Катерпиллер», то она бы быстро поломала кронштейны от тряски.

Трактор «Сталинец» с четырехскоростной коробкой передач является хорошим типом трактора для перевозки тяжелых орудий Артиллерии Резерва Главного Командования, но при условии увеличения прочности указанных слабых деталей и обязательного введения съемных или постоянных резиновых башмаков на гусеницы для езды по твердым дорогам, без каковых по таким дорогам его пускать нельзя».

Окончательный вывод о принятии на вооружение быстроходной версии трактора предстояло сделать на основании результатов зимних испытаний. На эти испытания поступили «Сталинец» №3 с четырехскоростной коробкой скоростей и образец №4, подобный американскому прототипу, но без установки тента. Испытания проходили в Подмосковье совместно с «Sixty», трактором КПД конструкции АТТБ ОГПУ и некоторыми другими.

При движении на малых скоростях трактор №3 не вызвал серьезных нареканий. Однако с ростом скорости движения полностью повторились все выявленные летом дефекты: были срезаны болты в направляющих ленивцев, поломаны кронштейны бензобака, а в самом бензобаке от тряски образовалась течь. «Этиже неисправности сразу вывели трактор из строя при настоящем пробеге по мерзлому шоссе. Трактор «Катерпиллер-американский», шедший со средней скоростью 4 км/ч, никаких поломок не имел».

Если первоначально низкая надежность «Сталинца-3» могла объясняться недостатками изготовления первых, пока еще опытных, тракторов, то теперь уже было очевидно, что речь шла о конструктивном несовершенстве машины.

Трактор №4 в целом продемонстрировал удовлетворительную надежность и основные эксплуатационные показатели на уровне прототипа. Из общих недостатков тракторов №3 и №4 были отмечены беззащитность водителя перед непогодой и отсутствие осветительных приборов.

Таким образом, трактор №3 не мог быть рекомендован к серийному производству и принятию на вооружение. Однако на основе полученных результатов конструирования и испытаний тракторов КПД и «Сталинец-3» работы по созданию быстроходной армейской версии челябинского трактора были продолжены и в конечном итоге привели к появлению достаточно удачной машины С-2.

В качестве прототипа серийной машины был окончательно утвержден трактор №4. 15 мая 1933 г. с конвейера ЧТЗ сошел первый серийный «Сталинец» С-60.

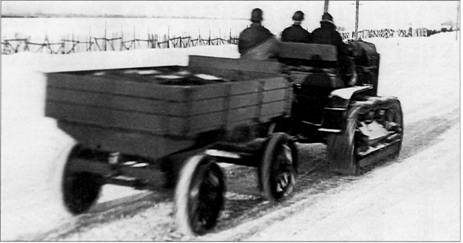

Испытания трактора №4.

ТТХ трактора «Сталинец» №3 по данным госиспытаний 1932 г.
Марка трактора Сталинец
Год изготовления 1931
Мощность двигателя, л.с. 60
Габаритные размеры, мм:
длина 4010
ширина 2440
высота 2760
клиренс 385
высота
тягового крюка над землей
500
Вес (без водителя), кг 9935
Скорости движения, км/ч:
1-я скорость 3,3
2-я скорость 5,2
3-я скорость 7,8
4-я скорость 13,0
задний ход 4,4
Число оборотов при максимальной мощности, об/мин 650
Тип топлива Бензин и лигроин
Тип карбюратора Энсайн АА
Способ подачи топлива Вакуум-аппарат
Запас топлива, л 352
Система смазки Коренные и шатунные подшипники от шестеренчатого насоса. Цилиндры, поршни, пальцы, подшипники кулачкового вала, кулачки и толкатели - рабрызгиванием.
Тип радиатора системы охлаждения Трубчатый
Зажигание Магнето
Сцепление Сухое однодисковое
Тип коробки передач Шестеренчатая
Передача на ведущие колеса Коническими и тарельчатыми шестернями и многодисковыми фрикционами
Тип трака гусеничного движителя Стальные с несъемными шпорами
Число траков гусеничного движителя, мм 33x2
Опорная длина гусеницы, мм 2500
Удельное давление на грунт, кг/см^2 0,46
Система подрессоривания Пружины
Ширина хода, мм 2250
Ширина колеи, мм 1845
Литература

1. Бухарин Н.А. Современные тракторы. Устройство и эксплуатация. – М.-Л., 1931.

2. Львов Е.Д. Тракторы. Их конструкция и расчет. Общий обзор современных конструкций. Конструкция и расчет двигателя – М.- Л., 1933.

3. Львов Е. Д. Тракторы. Их конструкция и расчет. Специальные и установочные детали двигателей. Конструкция и расчет деталей шасси тракторов.
– М.-Л., 1933.

4. Комаров Л. С., Ховив Е.Г., Заржевский Н.И. Летопись Челябинского тракторного. – Профиздат, 1972.

Продолжение следует

История создания и развития отечественных минных тралов

А. В. Виноградов, д. т. н.,

А. С. Макаренко

(НИИЦ СИВ ФБУ «3 ЦНИИ Минобороны России»)

Использованы фото из архивов авторов.

Продолжение. Начало см. в «ТиВ»№1-4/2012 г.

С появлением на вооружении войск эффективных минных тралов начали создаваться противотраловые мины, т.е. мины, предназначенные для подрыва танков, оснащенных Катковыми тралами. Это привело к необходимости разработки таких тралов, которые тралили бы мины независимо от конструкции их взрывательного устройства.

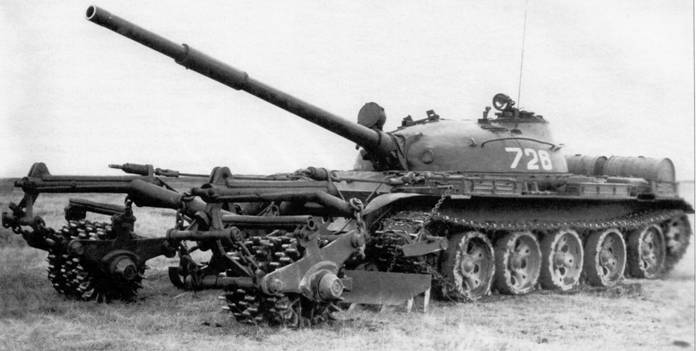

Ктаким тралам можно отнести принятые на снабжение Советской армии колейные минные тралы КМТ-5 («изделие 201») и КМТ-4 («изделие 202»), которые предназначались для оснащения танков Т-54 и Т-55. Конструкции этих тралов создавались с учетом возможности траления всех типов мин путем их подрыва или выкапывания.

Трал КМТ-5 включал ножевые и катковые секции. Каждая катковая секция состояла из трех катков: крайние катки устанавливались на подшипниках скольжения, а средний – свободно (по типу установки катков трала ПТ-55). Такое комбинированное конструктивное решение секций улучшило маневренность танка, оснащенного тралом. Обеспечивалась устойчивость катка к взрыву мины с массой ВВ до 12 кг.

Повышение эффективности траления достигалось за счет комплексного применения Катковых и ножевых секций. Мины, не протраленные катками, отводились с протраленной полосы ножевыми секциями. Для обозначения протраленного прохода в минном поле в состав трала КМТ-5 входил комплект пиротехнических средств.

Тралами КМТ-4 оснащались танки для самостоятельного преодоления минных полей. При подходе к передней границе минного поля танкисты расцепляли транспортные крепления, и ножевые секции опускались под тяжестью собственного веса. Подъем ножевых секций осуществлялся после преодоления танком минного поля с помощью специального механизма при движении танка назад.
