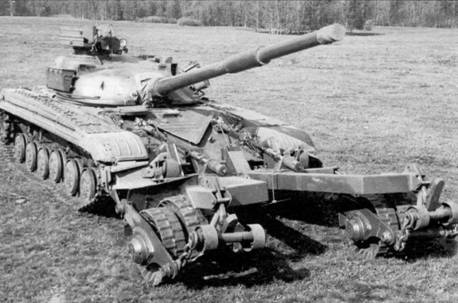

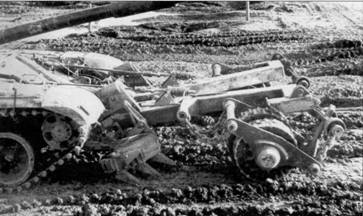

Опытный образец минного трала «Урал-2», смонтированный на танке Т-64А, 1969 г.

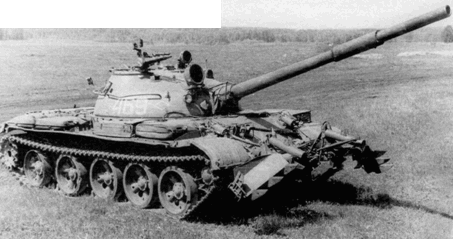

Минный трал КМТ-6, установленный на танке Т-62.

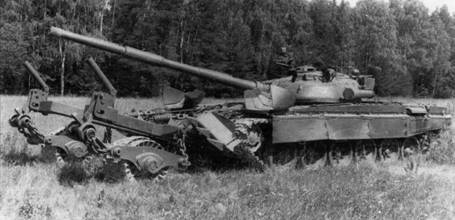

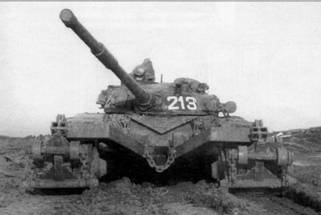

Опытный образец минного трала «Урал-2», установленный на танке Т-64А (справа – вид на трал сверху). 1975 г.
Танк

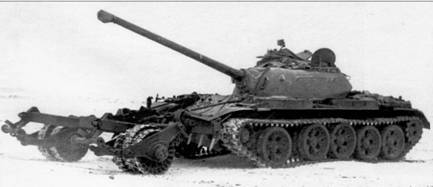

Опытный образец минного трала «Урал-2», установленный на танке Т-54, 1979 г.
Трал «Урал-1» был рекомендован к принятию на вооружение Советской армии и в серийном производстве получил индекс КМТ-6. В его конструкции использовался пневмотросовый механизм перевода в походное положение и обратно без выхода экипажа из танка. Для преодоления минных полей из противодниицевых (контактных) мин КМТ-6 оснащался двумя откидными штангами, которые задевали за антенну (штырь) мины и вызывали ее преждевременное срабатывание. Для траления неконтактных мин на трале были предусмотрены элементы крепления электромагнитной приставки.
Что касается трала «Урал-2», то по результатам испытаний было выявлено несоответствие эксплуатационных характеристик требованиям ИЗ. Рекомендовалось продолжить работу по его совершенствованию.
После неудачи с тралом «Урал-2» в СКБ-200 в 1970-1975 гг. провели большую работу в теоретическом и практическом направлениях: исследовались различные конструктивные формы катковых тралящих элементов, осуществлялись многочисленные опыты на взрывоустойчивость. В 1975 г. на заводские испытания поступил доработанный трал «Урал-2». К этому времени на вооружение уже был принят танк Т-72, что определило дополнительные требования к совместимости трала с основными танками Советской армии.
В 1976-1979 гг. доводочные и экспериментальные работы по тралу «Урал-2» продолжались. Их основной целью являлось представление трала на контрольные испытания.
Надо сказать, что бурное развитие танкостроения требовало от разработчиков минных тралов соответствующих темпов развития своих средств. К началу 1980-х гг. на вооружении Советской армии находилось пять типов основных танков (Т-55, Т-62, Т-64, Т-72 и Т-80). Жесткие требования к тралам по возможности их монтажа на все типы танков заставляли максимально унифицировать элементы навески тралов. Это в значительной степени усложняло задачу, а иногда и мешало поиску оптимальных конструктивных решений. Приходилось создавать два комплекта деталей крепления: для танков Т-55, Т-62 и для Т-64, Т-72 и Т-80. Нерешенной проблемой осталось также размещение цилиндров пневмосистемы перевода ножевых секций: оно было различным для групп танков Т-55, Т-62 и Т-64, Т-72.
Дополнительно, в соответствии с принятым совместным решением руководства СКБ-200 и ВНК ИВ, велись конструкторские работы с целью повышения эффективности ножевых секций тралов КМТ-5М и КМТ-6 при действии на грунтах с высоким травяным покровом.

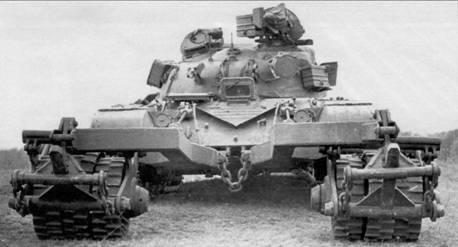

Танк Т-72 с опытным образцом минного трала «изделие 230». 1982 г.

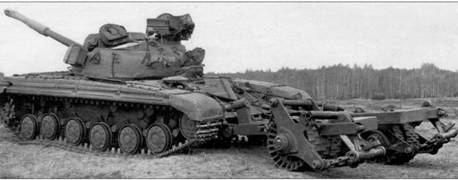

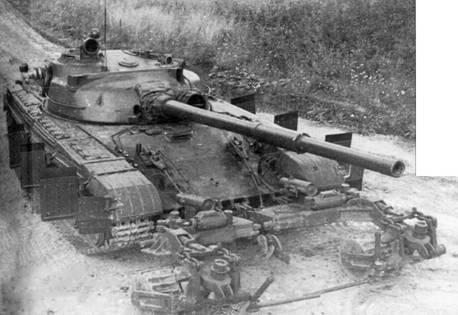

Опытный образец минного трала «Урал-2», установленный на танке Т-64.1980 г.
Выглубление рабочего органа ножевой секции трала КМТ-6 на грунтах с высоким травяным покровом происходило примерно через 100-140 м, а для «Урал-2» -10-15 м. Это явление более резко проявлялось на сыром грунте, так как в этом случае добавлялось налипание грунта на отвал. Выглубленные ножи часть мин пропускали, а часть мин накалывались на ножи, создавая угрозу танку.
В период с мая по июль 1980 г. проводились предварительные испытания катково-ножевого минного трала «Урал-2». Предпринимались попытки принятия на снабжение этого трала без ножевых секций под индексом КМТ-7К.

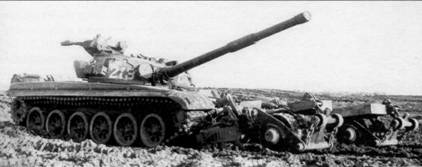

Минный трал КМТ-7, смонтированный на танке Т-72.

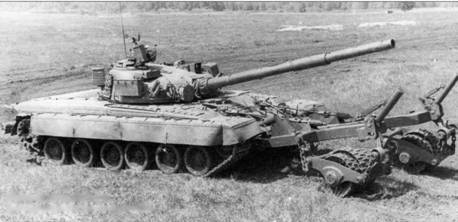

Минный трал КМТ-7К, установленный на танке Т-80Б.

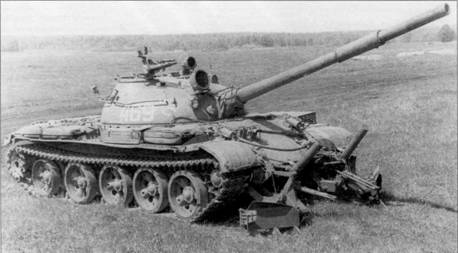

Танк Т-62 с минным тралом КМТ-8 (вверху – в транспортном, внизу – в боевом положениях).
По результатам испытаний рекомендовалось использовать ножевые секции трала «Урап-2» как самостоятельный трал вместо трала КМТ-6. Предлагалось также исключить из состава трала механизм перевода ножевых секций для танков Т-55 иТ-62 и использовать для всех танков встроенный механизм перевода.
В период с сентября 1981 г. по январь 1982 г. проводились контрольные испытания катково- ножевого минного трала «Урал-2». На испытания были представлены его варианты: катково-ножевой трал «изделие 230» и ножевой трал «изделие 232».
На испытаниях задействовали пять опытных образцов минных тралов (два катково-ножевых и три ножевых) и пять танков – Т-55, Т-62, Т-64А, Т-72 и Т-80Б. По результатам были выявлены незначительные отклонения от требований ТТЗ по времени монтажа и демонтажа трала и по общей массе оборудования.
Приказом МО СССР №34 от 16.02.83 г. на снабжение Советской армии вместо КМТ-5М и КМТ-6 были приняты катково-ножевой трал КМТ-7 («изделие 230») и колейный ножевой трал КМТ-8 («изделие 232»).
Трал КМТ-7 принципиально не отличался от своего предшественника – КМТ-5М. Была несколько уширена зона траления катками, устранены недостатки, выявившиеся в процессе эксплуатации трала КМТ-5М, упрощена технология изготовления, повышена прочность. Катки получили большую свободу перемещения в вертикальной плоскости, что обеспечило лучшее качество копирования местности. Диаметр среднего катка был больше крайних на половину толщины обода, а сам он был установлен свободно, как и у трала КМТ-5М, однако расстояние между катками сокращено до 10-15 мм (90-100 мм у КМТ-5).
Ножевой трал КМТ-8 имел четырехзвенную подвеску и встроенный в нее пневматический механизм перевода секции в транспортное положение.
Трал КМТ-8 конструктивно повторял своего предшественника КМТ-6, однако обладал рядом существенных преимуществ. Во-первых, все управление трала было переведено на пневмосистему, что упростило его монтаж. Во-вторых, пневмоцилиндры с верхнего лобового листа перенесли внутрь трала что, несомненно, повысило его живучесть и также упростило монтаж. Однако, как и прежде, пневмошланги свободно размещались на броне, а их увеличившаяся длина отнюдь не способствовала их целости. Хотя трал КМТ-8 снабжен предохранительным устройством для выглубления ножей из грунта при попадании на непреодолимое препятствие, эта система работает только в боевом положении.
Продолжение следует
