Для навески тралов на танк в комплекте ЗИП были предусмотрены специальные платики. Приварка их на танк производилась заблаговременно в войсковых мастерских. Однако качество сварки, как показал опыт, не всегда обеспечивало высокую надежность крепления трала. Впоследствии платики приваривались на танковых заводах (на каждый четвертый танк), что гарантировало высокое качество сварочных работ.

Первой модернизации эти тралы подверглись после принятия на вооружение танка Т-62. В период с декабрь 1964 г. по январь 1965 г. состоялись контрольные испытания двух Т-62, оснащенных тралами КМТ-4А («изделие 202А») и КМТ-5А («изделие 201А»), а также проведена контрольная навеска этих тралов на Т-55.

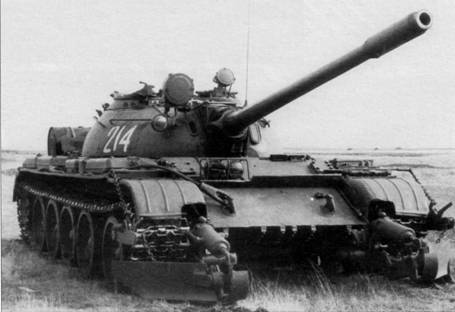

Минный трал КМТ-4, установленный на танке Т-54. Ножевые секции в боевом положении.

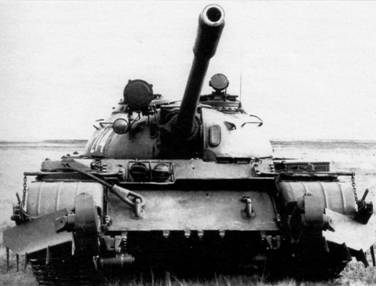

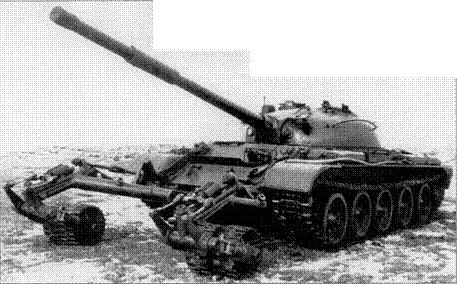

Минный трал КМТ-5А, смонтированный на танке Т-62.

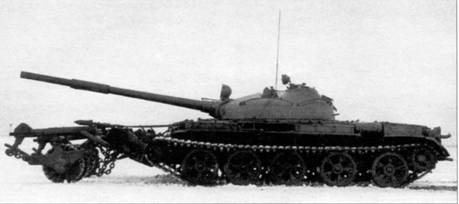

Минный трал КМТ-5М, установленный на танке Т-62.

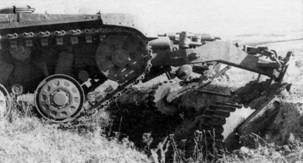

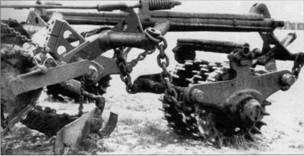

Минный трал КМТ-5М.

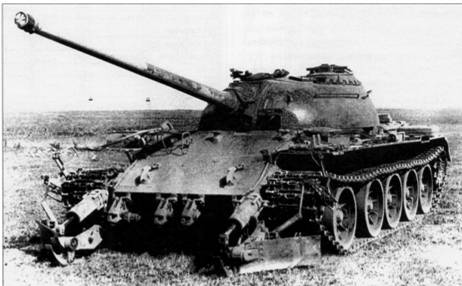

Минный трал КМТ-4М, установленный на танке Т-54Б (вверху – в транспортном положении, внизу- в боевом).

Конструктивно КМТ-4А и КМТ-5А представляли собой доработанные тралы КМТ-4 и КМТ-5 соответственно. Модернизация тралов была вызвана тем, что по условиям сохранения обзорности верхние платики на танке Т-62 располагались на 100 мм ниже платиков на Т-55 (Т-54). В связи с этим на КМТ-4А и КМТ-5А были изменены упоры механизмов подъема ножевых секций, а в КМТ-5А, кроме того, уменьшена длина соединительных тяг сцепного устройства и поддерживающих тросов.

На испытаниях выяснилось, что танки Т-55 (Т-54), оборудованные для навески тралов КМТ-4 и КМТ-5, не могут эксплуатироваться с тралами КМТ-5А и КМТ-4А. На танке Т-62 с установленным тралом КМТ-5А стрельба из пушки ограничивалась рамой трала в секторах с правой и с левой стороны от 12° до 30° и до угла снижения – 0°30'. Таким образом, стрельба со стабилизатором из Т-62 оказалась практически невозможной.

Дальнейшее совершенствование этих тралов было связано с применением на новых танках гусениц с резиново-металлическим шарниром (РМШ), обеспечением их эксплуатации с танками Т-54, Т-55, Т-62, Т-64, а также с необходимостью траления новых противотанковых мин типа ТМ-57, ТМ-62 и их модификаций.

В 1966 г. тралы КМТ-4 и КМТ-5 были модернизированы и приняты на снабжение Советской армии подиндексами КМТ-4М («изделие 204») приказом НИВ МО №72 от 22.12.1966 г. и КМТ-5М («изделие 203») приказом НИВ МО №77 от 27.12.1966 г. После этого они могли применяться с танками Т-54Б, Т-55 и Т-62.

Необходимо отметить, что примерно в этот же период на вооружении армий зарубежных стран появились мины с магнитными датчиками цели. Соответственно, в конструкцию отечественных тралов были внесены соответствующие изменения. На последние образцы КМТ-5М начали внедрять электромагнитные приставки ЭМТ для траления мин с неконтактным датчиком цели.

Очередными вариантами тралов КМТ-4(4М) и КМТ-5(5М) стали КМТ-4Р («изделие 202Р») и КМТ-5Р («изделие 201Р»), При их разработке ставились следующие задачи:

– с минимально возможными переделками обеспечить использование тралов КМТ-4 и КМТ-5 с танками Т-62 и Т-54, Т-55, оснащенными гусеницами с РМШ, и сохранить возможность применения их на танках, оснащенных гусеницами с металлическими шарнирами;

– обеспечить выполнение работ по переделке минных тралов непосредственно в войсковых частях и с максимальным использованием серийно-выпускаемых узлов и деталей КМТ-4 (4М) и КМТ-5(5М).

Испытания доработанных тралов проводились в период с ноября по декабрь 1969 г. на полигоне в районе г. Чебаркуль.

В результате испытаний была подтверждена возможность использования минных тралов типа КМТ-5 и КМТ-4 выпуска 1963-1967 гг. с танками Т-54, Т-55 и Т-62, оснащенными гусеницами с РМШ. При этом сохранялась возможность использования их с танками Т-54, Т-55 и Т-62, оснащенными гусеницами с металлическими шарнирами.

Дальнейшим развитием минного тралостроения в 1960-х гг. в нашей стране стали работы СКБ-200 по теме «Урал». Тралы «Урал-1» («изделие 229») и «Урал-2» («изделие 230») предназначались для использования с танками Т-54, Т-55, Т-62 и Т-64А и шли на замену стоящих на вооружении тралов КМТ-4М и КМТ-5М соответственно.

Разработка трала «Урал-2» была вызвана необходимостью оснащения танков Т-64 минными тралами. Трал КМТ-5М, предназначенный для танков Т-54, Т-55 и Т-62, конструктивно не мог использоваться с новым танком из- за своих больших габаритов по высоте и длине; его модернизация также исключалась. Отличительной особенностью танка Т-64 являлся низкий габарит по высоте и особенно расположение деталей ствола пушки танка при его крайнем угле склонения. Это определило необходимость уменьшения диаметра катков нового трала до 600 мм по сравнению катками КМТ-5М (800 мм).

Еще одной причиной замены катковой тралящей секции КМТ-5М стало появление мин с взрывателями, устойчивыми к воздействию ядерного взрыва (штыревые и с уменьшенной опорной поверхностью). Существующий катковый рабочий орган, предназначенный для траления обычных противотанковых мин, с узкими катками и значительным (до 90 мм) расстоянием между ними не удовлетворял новым требованиям.

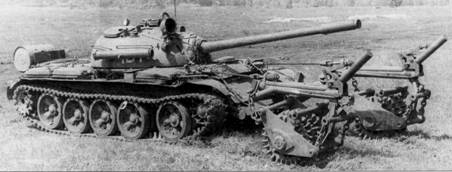

Минный трал КМТ-5М с приставкой ЭМТ, установленный на танке Т-55.

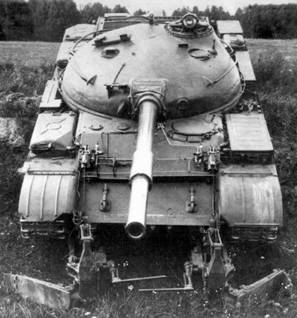

Опытный образец минного трала «Урал-2», смонтированный на танке Т-64, 1968 г.

Опытный образец минного трала «Урал-1», установленный на танке Т-62,1969 г.

Танк Т-62 с опытным образцом минного трала «Урал-1». 1968 г.

Минный трал «Урал-2» (экспериментальный образец), смонтированный на танке Т-62 . 1966 г.

В период с сентября по декабрь 1966 г. экспериментальные образцы тралов «Урал-1» и «Урал-2» прошли испытания. Проверка на взрывоустойчивость выявила необходимость повышения прочности тралящих органов и введения дополнительных специальных буферных устройств (энергогасителей), способных гасить энергию взрыва без ее передачи на раму трала.

В период с марта по октябрь 1968 г. состоялись заводские испытания индивидуальных танковых минных тралов «Урал-1» и «Урал-2». По результатам испытаний оба изделия после незначительных конструктивных доработок были допущены к полигонным испытаниям, которые проходили с июня по декабрь 1969 г. в Белорусском военном округе в соответствии с директивой Главнокомандующего Сухопутными войсками.
