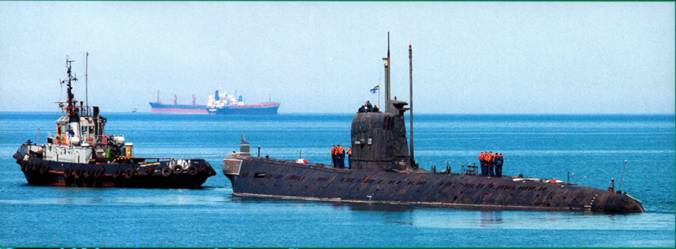

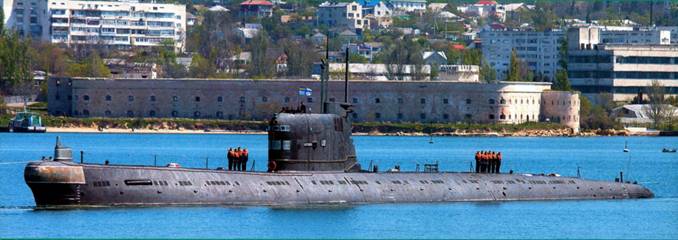

Ходовые испытания ДПЛ «Запорожжя»

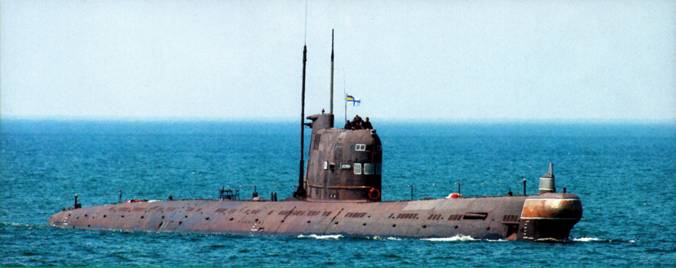

Дизельная подводная лодка пр.641 U-01 «Запорожжя» (ранее – Б-435 Черноморского флота СССР) была построена в Ленинграде, вступила в строй в 1970 г. и вошла в состав Северного флота. За 20 лет службы она совершила 14 дальних походов, в том числе и на Кубу. В 1990 г. по внутренним водным путям лодка была переведена на Черное море.
В 1997 г. в ходе раздела Черноморского флота лодка отошла ВМС Украины, где получила наименование «Запоржжя»(Запорожье). С того времени она находилась в ремонте.
25 апреля 2012 г. лодка впервые вышла в открытое море, а 27 апреля вернулась с ходовых испытаний в Севастополь. Это единственная оставшаяся подводная лодка пр.641, находящаяся в строю.

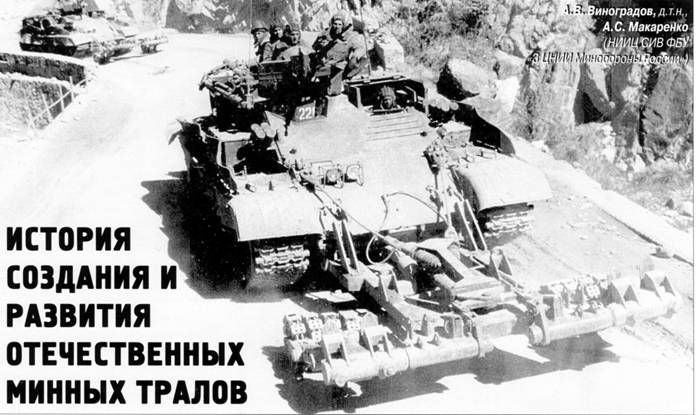

История
А.В. Виноградов, д.т.н.,
А.С. Макаренко (НИИЦ СИВ ФБУ "3 ЦНИИ Минобороны России")
Использованы фото из архивов авторов.
Окончание. Начало см. в «ТиВ» №1 -6/2012 г.
Применение минных тралов в локальных войнах и вооруженных конфликтах показало их недостаточную эффективность при работе на дорогах и на местности с каменистым и скальным грунтом. Сложность выполнения задачи усугублялась широким применением незаконными вооруженными формированиями взрывных устройств различного принципа действия. Установка мин, фугасов и других взрывоопасных устройств осуществлялась нестандартно. Глубина установки ВОП находилась в пределах 0-50 см, а масса ВВ фугасов составляла 10 кг и более.
Опыт использования катковых секций тралов показал их низкую эффективность при разминировании дорог. Оборудование БМП-2Д минным тралом КМТ-10 успехов также не принесло. Все это потребовало совершенствования существующих и разработку новых средств.
В 1984 г. в рамках ОКР «Кольцо-2» был спроектирован экспериментальный образец колейного комбинированного минного трала «изделие 268» для оснащения БМП-2 и БТР.
При создании трала «изделие 268» впервые была использована единая тяговая рама со сменными рабочими органами каткового типа. Рассматривалось несколько вариантов конструкции этого трала. Для повышения давления катков на грунт в передней части тяговой рамы устанавливали сменные катковые рабочие органы и дополнительный пневмоцилиндр догрузки, позволяющий передать на трал часть веса БМП. Также изучались варианты применения различных рабочих органов, таких как стандартные автомобильные покрышки и катки уменьшенной толщины.
Впервые в конструкции трала «изделие 268» было внедрено устройство перерезания проводных линий управления фугасов. Черенковый рабочий орган (корчеватель) монтировался перед катковыми секциями и в рабочем положении поджимался к грунту пневмоцилиндрами.
В окончательном варианте трал «Кольцо-2» оснащался узкими невзрывоустойчивыми катками с плоскими траками, резаками-корчевателями и запасными рабочими органами на тяговой раме.

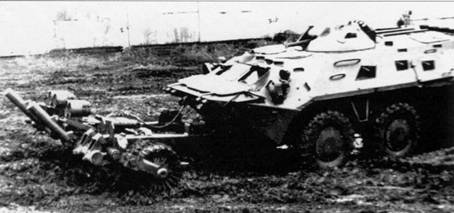

Экспериментальный образец колейного комбинированного минного трала «изделие 268», установленный на БТР-80.

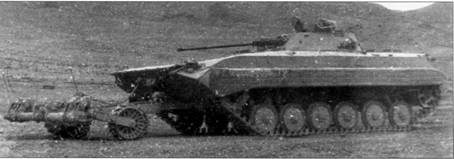

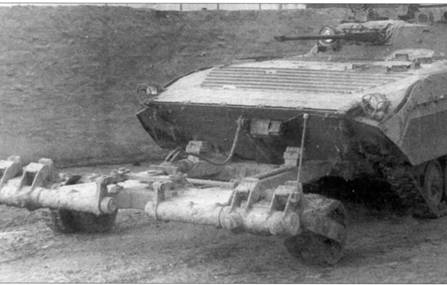

БМП-2, оборудованная экспериментальным образцом колейного комбинированного минного трала «изделие 268».
Экспериментальный образец колейного комбинированного минного трала «изделие 268», смонтированный на БМП-2Д. Справа: варианты невзрывоустойчивых рабочих органов (автомобильные покрышки и катки уменьшенной толщины).
Черенковый рабочий орган (корчеватель).
Опытный образец минного трала «Кольцо-2».
Экспериментальный образец усовершенствованного колейного минного трала КМТ-6, установленный на танке Т-62. На фото внизу: рабочий орган трала и пропуск мины рабочим органом трала.
В первые в данном трале было применено устройство перерезания проводных линий управления фугасов. Черенковый рабочий орган (корчеватель) устанавливался перед катковыми секциями и в рабочем положении поджимался к грунту пневмоцилиндрами.
В 1984 г. также появился экспериментальный образец усовершенствованного минного трала КМТ-6 для оснащения танков Т-62 и тягачей БТС-4А. Его отличительной особенностью явились подпружиненные ножевые элементы, приспособленные для траления мин на твердой поверхности.
Однако конструкция подвески трала и масса ножевой секции КМТ-6 не обеспечивали необходимого усилия для заглубления ножей рабочего органа в каменистый грунт. В результате надежность траления мин составляла 20%, а в случае установки мин с заглублением трал был неработоспособен.
Конструкция трала требовала доработки с целью повышения надежности траления, усиления конструкции рамы и уменьшения массы для возможности навески на бульдозерное оборудование БТУ-55.
Подобная конструкция тралящего устройства была предложена и для оснащения ИМР. В этом случае надежность траления при заглублении мин до 50 см составляла 30%.
В 1986 г. в ходе НИР был создан облегченный колейный танковый минный трал «Урал-3» («изделие 269»). Хотя этот образец разрабатывался в рамках НИР, он дополнительно прошел предварительные испытания. Особенностью трала «Урал-3» явились дозагрузка рабочих органов и возможность их быстрой замены в полевых условиях силами экипажа танка. Трал предназначался для использования с танками Т-54, Т-55, Т-62 и тягачами БТС.
В период с 1981 по 1984 гг. был разработан экспериментальный образец каткового минного трала «Парнас» («изделие 290») для оснащения БМР-2, БТС-4А, БТС-4В и БТС-4Д. Он предназначался для траления мин надорогах и местности с каменистым и скальным грунтом. Основное отличие этого трала от существующих образцов состояло в применении сменяемых катков малого диаметра, отработанных в рамках темы «Кольцо-2», и механизма догрузки рабочего органа за счет массы танка, что позволило увеличить усилие воздействия рабочего органа на грунт до 1900 кгс. Надежность траления мин, установленных штатно, на глубину 0-10 см, составляла 84-96%, а при заглублении до 50 см – 30-40%.
Система подвески катков рабочего органа трала «изделие 290» была индивидуальная. Допускалась замена рабочих катковых органов, а также их частичный ремонт. Тяговая рама – единая, с размещением двух пневмоцилиндров догрузки. В положении догрузки штоки пневмоцилиндров выдвигались, упирая стойки тяговой рамы в верхнюю лобовую деталь машины. Катки были выполнены со сменными траками в рабочей зоне. Отцепкатрала производилась вручную, с выходом экипажа из боевой машины.
