Каждое универсальное сиденье экипажа в наземном положении («сидя») крепится штангой на кронштейн с внутренней стороны крыши корпуса. В положении для десантирования оно отсоединяется от кронштейна, опускается на упор, связанный с возвышенным поликом, и откидывается. При десантировании внутри машины десантник, разместившись на сидении, затягивает ремни привязной системы, голову опирает на заголовник сидения, ступни ног – на подножку на полике. Как и в базовой машине, крепление универсальных сидений к крыше увеличивает в наземном положении защищенность десантников при подрыве на мине или фугасе.
Немаловажным новшеством в БТР-МД стала установка на днище в отделении управления и среднем отделении электронагревательных устройств,

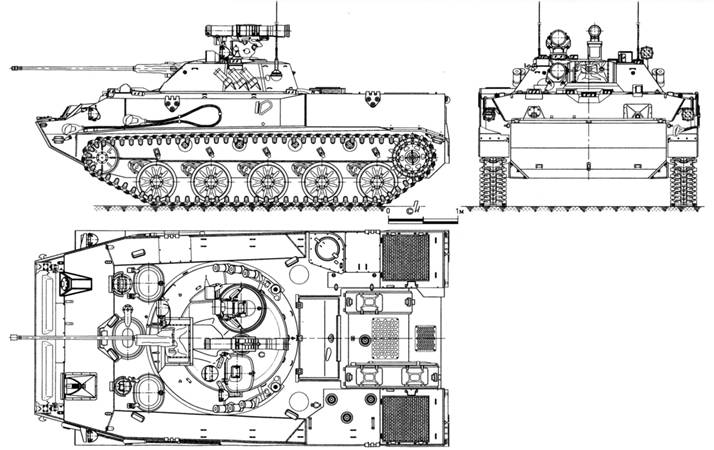

Силовой блок, трансмиссия, ходовая часть и органы управления БТР-МД в целом аналогичны БМД-3 (БМД-4).

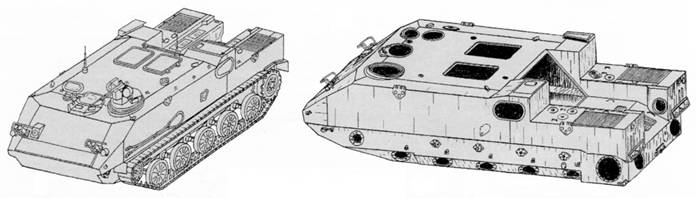

Общий вид БТР-МД и его корпус.

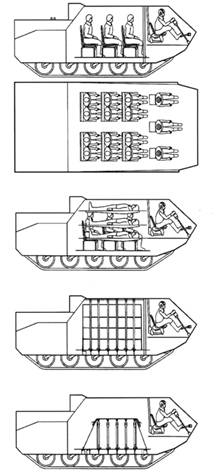

Варианты размещения людей и грузов в корпусе БТР-МД.

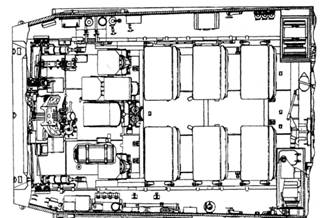

Отделение управления и среднее отделение БТР-МД. Вид в плане.
БТР-МД быстро приспосабливается для решения задач эвакуации раненых или транспортировки грузов снабжения. Для этого в среднем отделении имеются кронштейны и съемные приспособления для установки многоярусных носилок с ранеными, а также устройства для закрепления с помощью привязных ремней с замками различных грузов (ящиков с боеприпасами, емкостей с жидкими веществами и т.п.). Кроме кронштейнов и ремней для установки санитарных носилок, вдоль бортов машины в среднем отделении размещаются укладки со средствами оказания первой помощи (например – комплектов «Роза-МТ», кислородных ингаляторов КИ-4, аппарата для искусственной вентиляции легких ДП-10-02 и др.). Для погрузки и выгрузки перевозимых грузов через кормовой люк могут использоваться съемные аппарели и вытяжные ремни.
Для внешней связи служат установленные в передней части корпуса УКВ радиостанции Р-168-5УВ и Р-168-25У, обеспечивающие дальность радиосвязи в движении, соответственно, до 10 и до 20 км. Антенные выводы выполнены на крыше корпуса-у правого борта и у края кормового люка.
Характерно, что БТР-МД имеет ту же боевую массу, что и БМД-3 – 13,2 т. Новая база позволила увеличить грузоподъемность авиадесантируемого бронетранспортера почти в 1,5 раза по сравнению с БТР-Д и практически уравнять ее с более тяжелым плавающим БТР-50П (все эти машины выпускались на ВгТЗ).
Плавучесть БТР-МД («Ракушка») обеспечивается водоизмещением корпуса. Откидной волноотражательный щит установлен на верхнем лобовом листе корпуса. Запас плавучести, устойчивость и высота свободного борта на плаву в сочетании с водометными движителями допускает не только преодоление с хода водных преград с заметным течением, но и десантирование бронетранспортера с десантных кораблей ВМФ и преодоление машиной с десантом или грузом полосы прибоя. При волнении к выдвижной воздухозаборной трубе может присоединяться труба для обеспечения забора воздуха при плаве.
Хотя ТТЗ на разработку средств десантирования для БТР-МД «Ракушка» было выдано еще 1992 г., их создание задержалось еще больше, чем самого БТР-МД. Только после выдачи в сентябре 2009 г. ТТЗ по теме «Бахча-У-ПДС» (для БМД-4) в качестве дополнения было переиздано ТТЗ на создание средств десантирования для авиадесантируемого бронетранспортера. Но дальнейшая
перспектива этих средств десантирования осталась неопределенной.Экипаж + десант, чел 2+15
Грузоподъемность, кг 2000
Авиатранспортирование Самолетами типа Ил-76 (М, МД), Ан-22, Ан-124, вертолетом Ми-26
Десантирование парашютным способом самолетами типа Ил-76 (М, МД), Ан-22, Ан-124
Десантируется с машиной, чел 3
Боевая масса, т 13,2
Вооружение:
– пулемет, количество х калибр, марка 1x7,62-мм, ПКТ
– установки для оружия десанта Курсовая для 5,45-мм пулемет РПКС74,
две бортовые и кормовая для 5,45-мм автоматов АКС74
Двигатель:
– тип, марка ехтактный дизельный с турбонадцувом, 2В-06-2
– число цилиндров, охлаждение 6, жидкостное
– мощность 450 л.с. (при 2000 об/мин)
Трансмиссия Гидромеханическая, с дифференциальным механизмом поворота, с гидрообъемной передачей
Подвеска, тип Индивидуальная пневматическая
Гусеницы С последовательным резинометаллическим шарниром
Ширина трака основной гусеницы, мм 380
Водометный движитель, тип Гидрореактивный
Максимальная скорость движения:
– по шоссе, км/ч 71
– на плаву, км/ч 10,5
Средняя скорость движения по сухой грунтовой дороге, км/ч 45-50
Установка универсального сиденья в наземном положении (слева) и в положении для десантирования.
Автономная закрытая пулеметная устновка.
БТР-МД, оснащенный модулем МРД-У из состава комплекса средств автоматизации подсистемы ПВО тактического звена «Барнаул-Т».
Бронетранспортер БТР-МД («Ракушка») послужил базой для ряда специальных машин. Среди них – смонтированный на БТР-МД модуль МРД-У, являющийся составной частью комплекса средств автоматизации (КСА) подсистемы ПВО тактического звена. КСА в целом обеспечивает возможность работы зенитных средств как в составе создаваемой единой системы управления тактического звена «Созвездие», так и автономно. Разработчик КСА – ОАО НПП «Рубин» (г. Пенза) представил МРД-У в 2008 г. среди других модулей комплекса.
МРУ-Д (9С932-2) представляет собой модуль разведки и управления, предназначенный для оснащения батарейных командных пунктов ВДВ. Отделение управления машины практически повторяет базовый БТР-МД, однако находящаяся слева командирская башенка лишена пулеметной установки. Установка для ручного пулемета в правой части лобового листа сохранена. Среднее отделение превращено в оперативный отсек, в котором расположены места для двух операторов.
Для каждого оператора имеется автоматизированное рабочее место с пультом управления, персональной ЭВМ, средствами связи и передачи данных и с другим оборудованием. Блоки аппаратуры смонтированы в отсеке на стеллажах с унифицированными ячейками. Для посадки и высадки операторы используют большой кормовой люк отсека. В верхней части модуля находится антенно-аппаратный пост РЛС обнаружения воздушных целей 1Л122-1 с опорно-поворотным устройством и четыре радиоантенны средств связи.
