Трехкоординатная когерентно-импульсная РЛС 1Л122-1 кругового обзора дециметрового диапазона (разработчик – НИИРТ) обеспечивает обнаружение, определение координат и сопровождение таких воздушных целей, как самолеты, вертолеты, крылатые ракеты, беспилотные летательные аппараты в диапазоне дальностей до 40 км и на высоте до 10 км при круговом обзоре, определение их принадлежности по принципу «свой-чужой» в условиях постановки противником активных и пассивных помех. Фазированная антенная решетка выполнена достаточно компактной, и в походном положении складывается внутрь. Имеется автоматизированная система топопривязки. Для обеспечения аппаратуры электроэнергией на машине установлен дизель-генератор.

МРУ-Д может использоваться в составе батарей ЗРК ближнего действия «Стрела- 10МЗ». Зенитный ракетный или пушечно-ракетный комплекс на шасси БМД-3 (БМД-4) или БТР-МД не представлен.

Также на шасси БТР-МД создана бронированная медицинская машина БММ-Д1 (ОКР «Травматизм») и БММ-Д2, а на удлиненном семикатковом шасси – перевязочная медицинская машина ВДВ БММ-ДЗ.

БМД-3 послужила основой и для машины радиационной и химической разведки РХМ-5. Основными исполнителями работ по РХМ-5 стали ОАО «Завод Тула» и ООО «Волгоградская машиностроительная компания «ВгТЗ». Машина предназначена для ведения радиационной, химической и неспецифической биологической разведки подразделениями воздушного или морского десанта в случае применения оружия массового поражения в сложных топографических, метеорологических и ночных условиях, при преодолении естественных и искусственных препятствий, водных преград. Соответственно решаемым задачам она оснащена средствами ведения РХБ-разведки отечественного производства: приборами типа ИМД (измеритель мощности дозы), газосигнализаторами, а также средствами инерциальной навигации, средствами сбора, обработки и передачи данных, установкой запуска сигналов химической тревоги, радиостанцией.

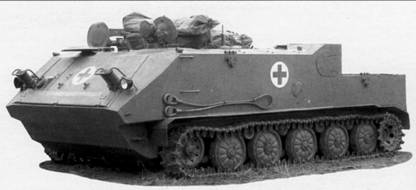

Бронированная медицинская машина БММ-Д1. Машина установлена на минимальный клиренс.

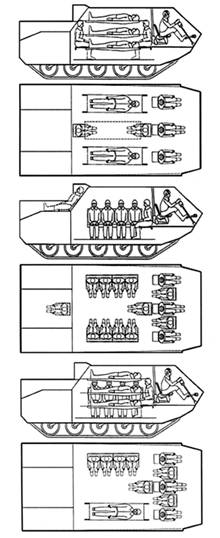

Варианты размещения раненых в корпусе БММ-Д1.

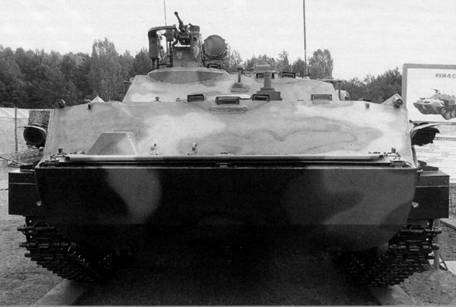

Машина радиационной и химической разведки РХМ-5.

< image l:href="#"/>

Схема размещения экипажа и корпус машины радиационной и химической разведки РХМ-5.

В отделении управления по оси машины располагается механик-водитель, в среднем отделении (в неподвижной рубке) слева размещается старший химик, справа и чуть позади (на универсальном сидении) – командир машины, впереди командира – координатор навигационной аппаратуры. Многогранная сварная бронерубка с плоской крышей приварена к корпусу и возвышается над крышей корпуса на 340-350 мм. В рубке выполнены заборные и выходные отверстия для взятия воздушных и аэрозольных проб из атмосферы, связанные через электровоздушные клапаны и трубки с приборами радиационной, химической и биологической разведки (собраны в стойке приборной секции позади сидений боевого расчета). В рубке размещены также комплекты отбора проб и знаков ограждения, емкости для питьевой воды, в правой бортовой нише смонтирована ФВУ. Имеется система специальной защиты при ядерном взрыве с автоматической герметизацией корпуса и отключением основных цепей питания и двигателя на время прохождения ударной волны. С учетом работы в условиях радиоактивного заражения местности на полу отделения управления и среднего отделения под ногами членов боевого расчета установлены стальные защитные противорадиационные экраны толщиной 10 мм. На зараженной местности сохраняется герметизация обитаемых отделений; моторно-трансмиссионное отделение остается открыто, двигатель работает, и машина может броском преодолеть зараженный участок. В отделении управления справа от водителя находятся баллоны танкового дегазационного комплекта, предназначенного для частичной дегазации шасси машины. Кроме штатной радиостанции, как на базовой машине, РХМ-5 оснащена дополнительным радиоприемником в рубке. Система подогрева воздуха облегчает работу расчета в холодное время года.

Для самообороны на вращающейся командирской башенке на крыше рубки смонтирована дистанционно управляемая 7,62-мм пулеметная установка с внешним питанием. Курсовые установки убраны, но сохранены амбразуры в правом борту корпуса и кормовом десантном люке корпуса. По бортам рубки установлены шесть дымовых гранатометов.

РХМ-5 рассчитана на парашютное десантирование с членами боевого расчета внутри машины и, соответственно, оборудована четырьмя универсальными сиденьями. Возможна транспортировка машины на внешней подвеске вертолета Ми-26. Масса машины с полной нагрузкой – те же 13,2 т, что и у БМД-3, а ходовые характеристики в целом аналогичны базовой машине.

РХМ-5 была изготовлена в 2009 г. и прошла испытания на базе 106-й гвардейской воздушно-десантной дивизии. В этом году, как сообщалось, первые серийные экземпляры переданы в войска.

Тактико-технические характеристики БММ-Д

	БММ-Д1	БММ-Д2
Экипаж, чел.	4	5
Количество мест	– раненых в положении лежа на носилках —7+1	– раненых в каркасной палатке — 6
	– раненных только в положении сидя —11+1
Авиатранспортирование	– самолетами типа Ил-76 (М, МД),
	– вертолетом Ми-26 (на внешней подвеске)
Боевая масса,т	не более 13,2	не более 13,2
Максимальная скорость движения, км/ч:
– по шоссе	71	71
– на плаву	10	10
Средняя скорость движения по сухой грунтовой дороге, км/ч	45-50	45-50
Запас хода по шоссе, км	500	500

Перевод производства боевых машин десанта на Курганский машиностроительный завод вызвал, прежде всего, изменение базового шасси. БМД-4 и 2С25 «Спрут-СД» еще прошли в торжественном строю на параде в Москве 9 мая 2008 г., но в марте того же года на испытательном полигоне «Курганмашзавода» была публично показана новая боевая машина десанта БМД-4М с тем же комплексом вооружения, что и БМД-4, но на совершенно ином шасси. В апреле 2010 г. заместитель министра обороны РФ В.А. Поповкин объявил, что Вооруженные Силы отказываются от дальнейшей закупки БМД-4.

История и состояние БМД-4М, работы над которой еще продолжаются, – тема особая. Отметим лишь, что с остановкой спецпроизводства на ВгТЗ и появлением БМД-4М осталась неопределенной судьба не только БМД-4, но и СПТП «Спрут-СД», бронетранспортера БТР-МД и машин на их шасси. Что именно и как удастся «перевести» на новое шасси в случае его принятия на снабжение – покажет время.

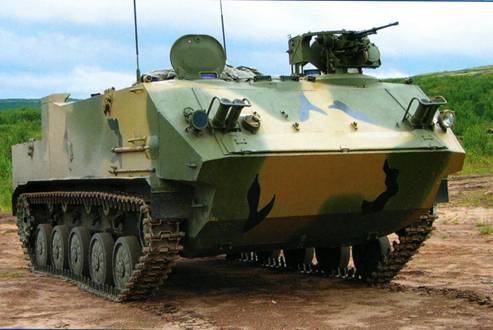

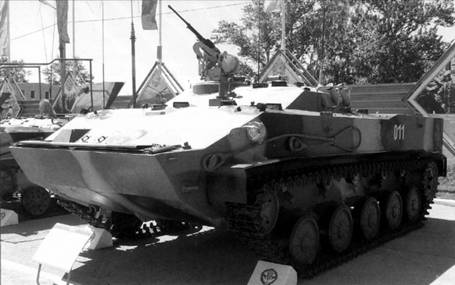

Бронетранспортер БТР-МД.

Фото предоставлены службой информационного обеспечения ВДВ.

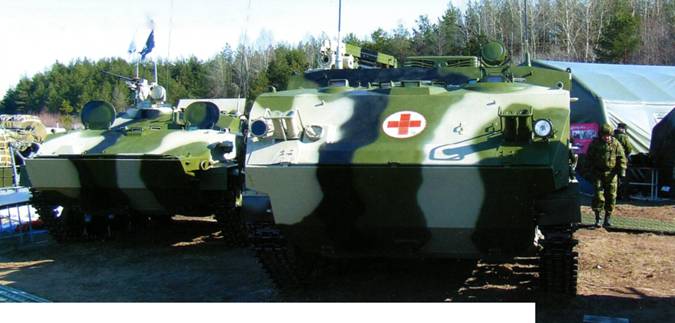

Машина радиационной и химической разведки РХМ-5 и перевязочная медицинская машина БММ-ДЗ.

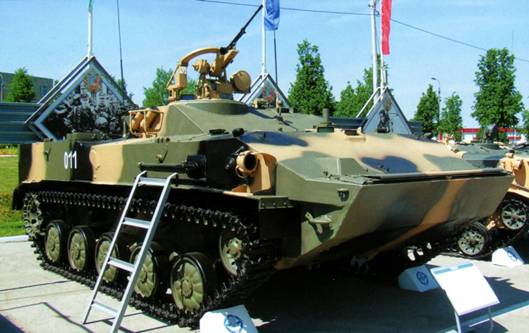

Машина радиационной и химической разведки РХМ-5.

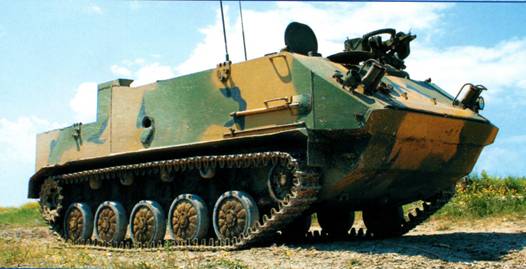

Бронированная медицинская машина БММ-Д.
