Несмотря на то, что до осени испытания шли с переменным успехом, уже 7 апреля 1961 г. Р-16 начали готовить к постановке на боевое дежурство. Первые серийные ракеты для боевых частей были выпущены в сентябре. В соответствии с Постановлением от 20 октября 1961 г. «О постановке на боевое дежурство ракет Р-16» перед ноябрьскими праздниками в строй вступили первые старты в Юрье, Нижнем Тагиле и Плесецке.

Для повышения выживаемости новые МБР, в отличие от ракет средней дальности, располагались в глубине страны, в частности, в малообжитых районах вдоль транссибирской железнодорожной магистрали.

Первоначально комплексы с Р-16 задумывались как подвижные, во всяком случае, в понимании этого термина в период создания Р-12. Однако вскоре стало ясно, что перевозка ракет длиной более 31 м и столь же громоздкого наземного оборудования в обстановке, приближенной к боевой, будет нереальна. Поэтому комплексы развертывались как наземные перевозимые, а фактически — стационарные.

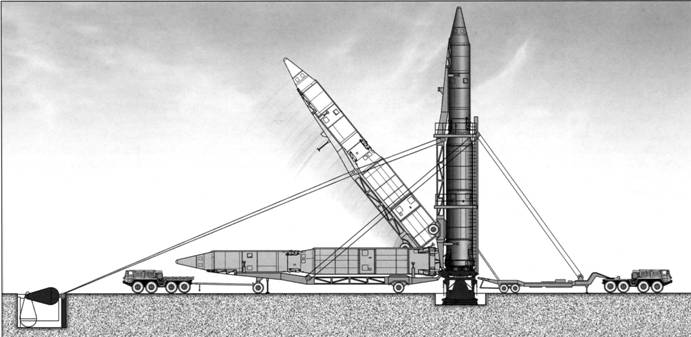

Для комплекса Р-16 был разработан установщик 8У221, пусковой стол 8У222, комплект приборов прицеливания 8Ш16, а также другое специализированное оборудование. Большие габариты ракеты определили реализацию ее поблочной перевозки на двух грунтовых транспортных тележках (8Т133 и 8Т134) и применение транспортно-стыковочной тележки 8Т139. Отдельные агрегаты (в частности, заправщики окислителя и горючего 8Г134 и 8Г140) заимствовались из состава оборудования, разработанного для комплекса Р-14.

Наземный стартовый комплекс включал два комплекта основного стартового оборудования, два сооружения ангарного типа для хранения ракет на транспортных тележках, а также единые на два старта командный пункт и хранилища топлива.

Степени готовности и время пуска примерно соответствовали данным комплексов с Р-12. В целях обеспечения безопасности ракеты хранились, как правило, в постоянной боевой готовности, т. е. с головными частями, находящимися в надежно охраняемых хранилищах — ремонтно-технических базах (РТБ). Постепенно удалось сократить время пуска из этой готовности с 3 ч 40 мин до 2,5 ч, но даже такой показатель вчетверо превышал подлетное время ракет вероятного противника из-за океана. Как и Р-12, межконтинентальные ракеты Р-16 могли находиться в заправленном состоянии не более месяца.

В соответствии с постановлением от 30 мая 1960 г. началась разработка шахтных пусковых установок «Двина», «Чусовая», «Шексна» и «Десна» для ракет Р-12, Р-14, Р-16 и Р-9А соответственно. Первые одна-две буквы «словесного» обозначения совпадали с началом произношения цифровой части индекса ракеты, что упрощало запоминание. В данном случае «Шексна» соответствовала «Р-Шестнадцать».

Так же как система управления и оборудование наземного комплекса Р-16, «Шексна» разрабатывалась не традиционными смежниками С.П. Королева, а ленинградским ЦКБ-34. В отличие от разрабатываемых В.П. Барминым подобных сооружений для Р-12, Р-14 и Р-9А, главный конструктор «Шексны» Е.Г. Рудяк выбрал не свободный старт, а схему с движением ракеты на бугелях по направляющим. Видимо, на таком выборе сказался накопленный в ЦКБ-34 опыт создания пусковых установок для подводных лодок, обеспечивавших надводный старт баллистических ракет в условиях качки носителя. Так или иначе, схема с направляющими позволила заметно сократить диаметр стакана — он составил 4,64 м против 5,1 м у почти вдвое более тонкой Р-12. Правда, по внутреннему диаметру шахты (8,3 м) сооружение для Р-16 почти на 2 м превышало комплекс с Р-12, так как требовался значительный зазор для выхода продуктов сгорания двигателя вчетверо большей тяги. Глубина шахты (45,6 м) определялась солидной длиной ракеты (31 м).

Выполненные в ЦКБ-34 проработки схемы без бугелей показали, что в этом варианте диаметр стакана увеличивался до 8,5 м, а шахты — до 11,5 м. При отсутствии стакана требовалась шахта диаметром 20 м, а вес ее защитной крыши достиг бы 1200 т вместо 260 т!

Принятая конструктивная схема устанавливаемых на Р-16 сбрасываемых бугелей включала амортизаторы, несколько повышающие выживаемость ракеты при сейсмическом воздействии ядерного взрыва. Но в целом защищенность шахт была крайне низкой и не обеспечивала защиты, учитывая точностные характеристики зарубежных ракет, достигнутые во второй половине 1960-х гг. Следует отметить и то, что схема старта на бугелях потребовала применения поворотного стола для обеспечения возможности переприцеливания ракеты. Ведь в те годы прицеливание осуществлялось механическим совмещением плоскости стабилизации ракеты с направлением стрельбы по заданной цели.

Основным элементом комплекса «Шексна-В» 8П764 являлась шахтная пусковая установка (стартовое сооружение) 8У239 со сдвижным защитным устройством (крышкой шахты) 8У16. Для шахтного комплекса были разработаны стационарные средства заправки окислителя и горючего (соответственно 8Г157 и 8Г158), комплект приборов прицеливания 8Ш26, установщик 8У240. Заправка трех ракет проводилась последовательно. Так как продолжительность заправки одной ракеты составляла 10 мин, для последней ракеты эта операция завершалась только через полчаса после начала. Минимальный интервал между пусками ракет составлял 5 мин.

Первую шахту (объект 310) начали строить на полигоне в Тюра-Там (Лениниске) в 1961 г., а 13 июня 1962 г. из нее был проведен первый пуск. Испытатели изумились, увидев, как из шахты поднимается не белоснежное изделие, а ракета с чередующимися участками черной и белой раскраски. Белая краска выгорела на сухих отсеках и в передних частях баков. Там где стенки баков изнутри охлаждались топливом, краска сохранилась. Несмотря на то что в полете отказал рулевой двигатель, испытания сочли успешными, так как старт прошел вполне нормально.

Для запуска как с шахтных, так и с наземных установок была создана модификация Р-16У («универсальная»), К числу прочих ее отличий от исходного варианта можно отнести систему наддува бака окислителя первой ступени азотом. Ранее применявшаяся схема с использованием напора атмосферного воздуха в полете была признана неуместной для ракеты, до месяца стоящей в заправленном состоянии в замкнутом объеме шахты. Было несколько изменено функционирование двигателей на стартовом участке, соответствующим образом доработана автоматика. На корпусе ракеты были выполнены площадки под установку бугелей. Универсальная ракета оснащалась несколько модифицированными двигателями, в индексацию которых была также добавлена буква «У».

Почти одновременно с отработкой модификации Р-16У велись работы по совершенствованию боевого оснащения ракеты. Осенью 1961 г. Советский Союз провел на Новой Земле впечатляющую серию ядерных испытаний. Наряду с уникальным, но не размещаемым ни на одном носителе стомегатонным зарядом прошел отработку и ряд боеприпасов, вполне пригодных для применения на баллистических ракетах. В результате первоначально принятый на вооружение на ракете Р-16 заряд головной части 8Ф17 массой 1,45 т был заменен более мощным зарядом практически без утяжеления головной части, получившей условное наименование «легкая». При этом максимальная дальность даже увеличилась с 12000 до 12500 км. Наряду с этой головной частью 8Ф115, весившей около 1,5 т, ракета оснащалась и вдвое большей мощности «тяжелой» головной частью 8Ф116 массой 2,12 т, которая тем не менее могла доставляться на вполне достаточную дальность — 10000 км.

Столь блестящий результат объяснялся тем, что днепропетровские конструкторы, встретившись при проектировании своего первого межконтинентального детища с яростным сопротивлением крупнейших авторитетов отечественного ракетостроения, заложили в проект более чем достаточные запасы. На стадии летных испытаний нереализованные запасы выявились в виде избытка дальности, что позволило через пару лет оснастить ракету мощной «тяжелой» головой частью. Но определявшаяся уровнем развития советского приборостроения низкая точность ракет Р-16 — порядка 13 км по дальности и 10 км в боковом направлении — не позволяла эффективно поражать хорошо защищенные точечные цели. Вопреки провокационным заявлениям некоторых американских военных, советские ракеты тех лет могли быть только оружием возмездия, а не обезоруживающего и безнаказанного первого удара «коммунистических агрессоров».

ШПУ ракетного комплекса «Шексна-В» (Рис. А. Чечина).

Унифицированными головными частями 8Ф115 и 8Ф116 оснащалась и ракета Р-14.

Постановление 1961 г. о постановке Р-16 на боевое дежурство в какой-то мере расхолаживало заказчика в содействии дальнейшему прохождению важнейших правительственных документов, которые стали увязываться с готовностью шахтных комплексов.

Испытания ракеты Р-16У из шахтной пусковой установки продолжались более года.
