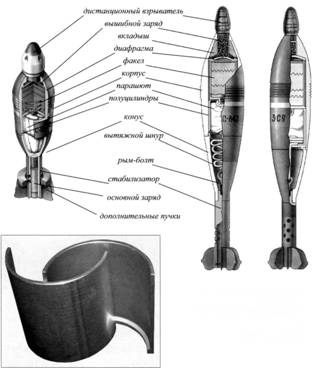

Осветительные минометные мины С-843С, С-843 и ЗС9. Слева- полуцилиндры 120-мм мин.
| Характеристики | Калибр и индекс минометной мины | ||
| 82-мм С-832С | 120-мм С-843 | 120-мм С9 | |
| Масса мины, кг | 3,51 | 16,28 | 16,28 |
| Масса
| 0,66 | 1,6 | 1,845 |
| Масса осветительного состава, кг | 0,46 | 0,845 | 1,280 |
| Дальность стрельбы,м | 125-4000 | 1000–5300 | 1000–5300 |
| Сила света, кандел (свечей-уст.) | 150000 | 500000 | 1500000 |
| Время горения, с | 35 | 45 | 45 |
| Скорость снижения, м/с | 4,1 | 5-8 | 5-8 |
| Высота срабатывания снаряда, м | 300 | 500 | 600 |
| Радиус освещения, м | 250-300 | 300-500 | 300-500 |
| Цвет горения факела | – | Желтый | Желтый |
| Марка дистанционного взрывателя | Т-1 | Т1 | Т-1 |
| Калибр и индекс мины | ||||
| Характеристики | 60-мм M83A3/M721 | 81-мм M301A3/M301A2; М301А1 | 106,7-мм М335А2/ М335А1/М335 | 120-мм М1/М91; ХМ930 |
| Миномет | М2; М19; М224 | М1; М29; М29А1; М125; М252 | МЗО; М106 | НМ16/М120; М121; М1064АЗ |
| Максимальная дальность стрельбы, м | 950-1000/3500 | 2150 | 5490/5290 | 5700/6200-7100; 6900 |
| Максимальная начальная скорость, м/с | 132 | 181 | 301,8 | 274/318 |
| Длина выстрела с взрывателем, мм | 362,7/421 | 628,65/571/ | 653 | 591/752; 735 |
| Масса выстрела, кг | 1,89/1,71 | 4,58 | 12,2 | 12,1/11,5; 13,65 |
| Масса осветитель-ного состава, г | 220 | 621 | – | 940 |
| Сила света, кандел | 250000 | 500000 | 850000/500000 | 700000/1000000 |
| Время горения (свечения), с | 32 | 60 | 90/70/60 | 65/60;50 |
| Скорость снижения, м/с | 3 | 5,49 | 5/10 | 5-6/3; 4 |
| Высота срабатывания мины,м | 135-160* | 150-200 | 150-350 | 500 |
| Радиус освещения, м | 300/500 | 350/600 | 1500/800 | |
| Марка дистанционного взрывателя | M65A1/MTSQ М776 | М84А1Е1 | М565/М562; М501А1 | М84А1Е1/М776 |
| * На 2; 3; 4 заряде. |
106,7-мм осветительная мина М335А2.
Конструктивная схема 60-, 81 — и 120-мм мин практически одинакова. Так, 60-мм мина M83A3 состоит из корпуса, представляющего собой тонкостенный стальной цилиндр, к переднему концу которого приварена стальная переходная втулка с резьбой под дистанционный взрыватель. Хвостовая коническая часть соединяется с цилиндрическим корпусом при помощи четырех предохранительных штифтов, расположенных по окружности на равных расстояниях друг от друга. К донной части конуса приварена переходная втулка с резьбой под стабилизатор. Внутри корпуса размещены вышибной заряд, факел и парашютное устройство. Осветительный факел — картонный цилиндр, в котором запрессованы воспламенительный и осветительный составы. Цилиндр соединен парашютом шнуром длиной 406 мм (16 дюймов).
Мина М83А2 подобна мине M83A3, за исключением незначительной разницы в размерах металлических деталей, а в минометной мине М83А1 применен другой осветительный состав.
Осветительная 106,7-мм мина М335А2 к нарезному миномету МЗО (США) соответствует по конструкции и принципу действия артиллерийскому снаряду с выбросом осветительного элемента через донную часть.
С учетом вышеизложенного следует отметить, что парашютные осветительные артиллерийские снаряда и минометные мины состоят на вооружении армий почти всех государств и используются в основном для обеспечения ведения боевых действий ночью.
Осветительные артиллерийские боеприпасы (в зависимости от калибра снаряда или мины) при правильном их использовании артиллерийскими подразделениями в полном объеме обеспечивают выполнение требований современного общевойскового боя по дальности стрельбы — в соответствии с ТТХ артиллерийской системы; по высоте подрыва (выброса факела) — 400–500 м; по безотказности действия парашютной системы и зажжения факела; по времени эффективного действия или длительности полезного освещения — 35–55 с; по диаметру (глубине) освещаемого пространства — 0,3–2 км (силой света 0,3–1,6 млн. Кд).

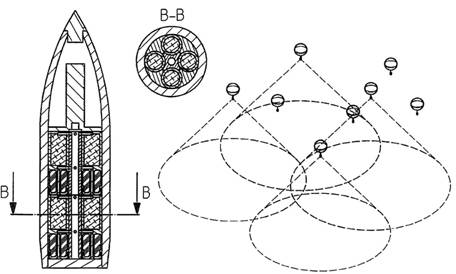

Дальнейшее развитие осветительных боеприпасов возможно за счет совершенствования (модернизации) существующих образцов и создания новых.
Модернизация существующих образцов заключается в использовании новых высокоэффективных рецептур осветительных составов, совершенствовании системы воспламенения факела, применении новых материалов в конструкции корпуса, парашютной системы, а также электронных дистанционных взрывателей вместо механических.
Создание новых образцов осветительных боеприпасов идет по пути создания изделий, обеспечивающих освещение местности в инфракрасном диапазоне.
Подготовил к печати С.Л. Федосеев.
