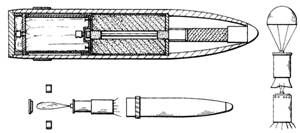

Конструкция парашютного осветительного снаряда, предложенная компанией Aerostatica (Италия, 1954).

Таблица 5 Осветительные выстрелы отечественных артиллерийских систем

Наименование артиллерийской системы	Сокращенный индекс и наименование выстрела	Сокращенный индекс снаряда (мины)
82-мм автоматический миномет 2Б9 (комплекс 2К21 «Василек»);	ЗВС25(ЗВС25М) — 82-мм выстрел с осветительной стальной миной	(С-832С или С-832СМ)
82-мм миномет 2Б14-1 «Поднос»
120-мм миномет 2Б11 (минометный комплекс 2С12 «Сани»);	3BC-843 — 120-мм выстрел с осветительной миной	(С-843)
120-мм комбинированное орудие 2Б16«Нона-К»;
120-мм самоходное комбинированное орудие 2С9 «Нона-С»
	ЗВС24 — 120-мм выстрел с осветительной миной	(С9)
122-мм гаубица Д-30;	ЗВС2/ЗВСЗ — 122-мм выстрел с осветительным снарядом и полным/ уменьшенным переменным зарядом	С-463 или С-463Ж
122-мм самоходная гаубица 2С1 «Гвоздика»
	ЗВС12/ЗВС13 — 122-мм выстрел с осветительным снарядом повышенной мощности и полным/ уменьшенным переменным зарядом	С4 или С4Ж
152-мм пушка-гаубица Д-20;	3BC22/3BC23 — 152-мм выстрел с осветительным снарядом и полным/ уменьшенным переменным зарядом	С1
152-мм самоходная гаубица 2СЗМ «Акация»;
152-мм гаубица 2А65 «Мста-Б»; 152-мм самоходная гаубица 2С19«Мста-С»
	ЗВС16/ЗВС17 — 152-мм выстрел с осветительным снарядом и полным/ уменьшенным переменным зарядом	С6 илиСб-1

В настоящее время на вооружении артиллерии Сухопутных войск РФ имеется достаточно широкая номенклатура осветительных боеприпасов. Так, для стрельбы из 82- и 120-мм минометов применяются минометные выстрелы с осветительными минами, а для стрельбы из 122- и 152-мм самоходных и буксируемых гаубиц — выстрелы с осветительными снарядами (см. табл.5).

На примере устройства 122-мм осветительного снаряда С-463 рассмотрим конструктивную схему построения современных осветительных артиллерийских боеприпасов ствольной артиллерии.

Снаряд С-463 состоит из стального корпуса, внутри которого последовательно размещены переходная втулка (у снаряда С4 переходная втулка установлена в головной части), вышибной заряд, диафрагма, факел (осветительный элемент) с вертлюгом и парашютом, два полуцилиндра. Донная часть корпуса снаряда закрывается дном. Для обеспечения дистанционного действия снаряд комплектуется дистанционным взрывателем.

Вышибной заряд представляет собой три шашки спрессованного дымного ружейного пороха, которые располагаются в специальном металлическом стакане (футляре).

Факел (осветительный элемент) состоит из цилиндрического стального корпуса с картонной термоизоляцией внутри и запрессованного в него пиротехнического осветительного состава. В дне корпуса факела имеется держатель к которому прикреплены веотлюг и серьга. К серьге стальными тросами фиксируется парашют. Для удержания факела в определенном положении внутри корпуса снаряда в снаряжение осветительного снаряда включены два полуцилиндра, на которые непосредственно опирается корпус факела. Одновременно полуцилиндры выполняют роль камеры для размещения сложенного (запрессованного) парашюта. К корпусу факела снаряда С4 приварены четыре лопасти, служащие для гашения скорости вращения.

Осветительный состав представляет собой «классическую» механическую смесь металлического горючего, окислителя, цементаторов и флегматизаторов. В качестве горючего используются порошкообразные магний, алюминий или их смеси, в качестве окислителей — нитраты или хлораты легких металлов (например, нитрат бария, нитрат натрия и др.), в качестве цементаторов — олифа, канифоль, камфора, идитол и др. Изготовляют осветительные составы в специальных смесителях. Перед смешиванием исходные материалы измельчают, сушат и просеивают. Далее полученную готовую смесь прессуют, как правило, в несколько приемов в корпус факела.

Горение осветительного состава за определенный промежуток времени должно происходить равномерно (без выпадения последнего из корпуса факела), с исключением дымообразования и искрения, обеспечивая при этом получение однородного света оптимальной интенсивности. Другое немаловажное требование к осветительным составам заключается в том, чтобы они обладали по возможности низкой чувствительностью к различным механическим воздействиям, что немаловажно в процессе эксплуатации осветительных боеприпасов, особенно при проведении погрузочно- разгрузочных работ. Осветительный состав в процессе длительного хранения должен как можно дольше не утрачивать свои свойства и не образовывать с соприкасающимися предметами опасных соединений, а также не быть гигроскопичным.

Рецептуры основных осветительных составов, используемых в современных отечественных осветительных снарядах, представлены в табл. 6.

Из нитратов в осветительных составах чаще других применяются нитрат бария (соль негигроскопичная) и нитрат натрия (соль гигроскопичная). Нитрат натрия имеет то преимущество, что при введении его в состав в пламени возникает интенсивное излучение в желтой части спектра, к которой глаз человека наиболее чувствителен.

Известно, что при стрельбе из нарезных орудий снаряд при прохождении канала ствола приобретает определенную начальную скорость и ему придается вращение, которое обеспечивает его устойчивость на полете. Таким образом, в отличие от спасательных и спортивных парашютов, парашюты осветительных артиллерийских снарядов вводятся в действие при вращении всей системы с огромным числом оборотов (примерно 15000 об/мин), а также при сверхзвуковых скоростях (400–600 м/с).

Специалисты германской фирмы Rheinmetall GmbH в 1972 г. запатентовали парашютный осветительный снаряд, в котором для предотвращения отрыва или разрыва основного парашюта был добавлен тормозной парашют.

Схема действия осветительного снаряда с аэродинамическими тормозами, призванными уменьшить скорость вращения факела («звездки») после отделения от корпуса снаряда для улучшения условий раскрытия парашюта. Патент французских конструкторов P. Claude, R. Gencey, J-P. Mottry, R. Cayre от 1975 г.

Разрезные макеты осветительных артиллерийских снарядов С-463 и Сб.

Осветительные артиллерийские снаряды С-463 и С1. Вверху — фото ввинтного дна. Хорошо видны глухие отверстия («высверловки») в торце дна.

Обычно парашюты артиллерийских снарядов вводятся в действие на высоте не более 1–2 км, поэтому парашют раскрывается при скоростном напоре 10–20 т/м^2. В связи с этим, хотя площадь парашюта и не превышает 10 м^2, нагрузки при его раскрывании в указанных условиях могут достигать нескольких десятков тонн.
