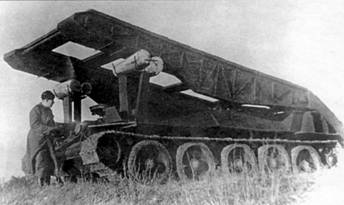

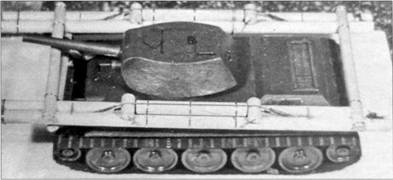

Макет танка Т-34 с самосбрасывавшимся деревянным мостом с колеями, усиленными шпренгельными устройствами. 1944 г.

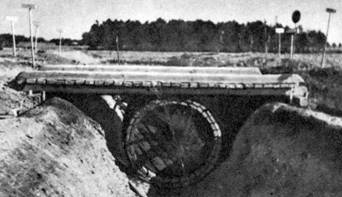

Деревянные барабаны с установленным на них мостовыми колеями. Львовско-Сандомирская операция. 1944 г.

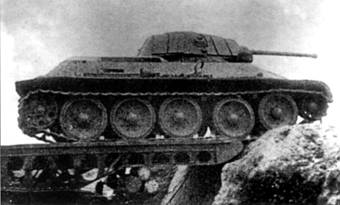

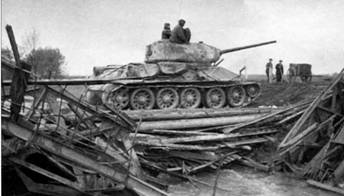

Танк Т-34-85 преодолевает преграду, заполненную бревнами и другими подручными материалами. Австрия, 1945.

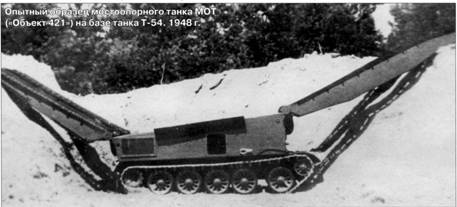

Опытный образец мостоопорного танка МОТ (Объект 421) на базе танка Т-54. 1948 г.

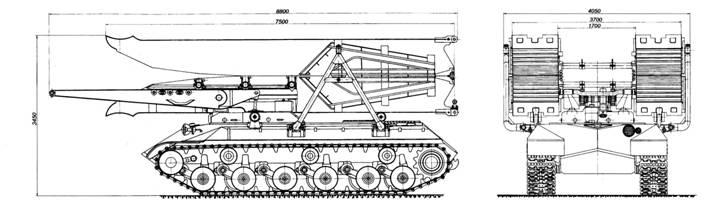

Мостовой танк МОТ на базе танка ИС-3. Проект 1948 г.

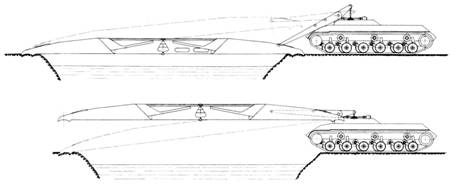

Наводка моста через преграду с помощью мостового танка на базе ИС-3. Проект 1948 г.

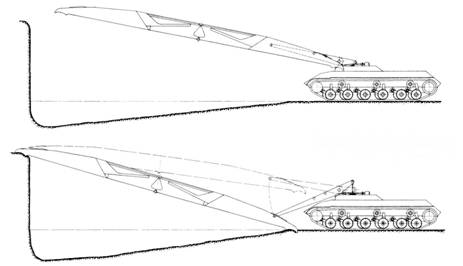

Наводка моста через эскарп с помощью мостового танка на базе ИС-3. Проект 1948 г.

Испытания «Объекта 421» показали его ограниченные возможности как средства обеспечения преодоления препятствий: использование мостоопорного танка лимитировалось обрывистыми берегами, необходимостью герметизации базового шасси, глубиной преграды (которая не должна была превышать 2 м). Весьма сложной была эвакуация машины из преграды. При поражении моста противником в большинстве случаев выводилась из строя и сама базовая машина (в отличие от мостоукладчиков, где мостоукладочная машина отходит и маскируется).

В1948 г. в ЦПИИ СВ (г. Москва) в проектноконструкторском бюро ПКБ-3 (специальных инженерных машин) также велись работы по теме МОТ. В качестве базы выбрали тяжелый танк ИС-3. Предполагалось, что мостовой танк за 4–5 мин (без выхода экипажа из машины) обеспечит развертывание и монтаж на преграду двухсекционного двухколейного моста длиной 15 м. Проезжую часть моста (аналогично мосту инженерного танка ИТ-28) для улучшения сцепления с гусеничными движителями планировалось покрыть поперечными деревянными брусками. В соответствии с документацией, мостовой танк обеспечивал установку моста на берег, превышающий исходный на 3,9 м. Авторами проекта были начальник ПКБ-3 В. Васильев, главный конструктор (ведущий конструктор) В. Торанов и конструктор В. Богданов. Однако этот проект не получил дальнейшего развития.

В конце 1940-х гг. в Инженерных войсках СА был проведен конкурс на лучшую конструкцию перспективного мостоукладчика. После рассмотрения представленных проектов командование отдало предпочтение конструкциям (с односекционной и трехсекционной выдвижными мостовыми фермами), предложенным полковником-инженером А.Ф. Кравцевым. В соответствии с результатами конкурса и приказом начальника Инженерных войск ОКБ ИВ СА получило задание подготовить рабочую конструкторскую документацию на мостоукладчик, получивший обозначение «К-67».

Мостоукладчик К-67 предназначался для ускоренной механизированной установки однопролетных колейных мостов грузоподъемностью 50 т на противотанковые рвы, овраги, канавы и ручьи шириной до 10 м, на эскарпы и контрэскарпы высотой до 2,5 м, для пропуска танков, самоходно-артиллерийских установок, автотранспорта и артиллерии на гусеничной и колесной тяге.

Экспериментальный образец мостоукладчика К-67 изготовили в январе 1951 г. на Опытном заводе инженерного вооружения Советской Армии (п. Нахабино) по чертежам, разработанным Особым конструкторским бюро ИВ СА.

Начальник Особого конструкторского бюро Инженерных войск Советской Армии (ОКБ ИВ СА) инженер- полковник А.Ф.Кравцев. 1951 г.

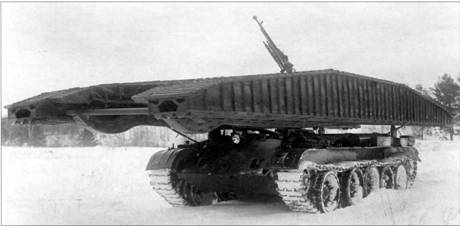

Экспериментальный образец мостоукладчика К-67. Зенитный пулемет ДШК установлен в боевое положение. 1951 г.

Краткое описание опытного образца К-67

Мостоукладчик К-67 был создан на базе танка Т-54 и оборудован специальными механизмами, обеспечивавшими транспортировку и установку моста на преграде (снятие моста с преграды). В экипаж К-67 входили командир, механик-водитель и стрелок.

Базовое шасси К-67 представляло собой танк Т-54, у которого была демонтирована башня с вооружением.

Подбашенный лист корпуса танка заменили броневой крышей, в которой были выполнены люки механика-водителя и командира, башенка стрелка с турельной установкой для зенитного пулемета ДШК и специальные ниши- карманы для обеспечения хода окончаний рычагов при подъеме механизма установки моста. На верхнем носовом листе корпуса устанавливались два кронштейна, на которых располагались рычаги механизма установки моста. В задней верхней части корпуса находились

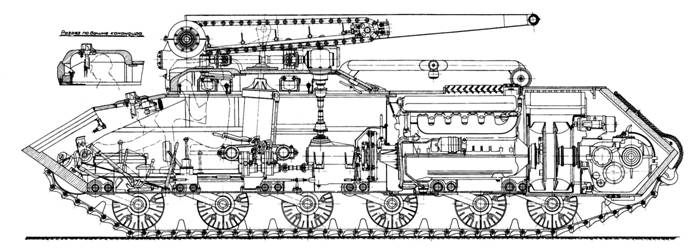

Продольный разрез и вид в плане мостоукладчика К-67. Проект 1949 г.

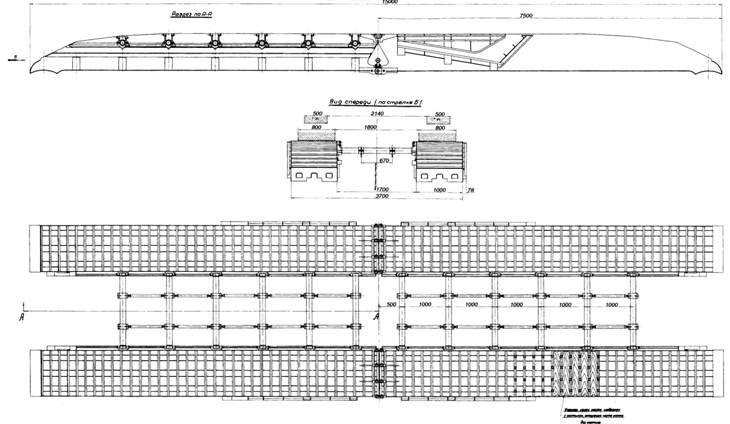

Общий вид мостоукладочной машины К-67. Проект 1949 г.

два кронштейна, служившие опорой для моста. На корме корпуса приваривался противовес массой 1200 кг для повышения устойчивости мостоукладчика при установке и снятия моста с препятствия.

Внутри корпуса установили также постаменты агрегатов дополнительной трансмиссии мостоукладчика и бонки для крепления приводов управления, электропроводки и трубопроводов.

В топливной системе два средних топливных бака танка заменили одним, емкостью 290 л. Ручной топливоподкачивающий насос, топливораспределительный кран и фильтр грубой очистки располагались под топливным баком, за сиденьем стрелка.

Исключили часть приборов электрооборудования башни, изменили положение плафонов освещения и фары. Сигнал установили на крыше корпуса и носовой части. Нагнетательный вентилятор от танка Т-54 монтировался в крыше корпуса. Ввели сетевой фильтр для устранения радиопомех при работающем вентиляторе.

Из комплекта запчастей танка удалили запчасти башни с вооружением. Добавили запчасти и приспособления для специальных агрегатов мостоукладчика: рукоятку для ручного сдвига моста, вешки-указатели, трос лебедки, обрезиненные упоры крепления моста на базовой машине по-походному, деревянные шашки настила моста, трос для эвакуации и т. д.

Средства связи мостоукладчика оставались те же, что и на Т-54, изменилось только их расположение. Радиостанция ЮРТ и блок питания теперь находились в носовой части корпуса мостоукладчика перед сиденьем командира. Антенный ввод несколько удлинили по сравнению с серийным танковым.
