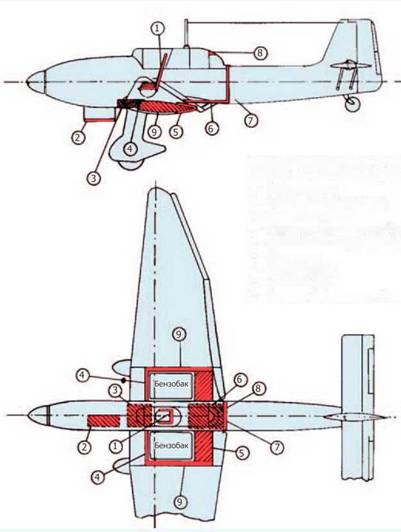

Схема бронезащиты немецкого пикирующего бомбардировщика Ju 87D.

1 – бронеспинка; 2 – броня маслорадиатора; 3 – броня маслобаков; 4 – передняя бронестенка бензобака; 5 – бронеплиты водорадиатора; 6 – бронепол; 7 – бронестенка; 8 – наголовник; 9 – боковая бронестенка бензобака.

Трофейный Ju 87D-3 (№2754) на испытаниях в НИИ ВВС, лето 1943 г.

Трофейный истребитель Bf 109F-2 (№9209) на испытаниях в НИИ ВВС, март 1942 г.

Письмом УОС ГУ ВВС от 25 февраля начальнику НИИ ВВС бригинженеру П.И. Федорову предлагалось в кратчайшие сроки организовать испытания обстрелом различных типов и толщин брони. Планировалось, что будут подобраны оптимальные толщины и марки брони, удовлетворяющие новым требованиям ВВС КА, а также сделаны конкретные выводы «о возможности усиления броневой защиты на наших серийных самолетах (Як-1, Як-7, ЛаГГ-3, Пе-2, Пе-3, Ил-2, ДБ-Зф), с учетом влияния изменения веса брони на летно-технические свойства указанных самолетов».

9 марта 1942 г. главный инженер ВВС КА генерал-лейтенант И.Ф. Петров обратился к наркому танковой промышленности Малышеву с просьбой «дать указание директору НИИ-48 и директору завода №37 совместно изготовить в месячный срок серию броневых плит различных толщин от 10 до 25 мм с различной термообработкой и предъявить их в НИИ ВВС КА для полигонных испытаний». Одновременно УОС ГУ ВВС выдало официальное задание ВИАМ «заняться изысканием брони для поперечного бронирования самолетов с повышенной пулестойкостью», обеспечивающей защиту от пуль и снарядов калибра 15 и 20 мм «на реальных дальностях воздушного боя (100-200 м) по нормали или же под углами близкими к ней (до 20°)».

Пока решался вопрос с подбором толщины и типа брони, военинженер 2-го ранга А.К. Огилько попытался провести усиление бронезащиты летчиков, что называется, «малой кровью». 22 апреля 1942 г. он обратился напрямую к главному инженеру ВВС КА генерал-лейтенанту И.Ф. Петрову с предложением сделать срочный заказ надголовников, боковых щитков и плиток под сиденье летчика для установки их на всех отечественных истребителях, используя броню серийных марок и толщин.

Обосновывая свою позицию, Огилько указывал: «Опыт отечественной войны показал, что схемы бронирования отечественных истребителей создают недостаточные диапазоны углов защиты летчика. Особенно частые поражения наших летчиков на истребителях в голову и руки. На немецких истребителях для защиты летчика сверху установлены надголовники, а на новых истребителях Me-115 и броня под сидением летчика. Подобной защиты на отечественных истребителях нет». Вес броненадголовника оценивался всего лишь в 4-5 кг, а бронеплиты под сиденьем летчика – в 3 кг. Утверждалось, что«изготовление этих деталей не представляет трудностей», а установка их на самолетах «легко осуществима непосредственно на аэродромах силами самих частей».

Резолюция генерала Петрова была краткой: «т. Огилько. Подготовьте доклад на ВС ВВС КА», но военный совет ВВС отклонил обсуждение этого вопроса. На этом все и закончилось.

Тем временем в НИИ ВВС был обобщен первый опыт боевого применения бронированного штурмовика Ил-2 АМ-38. Оказалось, что «бронекорпус не защищает от прямого попадания снарядов зенитной артиллерии среднего калибра и ниже высоты 1000 м от снарядов малокалиберной зенитной артиллерии». Пули нормального калибра и «осколки снарядов зенитной артиллерии на любом удалении броню не пробивают», оставляя в ней лишь вмятины. Вместе с тем, при прямом попадании малокалиберного снаряда или крупнокалиберной бронебойной пули броня пробивалась с последующим повреждением деталей мотора и поражением экипажа. Кроме того, имелись случаи пробития крупными осколками зенитных снарядов боковой брони кабины летчика.

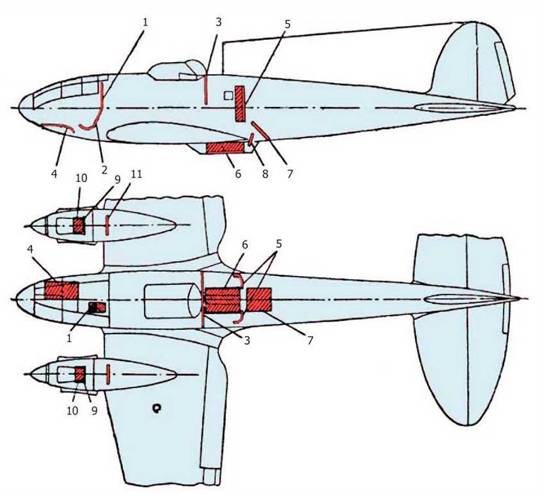

Схема бронезащиты немецкого бомбардировщика Не-111 Н-6.

1 – бронеспинка пилота; 2 – бронесиденье пилота; 3 – бронезащита стрелка-радиста; 4 – бронезащита штурмана; 5 – бронезащита стрелков бортовых установок; 6-8 – бронезащита стрелка люковой установки; 9, 10 – бронезащита маслорадиаторов; 11 – бронезащита водорадиатора.

Подавляющее количество попаданий, относящихся к поражению от истребителей, приходилось на долю поперечной бронеплиты и только 29% – на продольную броню. Причем основное количество попаданий в бронекорпус соответствовало атакам истребителей противника почти строго в хвост (до 20" от продольной оси самолета по горизонту и до 3-5“ в вертикальной плоскости).

Наличие зазоров между подвижной частью фонаря кабины пилота и задней броней бронекорпуса приводило к тому, что при обстреле истребителями осколки снарядов проникали через эти зазоры в кабину и поражали летчика. Кабина летчика оказалась уязвимой еще и через форточки подвижной части фонаря кабины. Плексиглас легко пробивался пулями и осколками зенитных снарядов. Лобовые бронестекла кабины летчика от попадания малокалиберного снаряда и осколков зенитных снарядов, разрушались, образовывая многочисленные осколки, приводящие к ранениям летчика. Бортовая броня кабины практически не спасала летчика при прямых попаданиях снарядов калибра 37 и 20 мм.

Бронекапот не обеспечивал надежную защиту от снарядов и крупнокалиберных пуль как самого мотора, так и агрегатов и узлов моторной группы, особенно в районе выхлопных патрубков и бронекарманов передней и задней части мотора. При этом нижняя броня капота при попадании в нее снарядов, как правило, почти не пробивалась, а лишь давала трещины.

Пробитие брони капота во всех случаях сопровождалось разрушением или повреждением блоков цилиндров, карбюраторов, масло- и водопроводов, расширительного бачка водосистемы, маслобака, маслофильтра и т.д.

Массу хлопот доставлял маслорадиатор, который располагался в бронекорзине под фюзеляжем самолета. Дело в том, что в летнее время при закрытых бронезаслонках температура масла начинала быстро расти, и уже через 6-7 мин полета летчики были вынуждены бронезаслонки открывать. В результате маслорадиатор часто поражался пулями и осколками при обстреле с земли. Более того, летный состав иногда вообще забывал закрывать бронезаслонки на подходе к линии фронта. Боковые стенки бронекорзины и бронезаслонки не выдерживали попаданий малокалиберных снарядов. Причем в некоторых случаях бронекорзина вместе с маслорадиатором срывалась с посадочных мест.

Кроме этого, на практике имелись случаи воспламенения самолета после повреждения маслорадиатора. Отметим, что случаи поражения находящегося внутри бронекорпуса водорадиатора наблюдались весьма и весьма редко.

Недостаточная толщина бронирования Ил-2 в районе переднего и заднего бензобаков в некоторой степени компенсировалась наличием протектора на бензобаках и системы заполнения их нейтральным газом. По отзывам летного и технического состава, протектор и нейтральный газ во многих случаях вполне оправдывали свое назначение. Однако при попадании в бензобаки малокалиберных снарядов баки, как правило, загорались и затем взрывались, при этом осколки (как от взрыва снаряда, так и от взрыва баков) проникали в кабину летчика со всеми вытекающими последствиями.

Трофейный бомбардировщик Не 111Н-6. НИИ ВВС, май 1943 г.

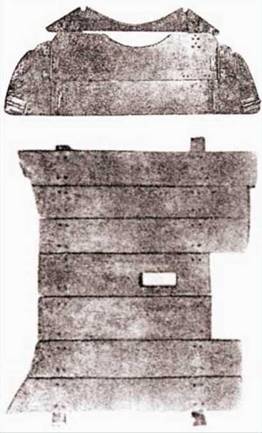

Элементы бронезащиты верхнего и нижнего стрелков бомбардировщика Ju 88.

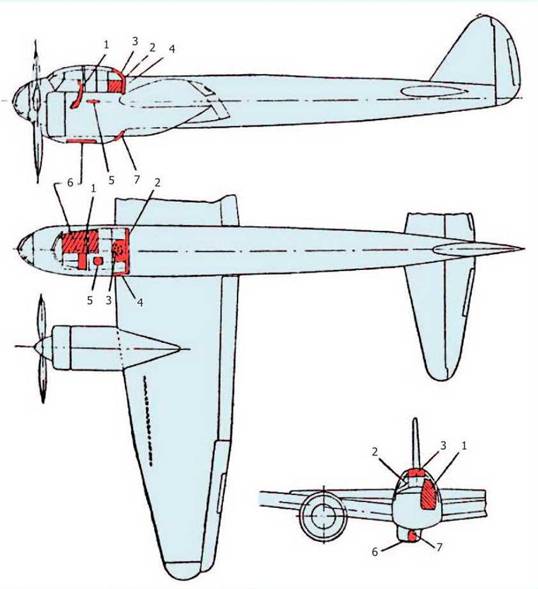

Схема бронезащиты бомбардировщика Ju 88.

1 – бронеспинка пилота; 2 и 4 – бронеплиты стрелка-радиста; 3 – бронестекло стрелка-радиста; 5 – бронесиденье стрелка-радиста; 6 – бронеплиты пола нижнего стрелка; 7 – бронестекло нижнего стрелка.
