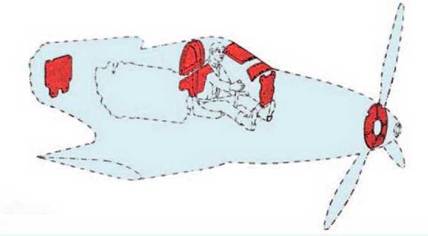

Схема бронезащиты американского истребителя Р-39 «Аэрокобра».

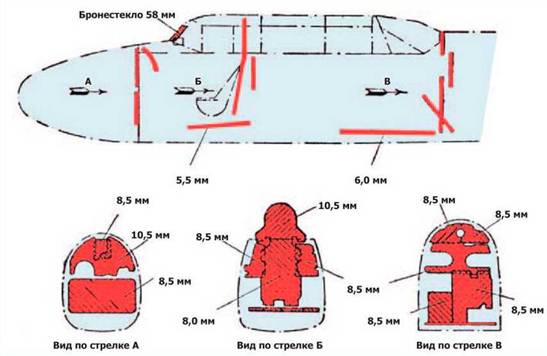

Схема бронезащиты немецкого истребителя Bf 110E.
Так, на дальности 50 м модернизированная бронесталь АБ-1 толщиной 15 мм удерживала пулю ДК при углах к нормали от 25° и выше, толщиной 18 мм – 15", а с 500 м, соответственно, от 10° и 5°. То есть, новый вариант брони оказался лучше цементованных броневых сталей при стрельбе с дистанции 50-100 м под углами к нормали
Учитывая большие трудности в массовом производстве цементованной брони, начальник ВИАМ А.Т. Туманов 18 сентября 1941 г. обратился к наркому авиапромышленности А.И. Шахурину с предложением «при бронировании боевых самолетов по всем толщинам перейти на единую сталь АБ-1 в гомогенном или слегка подцементованном состоянии». Отмечалось, что «хорошие технологические показатели стали АБ-1, ее закаливаемость на воздухе. возможность штамповать и изготовлять детали любой формы позволяют рекомендовать авиаконструкторам и производственникам броню АБ-1 толщиной от 6 до 18 мм как основной материал для бронирования самолетов против крупнокалиберного оружия».
Предлагалось для боковых, нижних и верхних деталей бронирования самолетов применять гомогенную броню АБ-1 толщиной 6-15 мм, а для спинок, щитков и других деталей, «для которых возможны попадания пуль калибра 12,1 мм под углами близкими к нормали», – броню АБ-1 толщиной 12-18 мм в гомогенном или подцементованном состоянии. При этом внимание Шахурина обращалось на сокращение (почти вдвое) в новой стали процентного содержания никеля. При этом молибден вводился в сталь АБ-1 «из возврата, а никель также из возврата или из природно-легированных чугунов».
Идея ВИАМ наркому понравилась. Переход на единую сталь упрощенного технологического цикла изготовления позволял при выполнении плановых заданий резко сократить расходы и главное – время, что в условиях войны имело весьма большое значение. Уже 23 сентября он отдал распоряжение «т. Яковлеву» подготовить образцы нового варианта брони АБ-1 и передать их в НИИ ВВС для производства испытаний.
29 января 1942 г. в докладе начальнику Управления опытного строительства ГУ ВВС КА бригинженеру Г.П. Лешукову по результатам испытаний бронеспинки летчика толщиной 8,5 мм из цементованной броневой стали ХД начальник НИИ ВВС бригинженер П.И. Федоров в очередной раз констатировал, что система бронирования отечественных самолетов не отвечает требованиям войны.
Обстрел серийной бронеспинки самолета МиГ-3 «пулями и снарядами калибра 15 мм из немецкого пулемета, устанавливаемого на модифицированном самолете Me- 109Ф4», показал, что она удерживает 15-мм бронебойнотрассирующую пулю с дистанции 200 м лишь под углом к нормали 65" и более, а с 300 м – под углом 55°. Между тем, из тактических расчетов воздушного боя следовало, что углы атак немецких истребителей в задней полусфере были возможны в конусе до 45° от оси самолета. То есть,«углы бронестойкости спинок лежат за пределом возможных атак».
По заключению начальника 14-го отдела НИИ ВВС военинженера 1-го ранга Д.В. Лагутина и начальника 3-го отделения этого отдела военинженера 1-го ранга П.С. Воротникова, «для обеспечения надежной защиты летчика от боеприпасов немецких пушек калибра 15-20 мм требуется броня толщиной от 10 до 25 мм, в зависимости от расположения ее на самолете». Поэтому бригинженер П.И. Федоров еще раз просил пересмотреть схемы «бронирования опытных и серийных самолетов ВВС КА на основе материалов о необходимости усиления броневой защиты, представленных ГУ ВВС в 1941 г. (от 20 сентября 1941 г. – Прим. авт.), и внесения в эти материалы изменений в соответствии с проведенными испытаниями».
10 февраля бригинженер Г.П. Лешуков дал указание заместителю начальника Управления опытного строительства ГУ ВВС бригинженеру А.И. Гребеневу подготовить проект решения Государственного комитета обороны об усилении бронирования отечественных самолетов. В ходе подготовки проекта постановления были получены дополнительные материалы по испытаниям гомогенной и цементованной брони валового производства толщиной от 15 до 40 мм, проведенных в НИП АВ ВВС и НИИ-48.
Трофейный истребитель Fw 190А-4 (№2310) на испытаниях в НИИ ВВС, 1943 г.

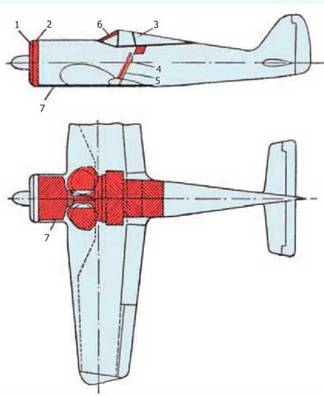

Схема бронезащиты истребителя Fw 190А-5.
1 – переднее кольцо на моторе; 2 – заднее кольцо на моторе; 3 – заголовник; 4 – бронеспинка; 5 – плиты за бронеспинкой; б – бронестекло; 7 – плиты на капоте снизу.

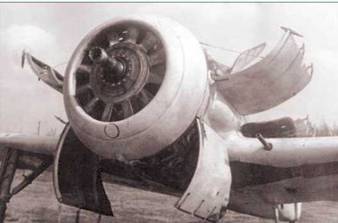

Заголовник истребителя Fw 190А.
18 февраля начальник НИИ ВВС П.И. Федоров по согласованию с начальником Управления опытного строительства ГУ ВВС КА бригинженером Г.П. Лешуковым направил ему обстоятельный доклад о состоянии бронирования отечественных боевых самолетов.
В этом документе указывалось:«Боевые самолеты ВВС КА имеют броневую защиту, состоящую в основном из бронеспинки летчика. На многоместных самолетах броневая защита членов экипажа осуществляется путем установки системы броневых плит, обеспечивающих защиту со стороны наиболее вероятных атак противника. На самолете «103» толщина брони доходит в секторах защиты до 15 мм. Запроектированные в 1941 г. и частично осуществляемые на некоторых самолетах последних типов («103», Пе-3, Ил-4) максимальные толщины бронеспинок 10-15 мм рассчитаны на защиту экипажа от пуль калибра 12-13 мм с дистанции порядка 300-500 м. От /…/оружия калибра 15-20 мм, указанные толщины брони смогут обеспечить защиту экипажа только с больших дистанций. Учитывая, что реальные дистанции воздушного боя находятся в интервале 100-200 м, следует признать имеющуюся броневую защиту, даже на лучших образцах самолетов, недостаточной. Большинство же серийных самолетов (МиГ-3, ЛаГГ-3, Як-1, Як-7, Пе-2, ТБ-7) имеют бронеспинки толщиной 8,5 мм, обеспечивающие защиту лишь от калибра 7,92 мм. Однако в настоящее время на модифицированных германских самолетах (Ме-109Ф4) устанавливаются пулеметы калибра 15 мм и пушки калибра 20 мм. /…/ Таким образом, в связи с применением на самолетах противника 15 мм калибра пулеметов и 20 мм калибра пушек, существующая броня на серийных и опытных самолетах ВВС Красной Армии является совершенно недостаточной и не обеспечивает надежной защиты экипажа в бою».
Принимая за расчетную дистанцию боя дистанцию 200 м, оптимальной толщиной брони признали 25 мм. Эта толщина рекомендовалась для деталей, подвергающихся обстрелу по нормали или же под углами, близкими к ней (до 20°) – в частности, для центральной части бронеспинок. Остальные участки поперечной брони предлагалось выполнять толщиной 20 мм. В других местах допускалось использовать плиты толщиной от 8 до 20 мм вместо применяемых на тот момент плит толщиной от 4 до 10 мм.
Следовало пересмотреть бронирование отдельных серийных самолетов с целью обеспечить защиту экипажа от боеприпасов калибра 15 и 20 мм при стрельбе с дистанции 200 м, а также предложить главным конструкторам предусмотреть на новых самолетах улучшенную броневую защиту «с установкой брони толщиной 25 мм в отдельных наиболее ответственных секторах защиты».
Кроме этого, с целью подбора рациональных толщин бронеплит для использования в новых схемах бронирования боевых самолетов требовалось в месячный срок изготовить в НИИ-48 ряд броневых плит различной толщины (от 10 до 25 мм) и с различной термообработкой для представления их в НИИ ВВС. Институт также крайне нуждался в трофейном автоматическом оружии калибра 15 и 20 мм и боеприпасах к ним. Уже к 20 февраля проект постановления ГКО был подготовлен и направлен Г.П. Лешукову для согласования.
После ряда консультаций с заинтересованными службами и управлениями ГУ ВВС, НКАП и НКТП, бригинженер Г.П. Лешуков счел вопрос не подготовленным в той мере, чтобы его можно было доложить командующему и Военному совету ВВС КА и затем выносить на обсуждение в ГКО. По общему мнению, «для пересмотра бронирования отдельных серийных самолетов с точки зрения возможного усиления защиты экипажа от пуль калибра 15 мм и снарядов 20 мм» требовалось уточнить, «какие толщины брони, с каких дистанций и под какими углами обеспечат защиту экипажа от указанных калибров пуль и снарядов». Отсутствие же этих данных не позволяло «предложить применение брони толщиной 25 мм».
