Троя

К зданию А относятся три блока кирпичей, помеченных H на плане III в «Илионе», в которых мой бывший сотрудник месье Бюрнуф ошибочно увидел остатки большой городской стены. Эти два больших здания второго, сожженного города, скорее всего, были храмами; это в первую очередь явствует из их плана, поскольку по ширине они имеют только одно помещение; во– вторых, из сравнительно значительной толщины их стен; в-третьих, из того обстоятельства, что они стоят параллельно и близко друг к другу, будучи разделены коридором шириною всего 0,5 метра: ибо если бы они были жилыми домами, то у них, скорее всего, была бы одна общая стена – чего в древних храмах никогда не бывает. Оба здания построены из кирпичей, которые – как и вышеупомянутая крепостная стена второго города – были обожжены уже только после того, как стены были полностью воздвигнуты. Поскольку почва здесь ровная, то стены можно было обжечь как снаружи, так и внутри, однако эффект огня от дров, зажженных одновременно по обеим сторонам стен, был значительно усилен отверстиями, которыми стены были снабжены во всех направлениях. Некоторые из этих отверстий проходят прямо через стены; другие, которые можно скорее назвать канавками, сделаны по длине на внешней стороне стен, как показано на рис. 20. В храме А их можно видеть на внешней стороне стены в каждом четвертом слое кирпичей, так что нижняя канавка находилась непосредственно над каменным фундаментом (см. рис. 20, 21). Эти продольные канавки проникают в стену на глубину от 0,25 до 0,35 метра, и высота их составляет от 0,15 до 0,25 метра. На расстоянии около 4 метров друг от друга в стенах устроены перекрестные отверстия или каналы так, что один из них обязательно оказывается в углу залов. Таким образом перекрестные стены по обеим сторонам окружены такими перекрестными канавками в тех местах, где они соприкасаются с боковыми стенами (см. рис. 24). В храме В канавки организованы подобным же образом (см. рис. 20, 22, 23); единственная разница в том, что здесь продольные канавки находятся в шестом слое кирпичей (см. рис. 22) и перекрестные канавки расположены на более коротких расстояниях друг от друга, сообразно длине комнат.

Все эти продольные канавки, а также перекрестные отверстия первоначально были заполнены деревянными балками; это с величайшей достоверностью доказывает как их форма, так и отпечатки, которые ветки оставили в глиняном растворе. Однако весьма любопытно, что ни в одной из канавок или отверстий мы не смогли обнаружить ни малейших следов обугленного дерева. В некоторых редких случаях эти канавки и отверстия после искусственного обжига кирпичных стен были оставлены открытыми, то ли намеренно, то ли по небрежности; однако в целом их заполнили обожженным материалом для кирпичей, смешанным с оплавившимися кусочками кирпича, возможно, такими, как упали со стен во время операции обжига, поскольку в этих кирпичных осколках мы иногда находим фрагменты керамики.

В качестве дальнейшего доказательства того, что эти стены были построены из необожженного кирпича и были обожжены уже после постройки, могу сказать, что глиняный раствор между кирпичами был обожжен точно таким же образом, как и сами кирпичи, и далее, верхние части стен были обожжены лишь слегка. Это опять-таки доказывает фрагмент поперечной стены, которая содержит все еще совершенно необожженные глиняные кирпича и верхние части боковых стен, которые упали внутрь здания: отчасти их кирпичи совершенно необожженные.

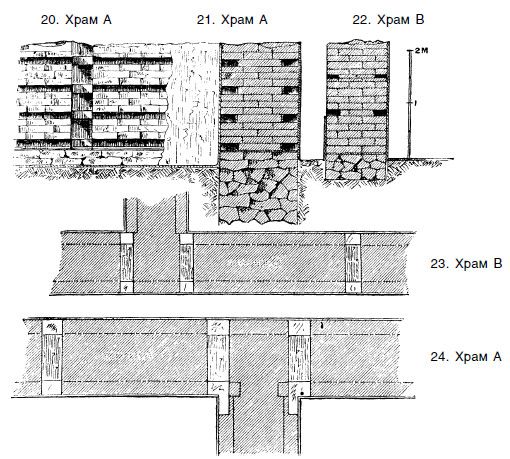

Рис. 20. Внешняя сторона стены храма А; показано устройство горизонтальных каналов и тех, что проходят через стену

Рис. 21. Разрез стены храма А; показано устройство горизонтальных канавок

Рис. 22. Разрез стены храма Б; показано устройство горизонтальных канавок

Рис. 23. План стены храма Б; показано устройство перекрестных канавок

Рис. 24. План стены храма А; показано устройство перекрестных канавок

Фундаменты кирпичных стен храма А состоят полностью из стен из необработанных известковых камней высотой 2,5 метра, которые покрыты большими плитами из известняка или песчаника, на которых покоились кирпичные стены. Эти фундаменты выдаются в юго-восточной части здания на 0,3 метра над полом; однако, поскольку пол постепенно поднимается к северо– западу, здесь фундаменты оказались на одном уровне с полом. Размер кирпичей составляет в среднем 0,45 метра в ширину, 0,67 метра в длину и около 0,12 метра в толщину. С кирпичами пропорции 2: 3 в ширину и длину стены легко можно было сложить таким образом, что вместе с соединениями толщину стены, то есть 1,45 метра, образовывали попеременно два и три кирпича. Ширина соединений варьируется от 0,02 до 0,04 метра. Материал, использованный для кирпичей, – это зеленовато– желтая глина, смешанная с соломой. Стены были, как снаружи, так и изнутри, покрыты слоем глины толщиной около 0,02 метра и оштукатурены очень тонким слоем глины. Пол состоял из слоя утоптанной глины толщиной от 5 до 15 миллиметров, который был положен одновременно с покрытием стен после того, как стену обожгли. Поэтому остатки угля от обжига стен найдены под полом.

Как можно видеть из плана, прилагаемого на рис. 25, храм А состоит из пронаоса, или вестибюля, помеченного р, который открывается на юго-восток, и собственно наоса (и). Длина последнего на чертеже (рис. 25) показана в 18 метров, поскольку мы подумали, что рядом с полукругом и находится принадлежащая зданию перекрестная стена. Однако, снова тщательнейшим образом исследовав участок, мои архитекторы пришли к выводу, что, исходя из устройства отверстий в боковой стене, весьма вероятно, что длина наоса (и) должна была составлять несколько более 20 метров и что, следовательно, отношение ширины здания к его длине составляет в точности 1: 2. Сейчас нельзя определить, была ли еще третья комната на северо-западной стороне (в соответствии с планом храма В), поскольку западная часть здания была отрезана большой северной траншеей.

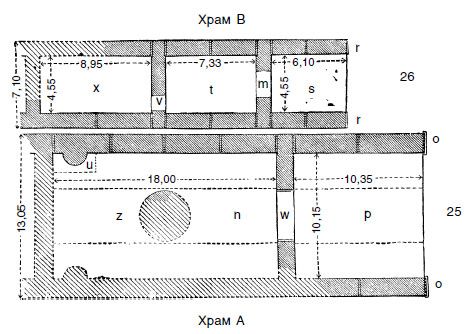

Рис. 25. План храма А

Рис. 26. План храма В

Пронаос р имеет 10,15 метра в ширину при 10,35 метра в глубину и, таким образом, представляет собой просто квадрат. Передние концы боковых стен (помечены о) были снабжены вертикальными деревянными подпорками, поскольку углы стен состояли из кирпичей и без этой подпорки могли легко быть разрушены (см. рис. 27). Эти подпорки, которых было шесть на каждом конце, стояли на хорошо обработанных камнях фундамента, их нижние части, стоявшие на камнях, сохранились, но, конечно, в обугленном состоянии. Длина стороны каждой из этих деревянных подпорок составляла 0,25 метра, так что шесть подпорок в общей сложности давали толщину стены 1,45 метра. Таким образом, в этом храме мы видим, что parastades или antae, которые были обычны в греческих храмах и служили в них лишь чисто художественным целям, были использованы здесь в основном по архитектурным причинам; во-первых, они должны были оберегать углы стен от непосредственных повреждений, и, во– вторых, делали стены достаточно прочными, чтобы поддерживать большие балки крыши.

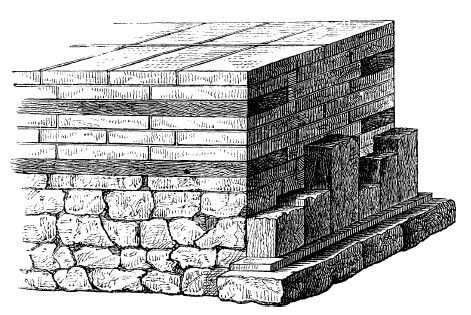

Рис. 27. Parastades на передних концах боковых стен храма А, состоящие из шести вертикальных деревянных подпорок [110]

Это открытие parastades в их первоначальной форме и с той целью, с которой они использовались изначально, представляет для археологии интерес первостепенной важности, тем более что это открытие было сделано в священной Трое [111] .

110

Темные горизонтальные полосы между рядами кирпичей на рис. 27 обозначают канавки, которые некогда были заполнены деревом и теперь оказались пустыми. Тени на этих пустых канавках сделаны не очень хорошо, они должны быть гораздо темнее.

111

Карл Бёттихер (Boett icher K. Die Tektonik der Hellenen. Berlin, 1874. I. S. 194, 195, 198) пишет о parastades следующее: «Antae, см. Anta. В древней (первоначальной) целле с пространствами для ант (parastas), где боковые стены доходили до края стилобата, оказываясь на одном уровне со столбами, обе стены кончались parastas, или антом, или завершались им у точки соединения. Ант здесь соответствовал антаблементу колонн, и вместе с ними охватывал пространство, необходимое для формирования портика.

Сами анты никогда не имели ни статической, ни конструктивной функции. Ант не был столбом, который поддерживал вес; по сути своей, это художественная форма, которая подчеркивала конец стены и начало архитрава. Его использование обусловливается только его соотношением с архитравом, и, следовательно, он требует лишь небольшого выступа из поверхности стены и выраженной разницы в форме капители и колонн. Поскольку он завершает массу стены, его передняя поверхность должна соответствовать всей толщине стены, но так как внутренняя сторона получает только массу архитрава или антаблемента, то ширина анта должна определяться лишь массой архитрава, в то время как внешняя сторона отмечена выступом, достаточным, чтобы отличить его от самой поверхности стены.

Когда анты расположены так, что по обе стороны от них находится огороженное пространство, и, таким образом, на них покоится два архитрава, ширина ант определяется шириной архитравов, и, таким образом, анты приобретают роль колонн. Если архитрав покоится ни на конце, ни на середине стены, то анты отмечены лишь двумя небольшими выступами.

Капитель (анта) состоит из обвязки с небольшим выступом, украшенным антемием (или орнаментом из жимолости); над ним – легкий дорический киматий (валик колонны) с обвязкой из множества колец, как в эхине колонн, таким образом, организационно связывающий вместе обе части. Узкий абак отмечает его соединение с колоннами птерона; спереди он украшен меандром (прямоугольным орнаментом), как и абак колонн. Первоначально этот абак не имел валика, который отделял бы его от птерона, как это всегда было в более поздних памятниках.

Достаточно очевидно, что причины, по которым анты первоначально строились не на отдельной базе, как это обычно бывало, были художественные – те же, что мешали снабжать колонны и стены базами. Такое отделение от стилобата помешало бы ему образовывать единство с двумя другими формами. Однако когда появилась база стены, с украшениями или без них, она была добавлена и к антам, однако в этом случае это – верный признак введения аттическо-ионического элемента, поскольку он обнаруживается, например, в Тезеуме и в храме Артемиды-Пропилеи в Элевсине, где у базы появляется перевернутый валик.

С технической точки зрения ант, или parastas, обозначает любую часть постройки, которая противопоставляется другой; таким образом, так может называться стена сбоку от входа, а также и художественная форма, которая завершает любую выдающуюся стену. Для этой художественной формы, а также для любой такой выдающейся стены используется латинский термин «ант». Термин «parastas» в конечном счете стал применяться к пространству между боковыми стенами, использование, которое иллюстрируется, как уже было сказано, применением этого термина к обозначению как пронаоса, так и портика, когда они называются «в парастадах». Так называемое пространство parastas, или пространство между антами, это термин, использованный не только для обозначения данной конкретной части здания, но также и для описания формы храма и для различения особой формы храма, будь то простиль, амфипростиль или периптер. Существования одних антов для этой цели недостаточно, поскольку они присутствуют во всех известных видах храмов».

Бёттихер дает следующие цитаты из древних авторов относительно parastades. Автор схолий к Еврипиду («Андромеда», 1089, где Неоптолем снимает оружие с parastades храма в Дельфах) объясняет: « называются стены, приставленные ко входу с обеих сторон». У Еврипида в «Ифигении в Тавриде», 1159, parastas превращается в вестибюль, отличный от целлы: «Остановись пред входом , государь!» и в «Финикиянках», 418: «К порогу дома Адрастова пришел я» (перевод И. Анненского. – Пер.). Витрувий (6, 7, 1) использует термин применительно к пространству (antae двух выступающих стен), образующему вестибюль, протирон (преддверие) или простомиайон с крышей; то же самое и в надписи из Путеол, приведенной у Грутера: «Из этой стены два анта наподобие крюков да будут выступать, длиною в два фута, шириною в один». Гезихий объясняет как «столбы, обращенные к стенам». Анты дверного прохода также представляют собой parastades, и их именуют phliai (косяки) или stathmoi (столбы, косяки). Гезихий: « – это parastades дверей»; хотя термин «» нередко смешивается с «порогом», как в схолиях к гомеровской «Илиаде», I, 591. Гезихий также объясняет: « дверей у поворотного шарнира». Poll. I, 76: «, деревянные столбы по обеим сторонам рядом с дверью, которые называются ». Геродот говорит, что в воротах Вавилона они медные: «в том числе косяки (staqmo) и притолоки». Дверные столбы у Гомера также называются … (Одиссея, VII. 89); у схолиаста – . Anecd. Bachm. I. 369, 21: «^ , то есть дверей». Гезихий – и , а также в . Etym. M. 609, 34: « – это дверей». Зонара, Lex. p. 1814: « – это боковая часть двери или колонна, на которую что-то ставится и опирается». Apion, Gloss. Homer. « – это дверей». Schol. Lycophr. Alexandra, V. 290: «И колонна называется o» Phot.: « ^, то есть дверей».

Я благодарю своего друга, г-на Джеймса Фергюссона, за дополнительный чертеж (рис. 27а) храма Фемиды в Рамнунте, который является прекрасным примером древнегреческого храма многоугольной кладки, к которому был добавлен parastades (р) из обтесанного камня, возможно, несколько позднее, и, естественно, в более позднем стиле. Его можно найти в томе неизданных древностей Аттики, опубликованном обществом Dilettanti в 1817 году (V), глава VII, илл. 1, где тщательно показана разница в каменной кладке и, конечно, представляется, что это последующее добавление.

Нельзя с точностью сказать, были ли между parastades храма А деревянные колонны (как этого можно ожидать при пространстве в 10 метров), однако мы не смогли найти какие-то особые камни фундамента, на которых они должны были бы стоять. Могу сказать то же самое и о любых колоннах, которые могли стоять внутри, чтобы уменьшить огромный объем крыши.

Из пронаоса (р) можно было войти в наос (и) через дверь (tv) шириной 4 метра. Как уже говорилось выше, длина наоса составляет около 20 метров в длину при 10,15 метра в ширину (см. рис. 25). Боковые стороны дверного проема (w) были обрамлены деревянными столбиками шириной 0,1 метра, которые стояли на камнях-базах, меньших по размеру, чем камни ант на конечных торцах боковых стен.

Рис. 27а. Храм Фемиды в Рамнунте

Точно в центре наоса находится круглое возвышение (г) диаметром около 4 метров, которое поднимается на 0,07 метра от пола. Оно, как и пол, сделано из утоптанной глины и, как кажется, служило основой алтаря или пьедесталом для идола; однако мы не можем ничего сказать определенно, поскольку большая часть круга была срезана большой северной траншеей. На северо-восточном конце боковой стены наоса находится полукруглый фундамент (и), назначения которого мы не смогли определить, поскольку верхней его части недостает. Как и все здания в доисторических городах Трои, эта постройка имела горизонтальную крышу, которая была сделана из больших деревянных бревен, балок поменьше и глины. Это очевидно из полного отсутствия какой-либо черепицы, а также из того, что внутри здания есть слой глины толщиной 0,3 метра, смешанный с обгоревшими балками и несколькими большими, хорошо сохранившимися кусками дерева. Все это, конечно, должно было принадлежать горизонтальной террасе, которая некогда покрывала здания и которая во время падения города рухнула внутрь. Такие крыши все еще широко используются в Троаде. Большинство домов как в турецких, так и в греческих деревнях имеют подобные горизонтальные крыши, которые сделаны из прочных деревянных балок, меньших поперечных балок, камыша и толстого слоя глины.
