Ударно-разведывательный самолет Т-4

Средства коллективно-групповой обороны размещались в сменном подвесном контейнере, в состав которого входили:

– радиотехническая аппаратура обнаружения облучения самолета РЛС целеуказания, целераспределения ПВО;

– станция активных помех РЛС вышеперечисленного назначения с расширенным диапазоном волн и разнообразным набором помех;

– дополнительный автомат сброса дипольных отражателей и ложных тепловых целей для усиления обороны самолета обеспечения.

Управление средствами коллективно-групповой обороны должно было производиться с борта самолета общим для средств индивидуальной и коллективной обороны вычислителем.

Подвесной сменный контейнер комплекса обороны "Отпор" предполагалось устанавливать на самолете вместо подвесного сменного контейнера с разведывательной аппаратурой, либо вместо авиационной крылатой ракеты. В этой комплектации самолет мог выполнять функции самолета обеспечения (постановщика помех).

Целью вышеперечисленного состава средств комплекса обороны являлась борьба (противодействия) с информационными системами и средствами огневого противодействия ПВО вероятного противника.

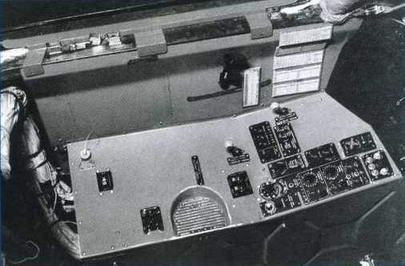

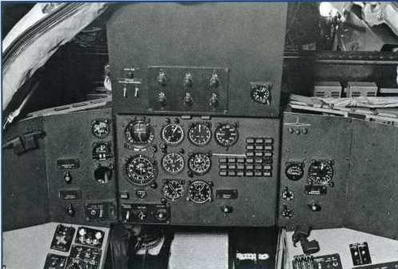

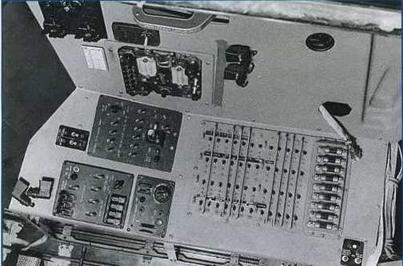

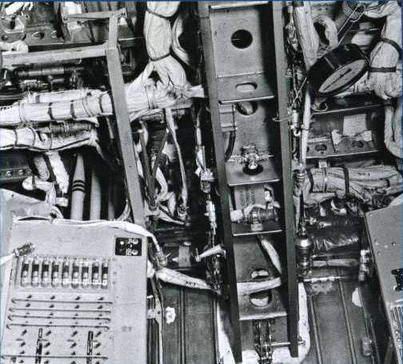

Кабина штурмана: а - приборная доска

б - левый пульт

в - правый пульт

г - задняя стенка кабины (ОАО "ОКБ Сухого")

Кабина экипажа

Экипаж самолета состоял из двух человек - летчика и штурмана-оператора. Он помещался в кабине, разделенной на два отсека негерметичной поперечной перегородкой. В переднем отсеке было установлено кресло летчика, а за перегородкой в заднем отсеке - кресло штурмана-оператора.

Особенностью компоновки кабины самолета Т-4 являлось отсутствие обычного фонаря. В крейсерском (сверхзвуковом) полете обзор из кабины должен был осуществляться через боковые и верхние окна, а также перископ. Для обеспечения необходимого обзора вперед-вниз, носовая часть фюзеляжа впереди кабины была выполнена подвижной и на режимах взлета и посадки, дозаправки топливом в воздухе и полете на малой высоте - опускалась вниз.

В кабине летчика был расположен пост управления самолетом, состоящий из ручки, педалей и РУДов. Кабина штурмана-оператора не была снабжена органами управления машиной и содержала навигационное оборудование, управление вооружением и частично дублировались датчики системы управления полетом для разгрузки пилота.

Экипаж должен был работать в скафандрах, обеспечивающих полет в случае разгерметизации кабины.

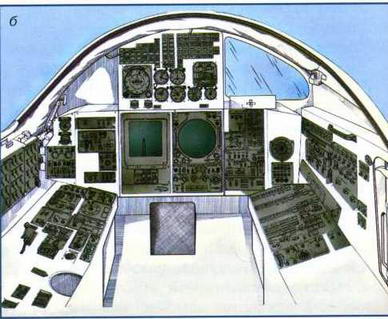

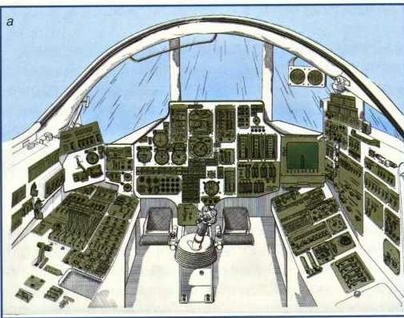

Кабина второго экспериментального самолета Т-4 - "102": а - кабина летчика

б - кабина штурмана (Николай Гордюков)

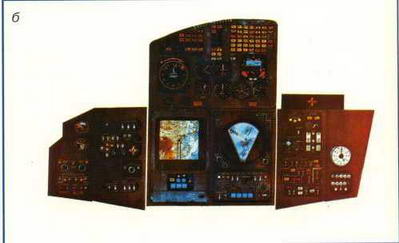

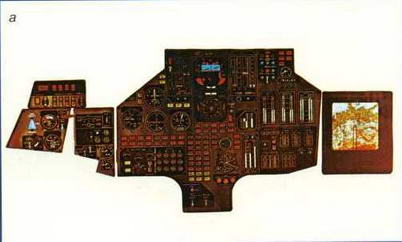

Фотографии приборных досок в кабине самолета "102": а - приборная доска летчика

б - приборная доска штурмана (ОАО "ОКБ Сухого")

Материалы и технологические процессы, использованные при создании самолета

В конструкции планера самолета Т-4 были применены новые на то время высокопрочные материалы: титановые сплавы: ВТ1-0, ОТ4, ОТ4-1, ВТ20, ВТ21 Л, ВТ22; нержавеющие стали: ВНС-2 и ВНС-5; конструкционная сталь ВКС-210.

Наряду с серийными титановыми сплавами ОТ4-1, ОТ4, ВТ20 и др., впервые в отечественной и зарубежной практике были применены новые титановые сплавы с прочностью > 1000 МПа.

Сплав ВТ22 с прочностью 1100-1250 МПа рекомендовался для изготовления высоконагруженных деталей и конструкций сечением до 200 мм.

Высокопрочный титановый сплав ВТ16 был рекомендован для изготовления деталей крепления: болтов, винтов, гаек, заклепок и др. Сплав использовался в термически упрочненном или деформационно-упрочненном состоянии с прочностью 1050-1150 МПа.

Чертежные детали крепления из сплава ВТ16в термически упрочненном состоянии можно было изготавливать в условиях машиностроительного предприятия.

Широкое использование деталей крепления из титанового сплав ВТ16 позволяло снизить вес деталей в 1,7 раза по сравнению со стальными.

Титановые сплавы ОТ4-1 и ОТ4 с прочностью 600-700 МПа применялись для изготовления обшивки самолета Т-4.

Из титанового сплава ВТ20, учитывая его повышенную жаропрочность, изготавливалась мотогондола двигателей.

Титановый сплав ОТ4 использовался в конструкции закабинного отсека фюзеляжа и переднего горизонтального оперения, титановый сплав ВТ20 в конструкции гондол двигателей, вертикального оперения и консолей крыла.

Для передней и основных стоек шасси впервые была применена мартенситостареющая сталь ВКС-210 с прочностью более 1900 МПа. Греющиеся в зоне двигателя лонжероны мотогондолы изготавливались из стали ВКС-3, термообрабатываемой по специально разработанному режиму. Для цельносварных топливных баков была разработана высокопрочная коррозионностойкая сталь ВНС-2, свариваемая в термоупрочненном состоянии без последующей термообработки с практически равнопрочным основному металлу сварным швом, что позволило отказаться от клепаной конструкции бака, и исключало проблему его герметизации. Наряду с этим был проведен широкий круг испытаний по определегнию работоспособности при длительных нагревах в эксплуатации.

Нержавеющая сталь ВНС-2 использовалась в конструкции центральной части крыла и гондол двигателей.

Также в конструкции были применены следующие новые неметаллические материалы:

– теплопрочное полиамидное связующее СП-6;

– высокотеплостойкие эластомеры;

– резины, смазки;

– гидрожидкость ХС-21;

– топливо "нафтил";

– лакокрасочные покрытия.

69% поверхности планера самолета представляло собой панели, сваренные из листа точечной электросваркой;

21% поверхности планера - панели, сваренные из листа сквозным проплавлением (ААРДЭС);

9,4% поверхности планера - фрезерованные из плит панели.

Трудоемкость производства одного килограмма конструкции самолета Т-4, несмотря на применение высокопрочных материалов, превышала трудоемкость, затраченную на один килограмм веса конструкции самолета Су-24, выполненного из традиционных материалов по традиционным технологиям, всего на 25-30%.
