Рис. 4.47. Прокладка электрических проводок в элементах каркаса

Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

При установке выключателей и электророзеток на наружных стенах дома следует соблюдать требования к обеспечению непрерывности пароизоляционных слоев.

Оповещение людей о пожаре

В каждом доме (жилом блоке) высотой 3 этажа должны быть установлены автономные дымовые пожарные извещатели (далее – извещатели), удовлетворяющие требованиям НПБ 66 и размещаемые соответственно специальным требованиям. Заданием на проектирование по требованию заказчика утановка извещателей может быть предусмотрена в доме любой этажности.

Жильцы дома (жилого блока) должны иметь инструкцию по техническому обслуживанию извещателей.

В случаях, когда в соответствии с заданием на проектирование по требованию заказчика предусматривается размещение в доме большего количества извещателей, чем необходимо, рекомендуется руководствоваться следующими правилами.

Извещатели рекомендуется устанавливать на уровне пола каждого этажа (включая подвалы), находящегося на 900 или более миллиметров выше или ниже уровня смежного этажа.

Расстояние от любого помещения на этаже до извещателя на том же этаже рекомендуется принимать не более 15 м.

В каждой спальне рекомендуется устанавливать извещатель либо внутри ее, либо, при размещении его снаружи, в пределах 5 м от двери в спальню.

Извещатели, установленные в доме, рекомендуется соединять между собой таким образом, чтобы при срабатывании одного устройства звуковой сигнал подавали все остальные.

Глава 5 Работы по возведению ограждающих конструкций сухим способом с применением гипсокартонных и гипсоволокнистых листов

Установка конструкций с применением гипсокартонных листов

Общие требования

Каркасно-обшивные перегородки включают металлический или деревянный каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах. Воздушная полость между обшивками может быть заполнена звукоизоляционным, теплоизоляционным, огнезащитным материалом или гипсокартонными листами (рис. 5.1 и 5.2).

При монтаже подвесных потолков изготовляются металлический или деревянный каркас, подвешенный к несущим конструкциям перекрытия, и подшивка из гипсокартонных листов. Иногда ячейки заполняются кассетами, выполненными из этих листов. Для повышения огнестойкости конструкции потолка в надпотолочном пространстве размещается огнезащитный теплоизоляционный материал (см. рис. 5.2).

Ограждения коммуникационных шахт включают металлический каркас и обшивку из гипсокартонных листов, прикрепленную к нему на шурупах.

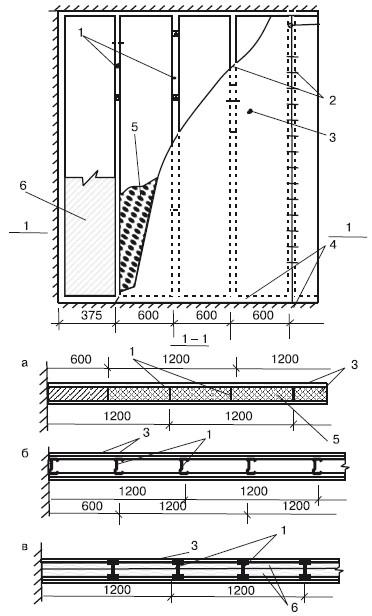

Рис. 5.1. Конструктивные схемы каркасно-обшивных перегородок с обшивкой из гипсокартонных листов с заполнением воздушной полости звукоизоляционным материалом (а), без заполнения воздушной полости (б) и с заполнением гипсокартонными листами (в): 1– каркас; 2– шурупы; 3 – обшивка из гипсокартонных листов; 4 – дюбели; 5– звукоизоляционный материал; 6– заполнение из гипсокартонных листов

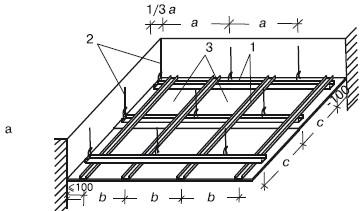

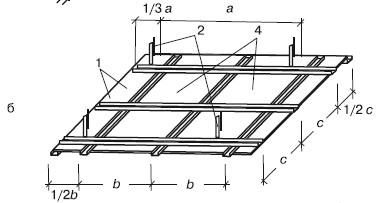

Рис. 5.2. Конструктивные схемы подвесных потолков: а – с обшивкой из гипсокартонных листов; б– растрового; в– повышенной огнестойкости; 1– каркас; 2– подвесы; 3 – обшивка из гипсокартонных листов; 4 – кассеты из гипсокартонных листов; 5– огнезащитный теплоизоляционный материал

Виды гипсокартонных листов и особенности их применения

Гипсокартонные листы в зависимости от назначения бывают четырех видов (табл. 5.1):

обычные (ГКЛ);

влагостойкие (ГКЛВ);

с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО);

влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО).

В соответствии с требованиями Г ОСТ гипсокартонные листы относятся к группе горючести Г-1, к группе воспламеняемости В-2, к группе дымообразующей способности Д-1, к группе токсичности Т-1.

Разрушающая нагрузка и допускаемый прогиб гипсокартонных листов должны соответствовать данным табл. 5.2.

ГКЛ применяются для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с сухим и нормальным температурно-влажностным режимом.

ГКЛВ рекомендуется применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен в помещениях с влажным и мокрым режимом.

ГКЛО следует применять для устройства перегородок, подвесных потолков и облицовки внутренних поверхностей стен, а также для огнезащиты конструкций, к которым предъявляются требования по огнестойкости.

ГКЛВО используются для устройства противопожарных перегородок, подвесных потолков, облицовки внутренних поверхностей стен и огнезащиты конструкций в помещениях с влажным и мокрым режимом эксплуатации при относительной влажности воздуха до 90 % и температуре до 30 °C. Поверхность листов обрабатывается водостойкими грунтовками, водостойкой шпатлевкой, водостойкими красками, защищается керамической плиткой или покрытиями из ПВХ.

Гипсокартонные листы могут быть с кромкой по длинной стороне пяти типов (табл. 5.3), причем каждому из типов дается соответствующая маркировка.

При устройстве ограждений с заделкой стыков между листами обшивок и шпатлевкой применяются гипсокартонные листы с утоненными кромками типа УК и ПЛУК. Листы с кромкой типа ПК используются как внутренние слои при многослойной обшивке, для пакетов при заполнении внутренних полостей перегородок, в сборно-разборных ограждениях с креплением их к каркасу с помощью раскладки.

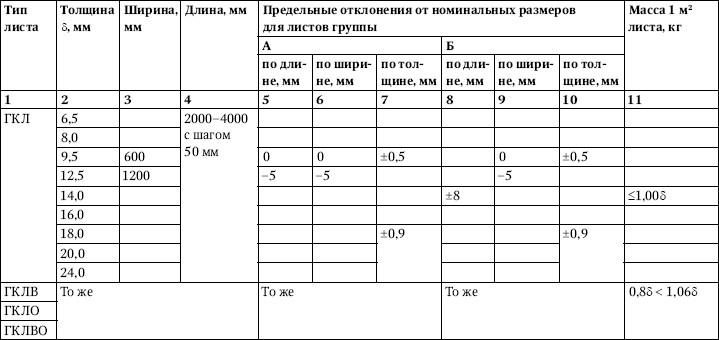

Таблица 5.1. Виды гипсокартонных листов
