Шаг шурупов не должен превышать 170 мм при однослойной обшивке ГКЛ и 500 мм для первого слоя двухслойной обшивки в случае установки обоих слоев в один день (рис. 5.27).

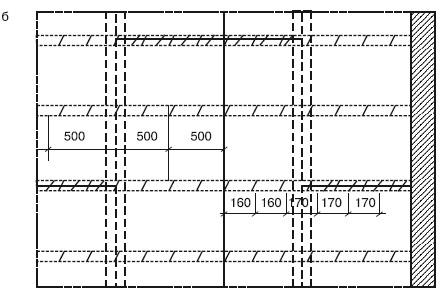

Рис. 5.27. Схемы размещения шурупов крепления однослойной (а) и двухслойной (б) обшивки в подвесных потолках

Криволинейные поверхности подвесных потолков, места оформления ступенчатого примыкания потолка к стенам, ниши для размещения светильников выполняются с применением специальных гипсокартонных элементов заводской готовности или изготовленных в построечных условиях (рис. 5.28).

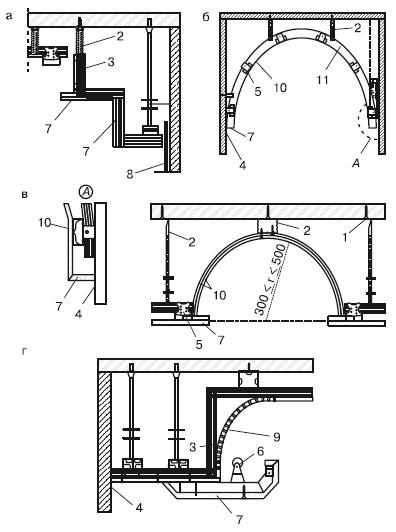

Рис. 5.28. Конструктивные решения подвесных потолков с ломаным (а), криволинейным (б, в) и комбинированным (г) очертанием поверхности: 1 – анкерный элемент; 2 – подвес; 3 – потолочный профиль 60/27; 4 – разделительная лента; 5– соединитель; 6– светильник; 7– ломаный элемент из ГКЛ; 8 – облицовка из ГКЛ; 9 – криволинейный элемент из ГКЛ со шлицевыми параллельными пазами; 10– изогнутый элемент из ГКЛ (t = 6,5); 11– изогнутый потолочный металлический профиль

Швы лицевого слоя выполняются с армирующей лентой. Швы первого слоя в двухслойной обшивке шпатлюются без армирующей ленты.

Огнезащита несущих конструкций

Огнезащитную облицовку несущих конструкций рекомендуется выполнять во время отделочных работ.

Защищаемые металлоконструкции следует покрывать антикоррозионными составами. Огнезащитную облицовку производят укрупненными элементами с металлическими профилями, где крепят гипсокартонные листы обшивки на шурупах, полосы подшивки из гипсокартонных листов или зажимы. Длина укрупненного элемента огнезащитной облицовки равна длине гипсокартонного листа.

При монтаже укрупненные элементы соединяются между собой с помощью самонарезающих шурупов или металлических скоб, на углах устанавливаются металлические ПУ профили, осуществляется шпатлевка.

При огнезащите деревянных стоек и балок огнезащитная облицовка из гипсокартонных листов крепится к деревянной конструкции шурупами или металлическими скобами с шагом 50 мм в местах стыкования листов облицовки.

Для огнезащитной обшивки металлических и деревянных несущих конструкций используются гипсокартонные листы ГКЛО.

Облицовка металлических балок выполняется металлическими профилями: они крепятся анкерными элементами к перекрытию и зажимами к нижней полк е балки, а гипсокартонные листы обшивки – к металлическим профилям самонарезающими шурупами (рис. 5.29, а, б, в). Шаг зажимов – не более 120 мм.

При облицовке металлических балок вкладыши из гипсокартонных листов шириной 150 мм размещаются с шагом до 600 мм вдоль стенки и до 750 мм – вдоль полки балки. Для крепления гипсокартонных листов обшивки к вкладышам и между собой используются скобы, устанавливаемые с шагом 50 мм (рис. 5.29, г, д).

Огнезащитная облицовка деревянных стоек и балок выполняется гипсокартонными листами (рис. 5.30).

Огнезащитная облицовка металлических колонн гипсокартонными листами проводится с применением металлических профилей или без них (рис. 5.31).

Металлические профили крепят к полкам колонн зажимами с шагом до 1000 мм, а обшивку к профилям – на самонарезающих шурупах.

При обшивке колонн без металлических профилей гипсокартонные листы закрепляются стальными скобами с шагом до 100 мм.

Для достижения требуемого предела огнестойкости металлических колонн и балок толщину обшивки следует принимать в зависимости от соотношения P/F или 100/5, определяемого в соответствии с данными табл. 5.16.

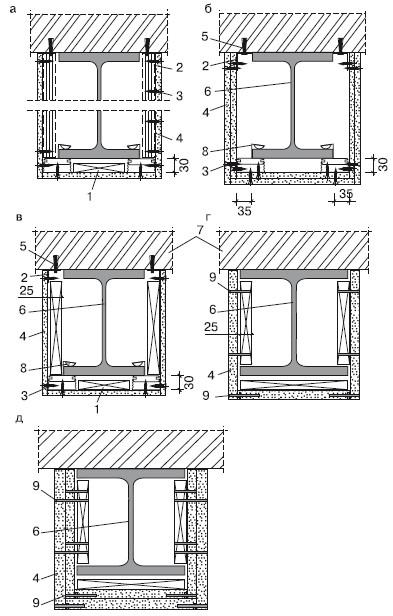

Рис. 5.29. Конструктивные решения огнезащиты стальных балок гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; б– то же с двухслойной обшивкой ГКЛО; в – с металлическими профилями и вкладышами из ГКЛО; г– с вкладышами из ГКЛО и однослойной обшивкой; д – то же с двухслойной обшивкой; 1– вкладыш; 2– металлический профиль; 3 – самонарезающий шуруп; 4 – обшивка из ГКЛО; 5– анкерный элемент; 6– стальной ригель; 7– перекрытие; 8 – зажим; 9– скоба

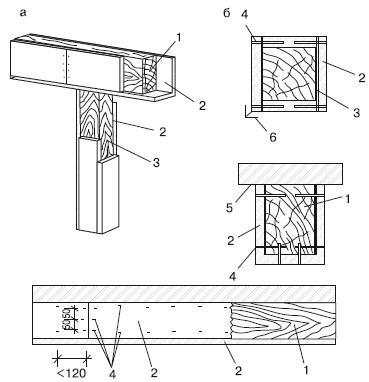

Рис. 5.30. Общий вид и конструктивное решение огнезащиты колонны и деревянной балки: 1– балка; 2– обшивка из ГКЛО; 3 – колонна; 4 – скобы; 5 – лента разделительная; 6– уголковый защитный профиль

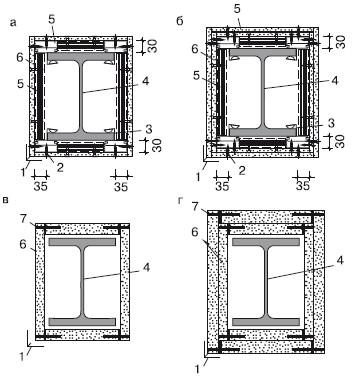

Рис. 5.31. Конструктивные решения огнезащиты стальных колонн гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; 6– то же с двухслойной обшивкой ГКЛО; в – на скобах с одинарной обшивкой ГКЛО; г– то же с двухслойной обшивкой ГКЛО; 1– уголковый защитный профиль; 2 – самонарезающий шуруп; 3 – зажим; 4– стальная колонна; 5– потолочный профиль; 6– обшивка из ГКЛО; 7– скоба

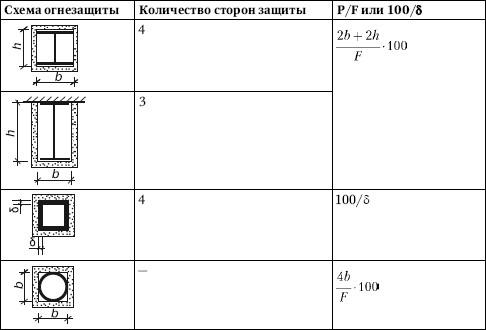

Таблица 5.16. Функции P/F или 100/5 для различных схем огнезащиты

Условные обозначения, принятые в табл.5.16: Р – периметр огнезащитной облицовки; F – площадь сечения колонны или балки; 5 – толщина стенок замкну того сечения колонны.

Толщина огнезащитной обшивки из гипсокартонных листов определяется в зависимости от приведенной толщины стали:

t = F/P,

где F – площадь сечения, мм²;

Р – обогреваемая часть периметра сечения, мм.

Транспортировка и хранение гипсокартонных материалов и изделий из гипсокартона

Металлические тонкостенные профили поставляются пакетами, стянутыми лентами. Пакеты с профилем следует хранить под навесом.

Транспортировку ГКЛ необходимо выполнять централизованно в пакетированном виде. Габариты пакетов не должны превышать по длине 4100 мм, по ширине 1300 мм, по высоте 800 мм; масса пакета не должна быть более 3000 кг. При транспортировке ГКЛ находятся в горизонтальном положении; пакеты следует укладывать на прокладки или поддоны.

Для предотвращения увлажнения и загрязнения ГКЛ пачки, в каждой из которых 50–80 листов, рекомендуется упаковывать в водостойкие материалы.

Хранить ГКЛ следует в сухом закрытом помещении при температуре окружающего воздуха не ниже +5 °C на расстоянии 1,6 м от отопительных приборов. Пакеты устанавливаются друг на друга в штабели общей высотой не более 3,5 м.

При перевозке звукоизоляционных материалов должна соблюдаться защита от увлажнения.

Звукоизоляционные материалы должны храниться на закрытых складах или под навесом в упакованном виде.
