На смонтированный каркас подпорками устанавливаются гипсокартонные листы и закрепляются с помощью шурупов.

При двухслойной обшивке швы между гипсокартонными листами второго слоя рекомендуется сместить относительно первого. Гипсокартонные листы обшивки располагаются перпендикулярно несущим профилям (поперечное размещение).

Для криволинейных поверхностей потолка с радиусом кривизны 100–400 мм используются гипсокартонные листы с П-образными пазами на тыльной стороне (гипсокартонный лист фиксируется, пазы зачищаются и обрабатываются шпатлевкой за 2 раза, высушиваются).

После установки и крепления такого элемента лицевая поверхность обрабатывается шпатлевкой.

Подвесные потолки из гипсокартонных листов используются для декоративной отделки, скрытия электропроводки и сетей инженерного оборудования, а также для звукопоглощения, улучшения акустики и повышения огнестойкости.

В помещениях с сухим и нормальным температурно-влажностным режимом наряду с металлическим каркасом допускается применять деревянный из антисептированных (пропитанных составом против гниения) и антипирированных (пропитанных составом против возгорания) брусков с влажностью не более 12 % (рис. 5.19 и 5.20).

В подвесных потолках помещений с влажным режимом эксплуатации (ванные комнаты, санузлы и т. п.), а также в потолках для повышения огнестойкости перекрытий и покрытий используется каркас из оцинкованных стальных профилей (рис. 5.21-5.23).

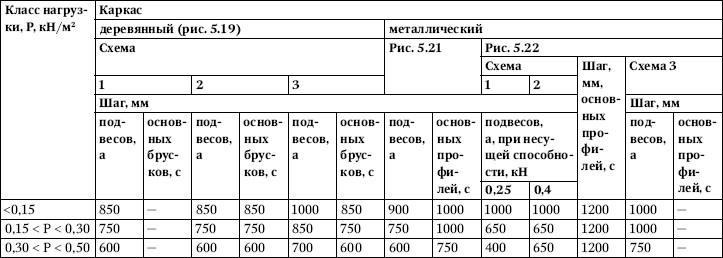

Таблица 5.15. Допускаемый шаг подвесов и основных профилей (брусков) каркаса в различных конструктивных схемах подвесных потолков

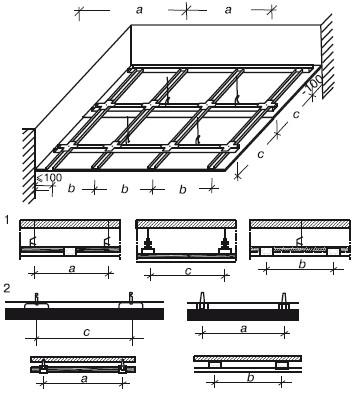

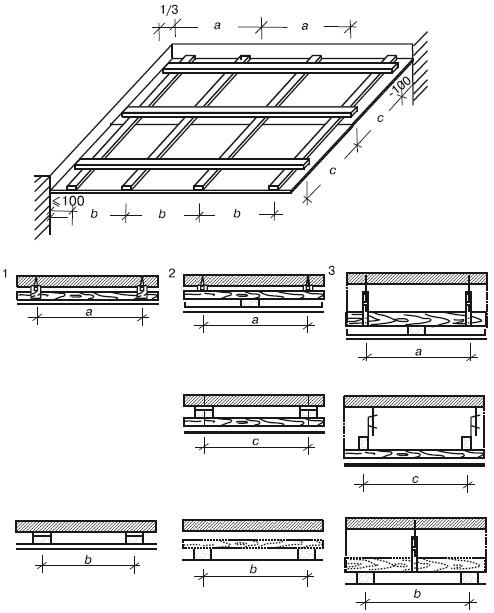

Рис. 5.19. Конструктивные схемы подвесного потолка с деревянным каркасом:

1– с одноосным каркасом, закрепленным непосредственно к перекрытию или с помощью прямых подвесов с небольшим относом; 2 – то же с двухосным каркасом; 3– с двухосным каркасом на подвесах, со значительным относом; а – расстояние между подвесами; b – расстояние между несущими брусками; с– расстояние между основными брусками

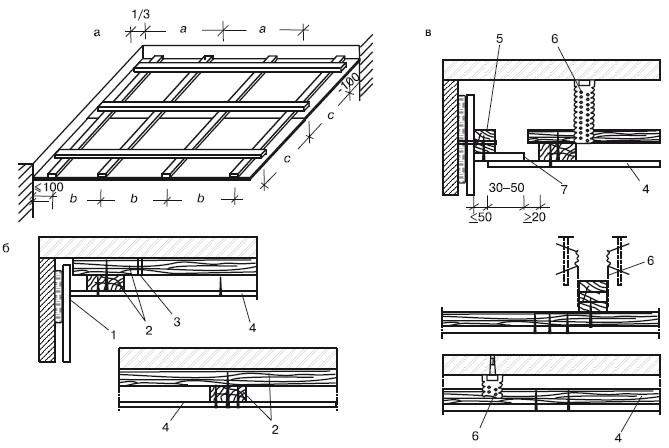

Рис. 5.20. Общий вид (а) и узлы подвесного потолка с деревянным каркасом, закрепленным к несущим конструкциям перекрытия на анкерных элементах (б) и подвесах (в): 1– разделительная лента; 2– бруски каркаса; 3 – анкерный элемент; 4 – обшивка из ГКЛ; 5 – брусок; 6– подвес; 7– полоса из ГКЛ

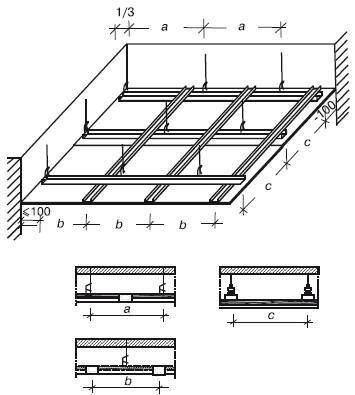

Рис. 5.21. Конструктивная схема подвесного потолка с двухосным в двух уровнях металлическим каркасом: а – расстояние между подвесами; Ь – расстояние между несущими профилями; с– расстояние между основными профилями

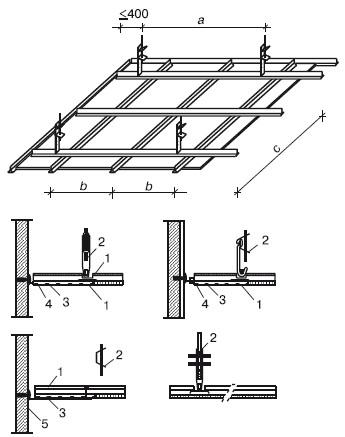

Рис. 5.22. Конструктивные схемы подвесного потолка с одноосным и двухосным в одном уровне металлическим каркасом: 7—двухосный на подвесах с зажимом; 2 – двухосный на прямых подвесах; 3 – одноосный на прямых подвесах; а – расстояние между подвесами; Ь– расстояние между несущими профилями; с– расстояние между основными профилями

Рис. 5.23. Конструктивная схема и узлы подвесного растрового потолка: 1– металлические профили каркаса; 2– подвес; 3– потолочный элемент из ГКЛ; 4 – обрамляющий профиль; 5 – дюбель; а – расстояние между подвесами; b – расстояние между несущими профилями; с– расстояние между основными профилями

Огнестойкость подвесного потолка определяется согласно НПБ 231. Использование подвесных потолков на путях эвакуации регламентируется в зависимости от следующих характеристик:

горючесть (Г);

воспламеняемость (В);

дымообразующая способность (Д);

токсичность продуктов горения (Т).

Каркас подвесного потолка следует проектировать двухосным с размещением профилей в одном (рис. 5.24) или двух (рис. 5.25) уровнях.

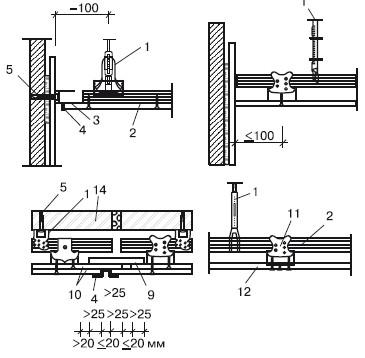

Рис. 5.24. Конструкции подвесного потолка с металлическим каркасом из профилей 60x27 мм в одном уровне: 1 – анкерный элемент; 2– кромочный защитный уголок; 3 – шуруп; 4– потолочный профиль каркаса; 5– клей на основе гипса; 6– облицовка; 7– профиль 28/27; 8 – перекрытие; 9– подвес с зажимом; 10 – ГКЛ; 11– прямой подвес

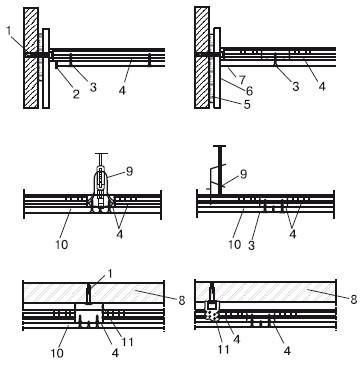

Рис. 5.25. Конструкции узлов подвесного потолка с двухосным в двух уровнях металлическим каркасом: 7 – подвес; 2– потолочный профиль 60/27; 3 – направляющий профиль 28/27; 4 – кромочный защитный профиль; 5 – анкерный элемент; 6– разделительная лента; 7– штукатурка (облицовка) из ГКЛ; 8 – шуруп; 9– планка из ГКЛ; 10 – два листа ГКЛ; 77– двухуровневый соединитель; 72 —лист ГКЛ; 13– стена; 14 – перекрытие

В надпотолочном пространстве запрещена прокладка сгораемых элементов. Для осмотра надпотолочного пространства проводятся смотровые лючки огнестойкостью не ниже огнестойкости подвесного потолка.

Шаг подвесов и основных профилей или бр усков каркаса для сплошных потолков принимается по табл. 5.15.

Шаг несущих профилей или брусков каркаса принимается равным 500 мм при поперечном размещении гипсокартонных листов и 400 мм при продольном размещении их относительно несущих профилей или брусков каркаса.

В потолках для огнестойкости перекрытий применяется каркас из металлических потолочных профилей сечением 60x27 мм.

В качестве огнезащитного теплоизолирующего материала в подвесных потолках используются негорючие минераловатные или стекловатные плиты толщиной не менее 50 мм.

Гипсокартонные листы в подвесных потолках следует располагать поперек несущих профилей каркаса (рис. 5.26).

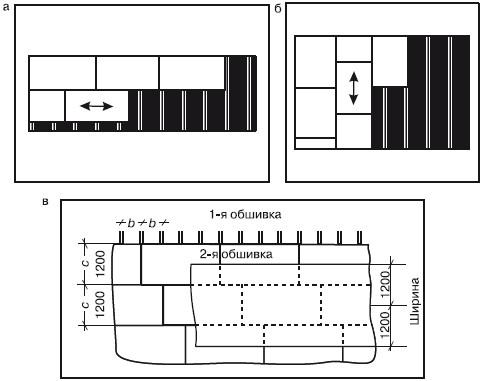

Рис. 5.26. Схемы размещения гипсокартонных листов в подвесных потолках поперек несущих профилей (а), вдоль несущих профилей (б) и смещения листов при двухслойной обшивке (в)
