Водоотводящие фартуки

Водоотводящие фартуки могут быть изготовлены из различных материалов с учетом специальных требований к их толщине (табл. 4.40).

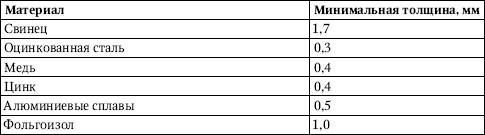

Таблица 4.40. Материалы для изготовления водоотводящих фартуков и требования к их толщине

Фартуки следует устанавливать в каждом горизонтальном сопряжении элементов наружной облицовки двух различных видов, кроме тех мест, где верхние элементы облицовки перекрывают внахлестку нижние элементы. Водоотводящие фартуки надлежит устанавливать также над оконными и дверными проемами, если расстояние по вертикали между верхом оконной или дверной коробки и нижним краем карниза (свеса крыши) – более 1/4 размера горизонтального выноса карниза (рис. 4.36).

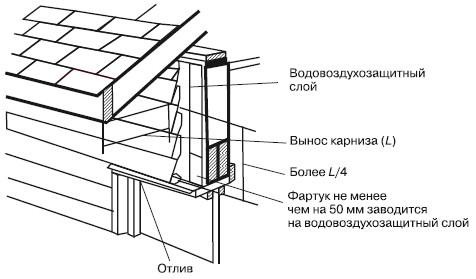

Рис. 4.36. Фартук над оконным (дверным) проемом

Если установка фартука над оконными и дверными проемами не предусмотрена, наружные поверхности оконных (дверных) коробок, выступающие из стены, должны быть обработаны неотверждающимся герметиком.

Фартук внутри стены должен быть загнут вверх за наружную защитную обшивку каркаса не менее чем на 50 мм, а на внешней стороне стены иметь свес, служащий капельником.

Герметизация сопряжений элементов стен

Герметизация должна производиться там, где необходимо предотвратить проникание атмосферной влаги в конструкцию, в том числе между облицовкой или штукатуркой и примыкающими дверными (оконными) коробками, включая подоконники (отливы), если только такие сопряжения не защищены конструктивно от проникания дождевой воды. Герметизации подлежат также вертикальные сопряжения между различными облицовочными материалами, если они не устроены внахлест.

Используемые герметики должны быть:

неотверждающегося типа, предназначенные для наружного применения;

устойчивые к агрессивному воздействию атмосферно-климатических факторов;

совместимые с материалами обшивки, на которую они наносятся, и обладающие достаточной адгезией к ним.

Крепление наружной облицовки

Наружная облицовка должна прибиваться гвоздями к элементам каркаса, защитной обшивке, дополнительно устанавливаемым обрешетке или брускам между элементами каркаса. Наружная защитная обшивка каркаса стены, к которой крепится облицовка, должна быть выполнена из пиломатериалов толщиной не менее 16 мм. Также могут быть использованы фанера и другие плитные материалы на основе древесины толщиной не менее 8 мм – для крепления металлической облицовки, 10 мм – для крепления асбестоцементных плиток или листов, 12 мм – для крепления штукатурных сеток или арматуры под штукатурку.

В случаях, когда защитная обшивка не соответствует установленным требованиям, облицовку следует крепить к дополнительно устанавливаемой деревянной обрешетке из пиломатериалов сечением не менее 19 х 38 мм, прибитой гвоздями к каркасу стены.

Обрешетка для крепления наружной опалубки под штукатурку должна быть выполнена из пиломатериалов сечением не менее 19x38 мм, прикрепленных поверх защитной обшивки. Если эта обрешетка крепится не к защитной обшивке, а к каркасу стены, то она должна быть из пиломатериалов сечением не менее 19x65 мм при расстоянии между стойками 400 мм и 19x89 мм при расстоянии между стойками 600 мм.

Элементы обрешетки крепятся к каркасу стены через каждые 600 мм.

Размеры гвоздей, скоб и их расположение при креплении наружной облицовки и отделки должны соответствовать приведенным в табл. 4.41.

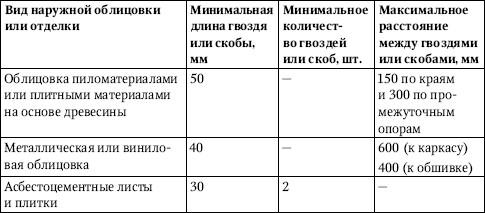

Таблица 4.41. Крепление наружной облицовки и отделки

Гвозди и скобы для крепления металлической или виниловой наружной облицовки должны:

изготавливаться из стойких к коррозии материалов, совместимых с материалом обшивки;

размещаться и устанавливаться так, чтобы не препятствовать температурным деформациям листов обшивки.

Облицовка из пиломатериалов

Доски для облицовки должны быть толщиной не менее 14 мм и шириной не более 240 мм. Рекомендуется применять доски размерами сечения 14x140, 16x190 и 18x240 мм.

Облицовка из пиломатериалов не должна пропускать воду в местах соединения досок. Соединения следует делать внахлест, в шпунт, в четверть или закрывать вертикальные стыки деревянными нащельниками. При этом размер перекрытия стыков должен определяться из расчета не менее 1 мм на каждые 16 мм ширины материала, но быть не менее:

10 мм – при соединении в шпунт и в четверть;

25 мм – в стыках внахлест;

12 мм – при вертикальных нащельниках.

Доски для облицовки внахлест должны быть клиновидного сечения с толщиной верхней кромки не менее 5 мм и толщиной нижней кромки не менее 12 мм при ширине доски до 180 мм и 14 мм при ширине доски более 180 мм.

Облицовка из фанеры

Для наружной облицовки стен должна использоваться водостойкая фанера из твердой или мягкой древесины различных пород, удовлетворяющая требованиям соответствующих стандартов или технических условий изготовителя.

Листы фанеры в наружной облицовке, прикрепляемые непосредственно к защитной обшивке, должны иметь толщину не менее 6 мм.

Если фанера крепится к каркасу или обрешетке, ее толщина должна соответствовать значениям, указанным в табл. 4.42.

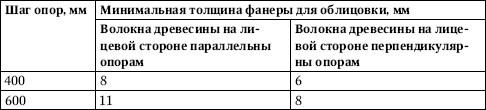

Таблица 4.42. Требования к толщине фанеры, используемой для наружной облицовки

Примечание. Толщина фанеры с вырезанными пазами и текстурированной фанеры должна измеряться в самом тонком месте листа.

Края фанерного листа для наружной облицовки должны быть обработаны водостойкой краской или пропиткой.

Листы фанеры в облицовке должны быть закреплены по всем сторонам, между ними должен предусматриваться зазор не менее 2 мм.

Вертикальные стыки в наружной облицовке должны быть защищены деревянными нащельниками или твердеющим герметиком.

Горизонтальные стыки в наружной облицовке должны быть выполнены с нахлестом не менее 25 мм или заполнены твердеющим герметиком.

При использовании для облицовки фанеры в виде горизонтальных полос, укладываемых внахлест, следует предусматривать между торцами полос зазор не менее 2 мм, который должен быть заполнен герметиком.

Если полосы фанеры, соединяемые внахлест, крепятся непосредственно к каркасу стены, то под всеми стыками полос и во всех углах дома должны быть вставлены деревянные клинья, прибитые к стойкам каркаса стены, для крепления и защиты стыков.

Облицовка изделиями заводского изготовления из разных материалов, специально предназначенными для облицовочных работ, должна осуществляться в соответствии с заводскими инструкциями.
