Вооружение состоит из одного пулемета калибра 7,62 мм, который может устанавливаться на специальных кронштейнах бортов корпуса или на верхнем лобовом листе.
Боевая масса БТР-60П равна 9,8 т, экипаж — 2 человека, десант — 14 человек. Максимально развиваемая скорость по шоссе составляет 80 км/ч, запас хода — 500 км.
После нескольких лет эксплуатации бронетранспортера в нашей армии и в вооруженных силах зарубежных государств стало ясно, что данная модель имеет как недостатки, так и преимущества. Например, опыт эксплуатации показал, что два двигателя и две трансмиссии значительно увеличивают объем технического обслуживания и текущего ремонта. Кроме этого, снизилась
Условия и режимы работы двигателей и трансмиссий на БТР довольно существенно отличаются от условий, в которых эксплуатируются двигатели на базовых автомобилях. Это и явилось главной причиной снижения ресурсов долговечности и надежности работы двигателей и трансмиссий.
Вместе с тем два двигателя и две трансмиссии дают возможность продолжать движение даже в том случае, когда один агрегат выйдет из строя.
Это явилось большим плюсом, имеющимся только у бронетранспортеров. Использование с небольшими недоработками серийных двигателей автомобилей и агрегатов трансмиссии снизило стоимость БТР в серийном производстве.
БТР-60ПА. В 1963 году была создана модификация БТР-60П, которая получила название БТР-60ПА. Эта модель серийно выпускалась с 1963 по 1966 год. От предыдущей машины она отличалась тем, что на ней была сделана броневая крыша и уменьшено количество десантников до 12 человек. Все остальные параметры по проходимости и маневренности были оставлены те же.
БТР — 60ПБ . В 1965 году был создан четырехосный плавающий БТР-60ПБ. Он серийно выпускался с 1965 по 1976 год и стоял на вооружении Советской армии и армий стран Варшавского Договора.
При сохраненной общей схеме компоновки, прежних габаритных размерах, бронировании и мощности двигателей базовой модели боевая масса БТР выросла до 10,3 т, а число перевозимых десантников уменьшилось до 8 человек. Это было обусловлено установкой на крыше машины башни с круговым вращением, оснащенной двумя пулеметами (калибра 14,5 мм и 7,62 мм).
У машины был полностью закрытый герметичный бронированный корпус с бойницами для ведения огня. В корпусе были смонтированы нагнетатель, фильтровентиляционная установка и другое дополнительное оборудование.
Максимальная скорость по суше и по воде осталась прежней, но по проходимости и маневренности эта машина не знала себе равных, потому что имела привод на все колеса.
БТР — 60ПЗ . В 1972 году на базе БТР-60ПБ главным конструктором И. С. Мухиным был создан и построен опытный образец бронетранспортера БТР-60ПЗ.
Данная модель отличалась от базовой пулеметным вооружением, которое имело увеличенный в два раза угол возвышения. Это давало возможность использовать пулеметы в горной местности, городах и при стрельбе по низколетящим воздушным целям. Остальные тактико-технические данные были такими же, как у базовой модели.
Гусеничный бронетранспортер HS-30 (SPz 12-3)

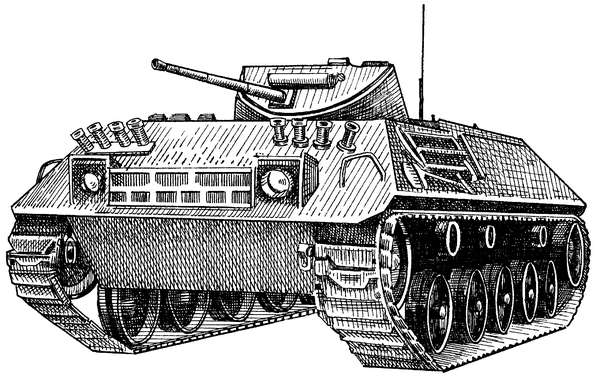

Гусеничный бронетранспортер HS-30, или SPz 12-3 (рис. 37 ), был принят на вооружение западно-германских войск в 1960 году. Впоследствии часть этих БТР была заменена боевыми машинами пехоты «Мардер», но и по сей день в бундесвере имеются 760 единиц этой модели.
Экипаж БТР состоит из 2 человек плюс 6 человек десанта. Масса машины — 14,6 т, габариты — 5,56 x 2,54 x 1,85 м. Корпус выполнен сварным, полностью герметизированным.
Толщина брони равна 30 мм.В передней части бронетранспортера с правой стороны на крыше установлена вращающаяся башенка, в которой смонтирована 20-мм автоматическая пушка, имеющая 2000 выстрелов. Кроме пушки, БТР оснащен еще 7,62-мм пулеметом.
Для посадки и высадки десанта в средней части крыши имеются люки (2 шт.), а в корме — двустворчатая дверь.
На машине установлен бензиновый карбюраторный двигатель В81 английской фирмы «Роллс-Ройс» мощностью 235 л. с. Это дает возможность развивать максимальную скорость примерно 58 км/ч. Запас хода — 270 км.
На лобовом листе корпуса смонтированы два четырехствольных гранатомета для постановки дымовых завес. Для передвижения в ночное время имеется прибор ночного видения, установленный у механика-водителя.
На базе этого БТР созданы самоходные минометы и пусковые установки ПТУР.
Гусеничный бронетранспортер YW-531
В 1960 году в Китае разработан и построен гусеничный бронетранспортер YW-531 (рис. 38 ). Серийная его постройка была налажена на предприятиях оборонной промышленности страны. На вооружении в китайской армии в данное время находится около 5000 единиц этого БТР. Данная машина экспортировалась в Албанию, Ирак, КНДР, Пакистан, Судан, Танзанию, Таиланд, Вьетнам и Заир.
Отделение управления размещено в передней части корпуса. Кресло механика-водителя установлено по левому борту, а справа от него расположился командир БТР. Позади кресла командира находится моторно-трансмиссионное отделение, а остальное пространство внутри корпуса отведено десантному отсеку.
Корпус машины выполнен из катаных бронелистов способом сварки. Бронирование обеспечивает защиту экипажа от пуль и осколков артиллерийских снарядов. У корпуса довольно низкий силуэт, т. е. его высота до крыши равна 1,9 м.
На крыше десантного отсека смонтирован один 12,7-мм пулемет ДШКМ, боекомплект которого состоит из 1100 патронов. Стрельбу из него может вести 1 из 13 десантников. Для посадки и высадки десанта имеется сделанный в виде аппарели большой люк в кормовой броне.
Кроме этого, в бортах корпуса устроены амбразуры для ведения огня из личного стрелкового оружия.
Моторно-трансмиссионное отделение оснащено дизельным двигателем воздушного охлаждения марки BF-8L мощностью 320 л. с. Этот двигатель выпускается в Китае по лицензии немецкой фирмы «Дойц». Силовая установка сблокирована с механической трансмиссией и четырехступенчатой коробкой передач.
Подвеска БТР выполнена на упругих торсионах. С каждой стороны расположено по 4 обрезиненных опорных катка. Ведущие колеса находятся спереди.
При передвижении по шоссе бронетранспортер может развивать максимальную скорость 65 км/ч, по пересеченной местности — 50 км/ч, на плаву — 6 км/ч. Машина может преодолевать вертикальные стенки высотой 0,6 м, рвы шириной 2,2 м. Передвижение по воде осуществляется за счет перемотки гусениц.
Бронетранспортер оснащен средствами пожаротушения и радиостанциями.
