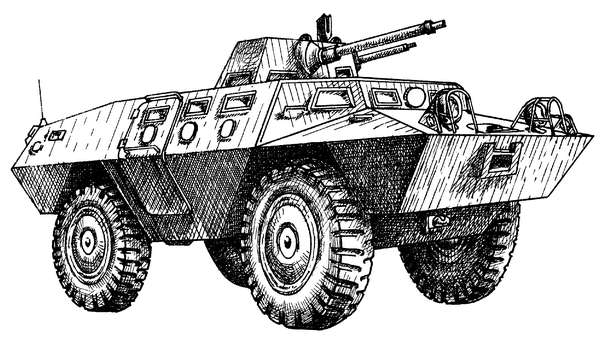

Кроме США, бронетранспортер М706 «Коммандо» стоит на вооружении в армиях Лаоса, Ливана, Малайзии, Боливии, Перу, Саудовской Аравии, Португалии, Сомали, Сингапура, Эфиопии, Турции, Судана и др.
Гусеничный бронетранспортер М113А1
В наше время в зарубежных армиях для переброски пехоты и для ее огневой поддержки применяются как гусеничные, так и колесные бронетранспортеры. У них полностью закрытые бронированные корпуса, которые прекрасно защищают экипаж от пуль и осколков снарядов.
Гусеничный бронетранспортер М113А1 (рис. 44 ) был принят на вооружение американской армией в 1964 году. Всего было выпущено 45 000 БТР М113 и его различных модификаций. Данная боевая машина и по сей
БТР М113А1 отличается от М113 наличием дизельного двигателя мощностью 215 л. с. Этот двигатель позволяет БТР развивать максимальную скорость по шоссе 65 км/ч, на плаву — 5,6 км/ч. Запас хода — 480 км.
Его корпус изготовлен из алюминиевого сплава и служит прекрасной защитой экипажу и десанту. Толщина брони равна 38 мм. Масса машины составляет 11 т, габариты — 4,86 x 2,68 x 1,82 м. В передней части корпуса расположено моторно-трансмиссионное отделение. Для осуществления посадки и высадки десанта в кормовой части машины имеется откидывающаяся аппарель.
Вооружение БТР состоит из 12,7-мм пулемета с 2000 патронов, который смонтирован на командирской башенке.
БТР имеет торсионную подвеску с гидравлическими амортизаторами на первом и последнем опорных катках. Эта модель выполнена плавающей, приспособленной для перевозки авиацией и сбрасывания на парашюте. Для езды в темное время суток место механика-водителя оснащено приборами ночного видения.
Машина может преодолевать препятствия с углом подъема 30°, форсировать стенки высотой 0,6 м, рвы шириной 4,8 м.
На базе бронетранспортера М113А1 создан целый ряд машин самого разного назначения: командно-штабные, ремонтно-эвакуационные и транспортные, самоходные минометы, огнеметы и зенитные установки «Вулкан», а также гусеничные транспортеры пусковых установок ракет «Ланс», «Чапарэл», «Рапира».
Гусеничный бронетранспортер Pbv302

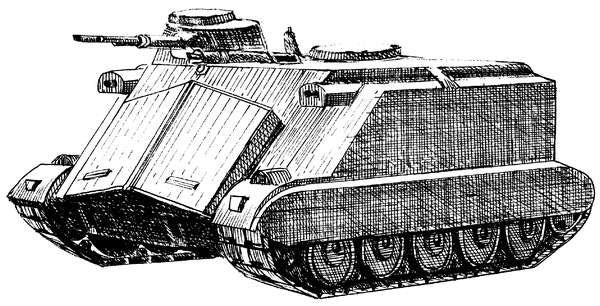

Заказ на разработку этой модели бронетранспортера шведская фирма «Хёгглундс» получила от министерства обороны Швеции еще в конце 50-х годов. Первые образцы машины были представлены на испытания в 1962 году. Они прошли очень успешно, и в 1964 году гусеничный бронетранспортер Pbv302 (рис. 45 ) был принят на вооружение. В течение длительного времени он был основной бронированной машиной мотопехотных подразделений шведской армии.
Внешним видом шведский БТР очень напоминает американский бронетранспортер М113. Его корпус выполнен из катаных броневых листов путем сварки и полностью герметизирован. Броневая защита передней части усилена за счет того, что стальные листы расположены под большим наклоном и имеют волноотражательные щиты. В пространстве между броневыми листами установлены аккумуляторные батареи и другое оборудование. Лобовая броня бронетранспортера защищает от 20-мм бронебойных снарядов, а остальная — от пуль стрелкового оружия и осколков артиллерийских снарядов и мин малого калибра.
В передней части машины находится моторно-трансмиссионное отделение, расположенное под полом, и отделение управления. Слева от отсека управления устроена одноместная вращающаяся бронированная башенка с вооружением, а справа — башенка командира, оборудованная тремя перископами. Десантное отделение занимает среднюю и кормовую
части корпуса.БТР оснащен необычно сильным для машин 50–60-х годов вооружением. В бронированной вращающейся башенке смонтирована 20-мм автоматическая пушка фирмы «Испано-Сюиза». Поворот башенки и наведение пушки на цель осуществляются вручную. Боекомплект пушки состоит из 505 выстрелов осколочно-фугасными или бронебойными снарядами. Стрельбу можно вести как по наземным, так и по малоскоростным воздушным целям.
Для того чтобы точно наводить орудие на цель, у наводчика имеются монокулярный прицел и три перископа, а в ночное время применяется прибор ночного видения.
Экипаж БТР состоит из 2 человек плюс 10 десантников, которые размещаются в десантном отсеке. Для их посадки и высадки имеются в корме корпуса две двери, а на крыше — люки, дающие возможность вести огонь из стрелкового оружия, не выходя из машины. Открывание и закрывание люков производится при помощи гидроприводов.
Бронетранспортер имеет массу 13,5 т, габариты — 5,35 x 2,86 x 2,5 м. Размещение моторно-трансмиссионного отделения под полом отсеков, находящихся в передней части машины, стало возможным благодаря использованию 6-цилиндрового дизельного двигателя THD100B мощностью 280 л. с.,с турбонаддувом и горизонтальным положением цилиндров.
Мотор был создан фирмой «Вольво-Пента». Трансмиссия, разработанная в этой же фирме, состоит из главного фрикциона, коробки передач, конического редуктора, бортовых двухдисковых фрикционов и бортовых редукторов. Коробка передач имеет десять скоростей переднего хода и две — заднего.
Подвеска бронетранспортера торсионная с гидравлическими амортизаторами на первом и последнем опорных катках. По каждому борту размещено по 5 обрезиненных опорных катков. Поддерживающих катков нет, а ведущие колеса расположены впереди.
Гусеница стальная, с резинометаллическим шарниром. БТР плавающий, движение по воде осуществляется путем перематывания гусениц.
Машина обладает хорошей маневренностью и проходимостью по пересеченной местности. Она может преодолевать препятствия с углом подъема 30°, форсировать стенки высотой 0,6 м, рвы шириной 1,8 м. Максимальная скорость движения по шоссе составляет 66 км/ч, на плаву — 8 км/ч. Запас хода равен 300 км.
Бронетранспортер Pbv302 оборудован радиостанцией, обогревателем и средствами пожаротушения.
На базе этой машины впоследствии был создан целый ряд моделей: командно-штабная, санитарная, ремонтно-эвакуационная, транспортная, а также мостоукладчик для преодоления преград шириной до 15 м.
Гусеничный бронетранспортер TOPAS/OT-62
Советский бронетранспортер БТР-50П послужил базовой моделью при разработке польскими и чехословацкими конструкторами варианта гусеничного бронетранспортера, имевшего в Чехословакии обозначение ОТ-62, а в Польше — TOPAS (transporter opancerzony sredni — средний бронетранспортер). Строили данную машину (рис. 46 ) только в Чехословакии. Первые бронетранспортеры поступили в подразделения чехословацкой армии в 1964 году, а в польской армии они появились в 1966 году.
Конструктивно чехословацко-польская машина ничем не отличается от советского прототипа. Корпус изготовлен методом сварки из броневых стальных листов толщиной 10–13 мм в передней части и 6–9 мм на бортах и в корме.
Корпус по высоте несколько ниже базовой модели. Над десантным отсеком установлена бронированная крыша, в которой устроен люк для посадки и высадки десанта. По обоим бортам сделаны бронированные двери, открывающиеся вперед. Они тоже используются для доступа в десантное отделение.
